Конические мотор-редукторы Bauer серии BK06, BK10, BK20, BK30, BK40, BK50, BK60, BK70, BK80, BK90: характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург

Конические мотор-редукторы Bauer
Конический мотор-редуктор с с перпендикулярным расположением валов имеет компактную конструкцию с возможностью установки непосредственно на цельный вал исполнительного механизма. Агрегат имеет удобный дизайн что позволяет интегрировать его в оборудовании различного направления. Наличие дополнительных модулей таких как: боковой фланец, реактивная тяга односторонние или двусторонние валы позволяет монтировать мотор-редукторы в любых монтажных позициях вне зависимости от промышленного направления. Корпус редуктора изготовлен из серого чугуна методом литья под давлением и окрашен специальной антикоррозийной эмалью.



Мотор-редукторы Bauer BK представлены десятью типоразмерами с возможностью комплектации асинхронными электродвигателями мощностью 0,09 - 45 кВт. Агрегат любого габарита обеспечивает стабильную скорость вращения в пределах от 0,2 до 280 об/мин, при этом крутящий момент варьируется в диапазоне 80-18600 Нм. Заказчику доступны редукторы с передаточным отношением в пределах 10 — 9471.

Базовые характеристики

  • Номинальная мощность электродвигателя: от 0,09 до 45 кВт;
  • Крутящий момент на выходном валу: от 80 до 18600 Нм;
  • Диапазон передаточных чисел:10 — 9471;
  • Частота вращения выходного вала: от 0,1 до 280 об/мин;
  • Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
  • Напряжение питания 220/380В, 50/60 Гц;
  • Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия Bauer имеет следующие типоразмеры:
BK06, BK10, BK20, BK30, BK40, BK50, BK60, BK70, BK80, BK90

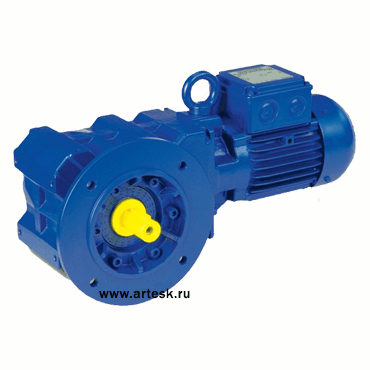

Bauer BK

Система обозначения конических мотор-редукторов серии BK

BK 50 Z - 1 1 U W / D.. 09L A 4 - TF - S / ES 010 A 9 HN / C2

BK - Конический редуктор Bauer
50 - Типоразмер редуктора. Возможные типоразмеры: 06, 10, 20, 30, 40, 50, 60, 70, 80, 90
Z - Предварительная ступень редукции (Z - с предварительной ступенью редукции, G - двойной редуктор)
- - Разделяет тип и исполнение редуктора
1 - Лапы корпуса редуктора со сквозными отверстиями
1 - Цельный выходной вал
U - Лапы со сквозными отверстиями, внизу
W - Двойное уплотнение вала
/ - Данные электродвигателя
D.. - Трехфазный двигатель
09L - Типоразмер двигателя
A - Конструкционное исполнение двигателя
4 - Число пар полюсов асинхронного двигателя
- - Отделяет тип двигателя от дополнительного устройства двигателя
TF - Защита двигателя, термисторы для класса нагревостойкости F
- - Разделение дополнительных устройств двигателя
S - Стандартный выпрямитель для тормоза, в клеммной коробки двигателя
/ - Конец информации о двигателе, начало информации о тормозе
ES - Двухдисковый тормоз
010 - Типоразмер тормоза
A - Конструктивное исполнение тормоза
9 - Установленный момент торможения
HN - Фиксируемый ручной отпуск
/ - Конец информации о дополнительных устройствах, начало информации об общем исполнении
C2 - Защита от коррозии CORO2

Типоразмер
M max, Нм

D - выходного вала, мм

BK06
91
20, (25)
BK10
250
25, (30)
BK20
425
30, (35)
BK30
590
35, (40)
BK40
980
40, (50)
BK50
1480
50, (60)
BK60
2600
60, (70)
BK70
6200
80, (90)
BK80
11800
100, (110)
BK90

18500

120, (130)

Модификации мотор-редукторов

Лапы со сквозными отверстиями Боковой фланец со сквозными отверстиями Моментный рычаг Лапы с резьбовыми отверстиями
Лапы со сквозными отверстиями Боковой фланец со сквозными отверстиями Моментный рычаг Лапы с резьбовыми отверстиями
Фланец с резьбовыми отверстиями Цельный односторонний вал Цельный двухсторонний вал Полый выходной вал
Фланец с резьбовыми отверстиями Цельный односторонний вал Цельный двухсторонний вал Полый выходной вал



Технические данные

  • корпус типоразмеров 40 - 90 чугун
  • зубчатое колесо - легированная сталь
  • вал - конструкционная сталь
  • смазка - синтетическое масло

Смазочные материалы


Вид смазочного материала

Минеральное масло

Синтетическое масло

USDA H1 масло

ISO VG 220

ISO VG 68

ISO VG 220

ISO VG 460

ISO VG 220

Справочный номер для утилизации отходов

ASN13 02 05

ASN 13 02 06

ASN 13 02 06

ASN 13 02 06


Производитель смазочного материала

Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90

Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40

Стандартное масло для редукторов серий BS02 BS10 BK06-BK10

Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90

Стандартное масло для редукторов серий BS20-BS40 BK20-BK50

Высокотемпературное масло для редукторов серий

Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40

AGIP

BLASIA 220





ARAL

DEGOL BMB220 DEGOL BG220


DEGOL GS220

DEGOL GS460


BECHEM RHUS

STAROIL SMO220





BP

ENERGOL GR-XP220


ENERSYN SG-XP 220

ENERSYN SG-XP 460


CASTROL

ALPHA SP 220

ALPHA BMB 220

OPTIGEAR BM 220 TRIBOL 1100/220


ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220

ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460

CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220

ESSO

see MOBIL





FUCHS

RENOLIN CLP 220 RENOLIN CLPF 220 SUPER

RENOLIN PG 68

RENOLIN PG 220

RENOLIN PG 460


KLÜBER

KLÜBEROIL GEM 1-220 N

KLÜBERSYNTH GH6-80

KLÜBERSYNTH GH6-220

KLÜBERSYNTH GH6-460

KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220

MOBIL

MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90


GLYGOYLE 220

GLYGOYLE 30

GLYGOYLE 460


OEST

Gearol C-LP 220





OPTIMOL

OPTIGEAR 220


OPTIFLEX A 220

OPTIFLEX A 460

OPTILEB GT 220

SHELL

OMALA S2 G220 FALCON CLP 220


OMALA S4 WE 220

OMALA S4 WE 460

CASSIDA FLUID GL 220

TEXACO

GEARTEX EP-A SAE 85W-90





TOTAL

CARTER EP 220




NEVASTANE SL220



Габаритные и присоединительные размеры

Редуктор BK06

Редуктор BK10

Редуктор BK20

Редуктор BK30

Редуктор BK40

Редуктор BK50

Редуктор BK60

Редуктор BK70

Редуктор BK80

Редуктор BK90

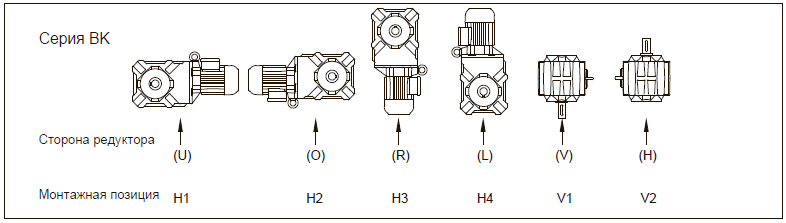

Монтажные положения

Монтажные положения

Выходные обороты и мощность электродвигателей (кВт)

Технические параметры Р = (0,03 - 0,37) кВт.pdf
Технические параметры Р = (0,55 - 3) кВт.pdf
Технические параметры Р = (4 - 45) кВт.pdf



Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя
