Габаритные и присоединительные размеры TRC022, TRC022H, TRC022F, TRC022U



Назад

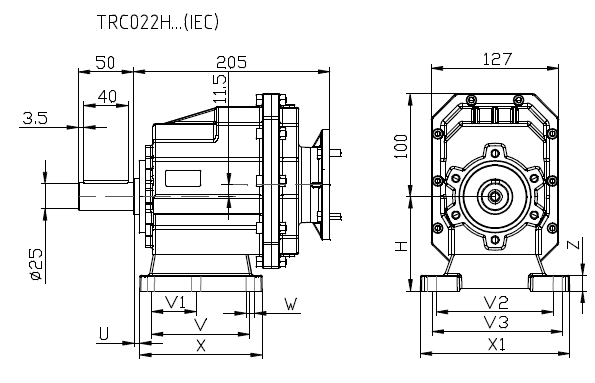

TRC022H

TRC022H

Установочные лапы

ТИП

H

U

V

V1

V2

V3

W

X

Х1

Z

ВО1

90

18

87

50

110

---

9

118

130

15

МО1

80

18

80

---

110

120

9

118

145

15

МО2

80

25

85

---

110

120

9

112

145

15

ВО2

100

18

107,5

60

---

130

11

136

155

17

Масса редуктора - 6.2кг

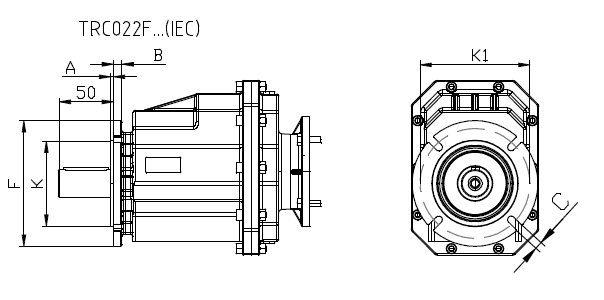

TRC022F

TRC022F

Выходной фланец

ТИП

F

K

K1

А

B

C

F140

140

95

115

3

9

9

F160

160

110

130

3,5

10

9

F200

200

130

165

3,5

11

11

Масса редуктора - 6,2 кг

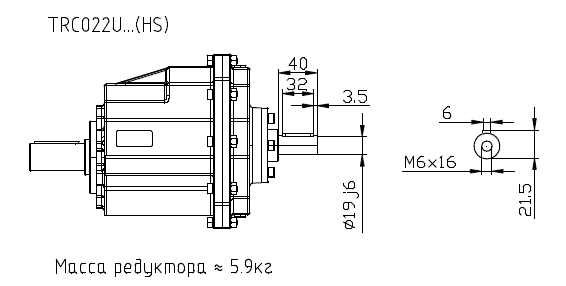

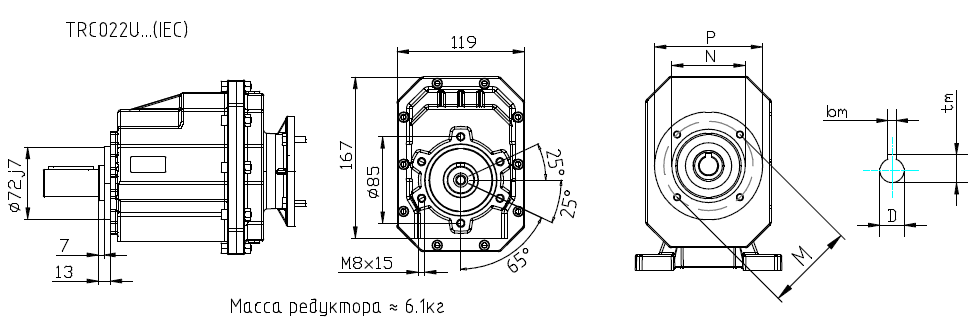

TRC022U

TRC022U

TRC022U

Входной фланец

PAM

N

M

P

D

mb

tm

63В5

95

115

140

11

4

12,8

71В5

110

130

160

14

5

16,3

71В14

70

85

105

80В5

130

165

200

19

6

21,8

80В14

80

100

120

90В5

130

165

200

24

8

27,3

90В14

95

115

140
