Соосно-цилиндрические мотор-редукторы VARMEC (Вармек) серии RCV141, RCV191, RCV241, RCV281, RCV381, RCV162, RCV202, RCV203, RCV252, RCV253, RCV302, RCV303, RCV352, RCV353, RCV2452, RCV453, RCV552, RCV553, RCV602, RCV603: характеристики, устройство, принцип работы, цена

Соосно-цилиндрические мотор-редукторы VARMEC (Вармек) серии RCV

Цилиндрические мотор-редукторы VARMEC Италия широко применяются в разных отраслях промышленности, начиная от металлообработки до пищевой промышленности и производства текстиля. В производстве редукторов задействованы высокоточные станки с ЧПУ типа CNC, а в качестве сырья применяются высококачественные материалы. Так, например корпуса редукторов изготавливаются из чугуна (Q 250 UNI ISO 185, UNI ISO 1083), а валы и шестерни из закаленной с последующим отпуском стали (39 Ni Cr Mo3), либо (18 Ni Cr Mo5 UNI 7846).

Линейка соосно-цилиндрических редукторов представлена одно, двух или трехступенчатой серией с диапазоном передаточных чисел 1,2-317. Редукторы способны развивать момент на выходном валу в пределах 15-3000Нм. Комплектуются редукторы VARMEC асинхронными электродвигателями 0,09 до 45 кВт.

Передаточные отношения 1,2-317

Обороты тихоходного вала 3 - 2300 об/мин

Крутящий момент 15-3000 Нм

Мощность электродвигателя 0,09 - 45 кВт

Серия имеет следующие типоразмеры:
RCV141, RCV191, RCV241, RCV281, RCV381, RCV162, RCV202, RCV203, RCV252, RCV253, RCV302, RCV303, RCV352, RCV353, RCV2452, RCV453, RCV552, RCV553, RCV602, RCV603



VARMEC CV-RCV 2-3
VARMEC CV-RCV 1

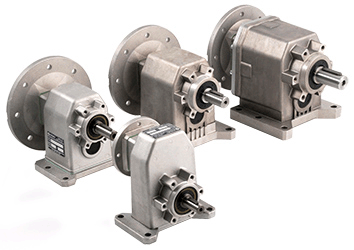

VARMEC CV-RCV 191A - 202A - 252A - 253A





Мотор-редукторы VARMEC следующие варианты исполнения:

  • "RCV P" - крепление лапы
  • "RCV NF" - опорный фланец
  • "RCV PF" - комби вариант (лапы + фланец)
  • "CV" - входной вал под муфту или шкив
  • "RCV" - входной фланец и втулка под электродвигатель

Пример условного обозначения для заказа:

RCV 20-2-P-5,49-80B5-B3-...

RCV – серия редуктора (CV, RCV)
20 – типоразмер (одна ступень 14, 19, 24, 28, 38) (две или три ступени 16, 20, 25, 30, 35, 45, 55, 58, 60)
2 – количество ступеней редукции
А – алюминиевый корпус редуктора
P – вариант исполнения (P, N, F, PF, NF)
5,49 – передаточное отношение
80B5 – размер фланца электродвигателя
B3 – монтажное положение
.... – дополнительные опции

Типоразмер
M max, Нм

D - выходного вала,

мм

RCV141
35
11, 16, 19, 20
RCV191
50
14, 19, 20, 24, 25
RCV241
50
14, 19, 20, 24, 25
RCV281
110
24, 25, 28, 30, 32
RCV381
140
28, 30, 32, 38, 40
RCV162
75
11, 14, 16, 19, 20
RCV202A
105
14, 16, 19, 20, 24, 25, 28, 30
RCV202 RCV203
110
14, 16, 19, 20, 24, 25, 28, 30
RCV252 RCV253A
215
19, 24, 25, 28, 30
RCV302 RCV303
345
25, 28, 30, 32, 35,38, 40
RCV352 RCV353
442
28, 30, 32, 35, 38, 40
RCV2452 RCV453
750
40, 42, 45, 48
RCV552 RCV553
1200
40, 45, 48, 50, 55, 60
RCV602 RCV603
3250
60, 65, 70

Габаритные и присоединительные размеры

RCV 141

RCV 191

RCV 241

RCV 281

RCV 381

RCV 162

RCV 202A

RCV 202-203

RCV 252A-253A

RCV 252-253

RCV 302-303

RCV 302A-303A

RCV 352-353

RCV 452-453

RCV 552-553

RCV 582-583

RCV 602-603

Монтажные положения, и количество масла

Радиальные и осевые нагрузки

Вес редукторов

Каталог

Выходные обороты и мощность электродвигателей (кВт)
