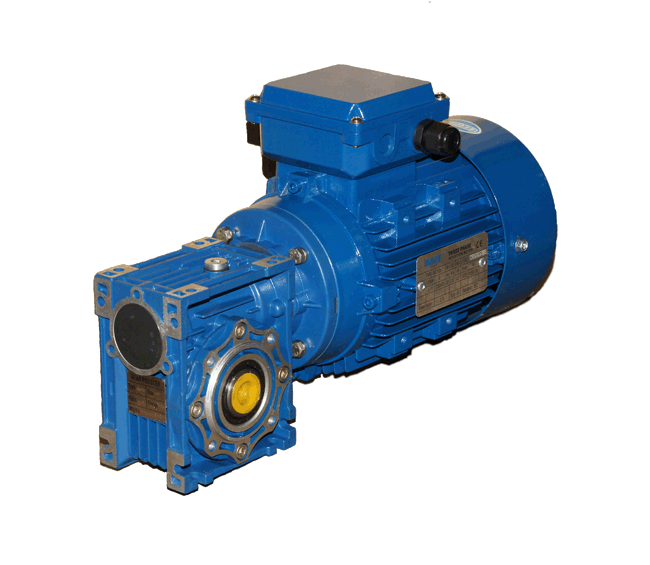

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии WMI 30, WMI 40, WMI 50, WMI 63, WMI 75, WMI 90, WMI 110, WMI 130, WMI 150: характеристики, устройство, принцип работы, цена

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии UMI 40, UMI 50, UMI 63, UMI 75, UMI 90, UMI 110

Червячные мотор-редукторы серии WMI S.T.M. изготавливаются в девяти типоразмерах. Комплектуются редукторы электродвигателями мощностью от 0,06 до 15 кВт. Базовая модель редуктора имеет полый вал со шпоночным пазом, комплектуются редукторы различными дополнительными опциями: (валы, фланцы, реактивные тяги и т.д.)

Передаточные отношения 7 - 100

Обороты тихоходного вала 7 - 563 об/мин

Крутящий момент 10 - 1500 Нм

Мощность электродвигателя 0,06 - 15 кВт

Серия имеет следующие типоразмеры:
WMI 30, WMI 40, WMI 50, WMI 63, WMI 75, WMI 90, WMI 110, WMI 130, WMI 150

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии WMI

Система обозначения червячных мотор-редукторов серии WMI

WMI
75
– 20
– 70
– 1,5
– M1
1
2
3
4
5
6

1 – Cерия редуктора (WMI )

2 – Межосевое расстояние, мм (40, 50, 63, 75, 90, 110, 130, 150)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Мощность электродвигателя , кВт

6 – Монтажное положение (M1, M2, M3, M4, M5, M6)

Типоразмер
M max, Нм

D - выходного вала,

мм

WMI 30
30
14
WMI 40
60
18
WMI 50
105
25
WMI 63
200
25
WMI 75
300
28
WMI 90
590
35
WMI 110
890
42
WMI 130
1230
45
WMI 150
1500
50

Габаритные и присоединительные размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы WMI

Вес червячных редукторов серии WMI, кг

Выходные обороты и мощность электродвигателей (кВт)



Габаритные и присоединительные размеры WMI

WMI

A

В

С

C1

D(H7)

E(h8)

F

G

H

H1

I

L1

M

N

O

P

Q

R

30

80

97

54

44

14

55

32

56

65

29

55

63

40

57

30

75

44

6.5

40

100

121.5

70

60

18(19)

60

43

71

75

36.5

70

78

50

71.5

40

87

55

6.5

50

120

144

80

70

25(24)

70

49

85

85

43.5

80

92

60

84

50

100

64

8.5

63

144

174

100

85

25(28)

80

67

103

95

53

95

112

72

102

63

110

80

8.5

75

172

205

120

90

28(35)

95

72

112

115

57

112.5

120

86

119

75

140

93

11

90

206

238

140

100

35(38}

110

74

130

130

67

129.5

140

103

135

90

160

102

13

110

252.5

295

170

115

42

130

-

144

165

74

160

155

127.5

167.5

110

200

125

14

130

292.5

335

200

120

45

180

-

155

215

81

180

170

147.5

187.5

130

250

140

16

150

340

400

240

145

50

180

-

185

215

96

210

200

170

230

150

250

180

18



WMI

S

T

V

PA

PB

PC

PE

PM

PN(H8)

PO

PP

PQ

b

t

a

a1

kg

30

21

5.5

27

54.5

6

4

M6x11(n=4)

68

50

6.5(n=4)

80

70

5

16.3

45°

1.2

40

26

6.5

35

67

7

4

M6x8(n=4)

75

60

9(n=4)

110

95

6

20.8(21.8)

45°

45°

2.3

50

30

7

40

90

9

5

M8x10(n=4)

85

70

11(n=4)

125

110

8

28.3(27.3)

45°

45°

3.5

63

36

8

50

82

10

6

M8x14(n=8)

150

115

11(n=4)

180

142

8

28.3(31.3)

45°

45°

6.2

75

40

10

60

111

13

6

M8x14(n=8)

165

130

14(n=4)

200

170

8

31.3(38.3)

45°

45°

9

90

45

11

70

111

13

6

M10x18(n=8)

175

152

14(n=4)

210

200

10

38.3(41.3)

45°

45°

13

110

50

14

85

131

15

6

M10x18(n=8)

230

170

14(n=8)

280

260

12

45.3

45°

45°

35

130

60

15

100

140

15

6

M12x21(n=8)

255

180

16(n=8)

320

290

14

48.8

45°

22.5°

48

150

72,5

18

120

155

15

6

M12x21(n=8)

255

180

16(n=8)

320

290

14

53.8

45°

22.5°

84

Назад

Реактивная штанга, выходной вал

Размеры выходного вала

WMI

030
040
050
063
075
090
110
130
150
d
14 h6
18 h6
25 h6
25 h6
28 h6
35 h6
42 h6
45 h6
50 h6
B
30
40
50
50
60
80
80
80
82
B1
32,5
43
53,5
53,5
63,5
84,5
84,5
85
87
G1
63
78
92
112
120
140
155
170
200
L
102
128
153
173
192
234
249
265
297
L1
128
164
199
219
247
309
324
340
374
f
M6
M6
M10
M10
M10
M12
M16
M16
M16
b1
5
6
8
8
8
10
12
14
14
t1
16
20,5
28
28
31
38
45
48,5
53,5

WMI

030
040
050
063
075
090
110
130
150
K1
85
100
100
150
200
200
250
250
250
G
14
14
14
14
25
25
30
30
30
KG
24
31,5
38,5
49
47,5
57,5
62
69
84
KH
8
10
10
10
20
20
25
25
25
R
15
18
18
18
30
30
35
35
35

Назад

Монтажные положения и количество масла, заливаемого в мотор-редукторы WMI

Монтажные положения и количество масла, заливаемого в мотор-редукторы UMI



Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес червячных редукторов серии WMI, кг

WMI 30
1,2
WMI 40
2,3
WMI 50
3,5
WMI 63
6,2
WMI 75
9
WMI 90
13
WMI 110
35
WMI 130
48
WMI 150
84
