Соосно-цилиндрические мотор-редукторы Yilmaz серии MR

Цилиндрические соосные мотор-редукторы Yilmaz (Турция) выпускаются в тринадцати типоразмерах. Редукторы комплектуются асинхронными электродвигателями и способны развивать момент 82-18000 Нм. Мотор-редукторы представляют собой единый моноблок редуктора и электродвигателя, что гарантирует повышенную прочность и отсутствие нежелательного шума во время работы. В качестве элементов крепления при монтаже редуктора являются лапы или опорный фланец. Корпус редукторы изготовлен из чугуна марки GG22, а внутренние элементы (валы и шестерни) из стали 21NiCrMo2 (60-62 HRC). Редукторы Yilmaz M обладают высоким КПД (выше 90%), что позволяет работать им в круглосуточном режиме, сохраняя рабочие характеристики. Цилиндрические соосные мотор-редукторы Yilmaz (Турция) выпускаются в тринадцати типоразмерах. Редукторы комплектуются асинхронными электродвигателями и способны развивать момент 82-18000 Нм. Мотор-редукторы представляют собой единый моноблок редуктора и электродвигателя, что гарантирует повышенную прочность и отсутствие нежелательного шума во время работы. В качестве элементов крепления при монтаже редуктора являются лапы или опорный фланец. Корпус редукторы изготовлен из чугуна марки GG22, а внутренние элементы (валы и шестерни) из стали 21NiCrMo2 (60-62 HRC). Редукторы Yilmaz M обладают высоким КПД (выше 90%), что позволяет работать им в круглосуточном режиме, сохраняя рабочие характеристики. Для получения высоких передаточных чисел применяются многоступенчатые комбинации из нескольких цилиндрических редукторов.

Передаточные отношения 3-23460

Обороты тихоходного вала 3 - 2300 об/мин

Крутящий момент 80-18000 Нм

Серия имеет следующие типоразмеры:

Исполнение лапы:

MR002, MR003, MR102, MR103, MR172, MR173, MR202, MR203, MR272, MR273, MR282, MR283, MR372, MR373, MR472, MR473, MR502, MR573, MR672, MR673, MR772, MR773, MR872, MR873, MR972, MR973

Исполнение фланец:

MRF002, MRF003, MRF102, MRF103, MRF172, MRF173, MRF202, MRF203, MRF272, MRF273, MRF282, MRF283, MRF372, MRF373, MRF472, MRF473, MRF572, MRF573, MRF672, MRF673, MRF772, MRF773, MRF872, MRF873, MRF972, MRF973

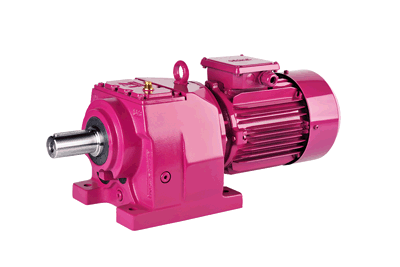

Исполнение лапы MR

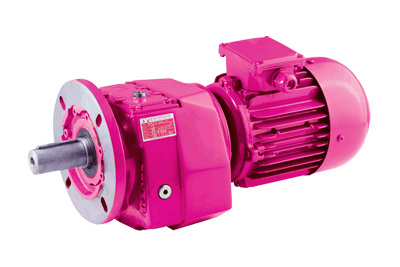

Исполнение фланец MRF

Производитель - Yilmaz reduktor, Istanbul
Материал корпуса - Серый чугун GG22
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой

Наименование
Максимальный крутящий момент на выходном валу (Нм)
Передаточное отношение (i)
Обороты на выходном валу (об/мин)
Номинальная
мощность
двигателя
(кВт)
MR002
От 53 до 78
От 3.62 до 11.14
От 126 до 387
От 0.12 до 1.5
MR003
От 80 до 82
От 13.61 до 45.18
От 31 до 103
От 0.12 до 1.5
MR102
От 70 до 115
От 3.94 до 15.95
От 88 до 355
От 0.12 до 1.5
MR103
От 110 до 140
От 17.33 до 50.51
От 28 до 81
От 0.18 до 1.1
MR172
От 110 до 200
От 3.38 до 20.92
От 67 до 414
От 0.18 до 4.0
MR173
До 200
От 26.10 до 99.21
От 14 до 54
От 0.18 до 4.0
MR202
От 125 до 280
От 3.50 до 23.01
От 61 до 400
От 0.18 до 4.0
MR203
От 270 до 280
От 23.33 до 68.03
От 21 до 60
От 0.18 до 4.0
MR272
От 195 до 450
От 3.16 до 25.89
От 54 до 443
От 0.18 до 4.0
MR273
От 435 до 450
От 19.00 до 138.55
От 10 до 74
От 0.12 до 4.0
MR282
От 220 до 560
От 3.15 до 30.37
От 46 до 444
От 0.25 до 7.5
MR283
От 270 до 600
От 18.33 до 137.91
От 10 до 76
От 0.18 до 7.5
MR372
От 385 до 805
От 3.28 до 23.33
От 60 до 427
От 0.18 до 7.5
MR373
От 650 до 820
От 18.68 до 157.76
От 8.9 до 75
От 0.18 до 7.5
MR472
От 590 до 1455
От 3.27 до 22.15
От 63 до 429
От 0.37 до 22
MR473
До 1550
От 18.04 до 219.00
От 6.4 до 78
От 0.37 до 22
MR502
От 800 до 2150
От 3.71 до 17.80
От 79 до 377
От 0.37 до 15.0
MR503
От 2400 до 2700
От 16.73 до 96.99
От 14 до 84
От 1.5 до 30.0
MR602
От 1250 до 3500
От 3.92 до 22.51
От 62 до 357
От 0.37 до 45.0
MR603
От 3400 до 4000
От 12.59 до 91.84
От 15 до 111
От 2.2 до 45.0
MR702
От 2700 до 7200
От 3.36 до 22.24
От 63 до 417
От 2.2 до 55.0
MR703
От 6000 до 7200
От 3.31 до 14.76
От 16 до 98
От 4.0 до 55.0
MR872
От 8700 до 11500
От 4.32 до 10.09
От 139 до 324
От 18.5 до 75.0
MR873
От 12700 до 13000
От 11.59 до 110.17
От 13 до 121
От 2.2 до 55.0
MR972
От 9950 до 18000
От 7.11 до 16.23
От 86 до 197
От 18.5 до 160
MR973
До 18000
От 18.15 до 186.95
От 7.5 до 77
От 7.5 до 132.0

Мотор-редукторы Yilmaz следующие варианты исполнения:

  • R - с двигателем
  • N - B14 фланец без двигателя
  • V - B14 фланец с двигателем
  • T - цельный входной вал

Пример условного обозначения для заказа:

M R 4 7 3 - 90S/4 - L05

M - тип редуктора
R – комплектация (R - с двигателем, N - B14 фланец без двигателя, V - B14 фланец с двигателем, T - цельный входной вал)
4 - размер корпуса
7 - ревизионный номер
3 – ступени (2, 3, 4, 5,6 ступеней)
90 - габаритный размер двигателя
S - длина корпуса
4 - число полюсов
L05 – тормоз (L-220V под двигатель с вентилятором, P-24V под двигатель с вентилятором, S-220V под двигатель без вентилятором, Z-24V под двигатель без вентилятором)

Типоразмер
M max, Нм

D - выходного вала,

мм

MR002, MR003
83
20
MR102, MR103
145
25
MR172, MR173
210
25
MR202, MR203
290
30
MR272, MR273
460
35
MR282, MR283
610
35
MR372, MR373
830
40
MR472, MR473
1600
50
MR572, MR573
3100
60
MR672, MR673
4350
70
MR772, MR773
8100
90
MR872, MR873
13100
110
MR972, MR973
18000
120

Габаритные и присоединительные размеры

MR002, MR003 (MRF002, MRF003)
MR102, MR103 (MRF102, MRF103)
MR172, MR173 (MRF172, MRF173)
MR202, MR203 (MRF202, MRF203)
MR272, MR273 (MRF272, MRF273)
MR282, MR283 (MRF282, MRF283)
MR372, MR373 (MRF372, MRF373)
MR472, MR473 (MRF472, MRF473)
MR572, MR573 (MRF572, MRF573)
MR672, MR673 (MRF672, MRF673)
MR772, MR773 (MRF772, MRF773)
MR872, MR873 (MRF872, MRF873)
MR972, MR973 (MRF972, MRF973)



Монтажные положения, и количество масла

Радиальные и осевые нагрузки

Паспорт



Выходные обороты и мощность электродвигателей (кВт)

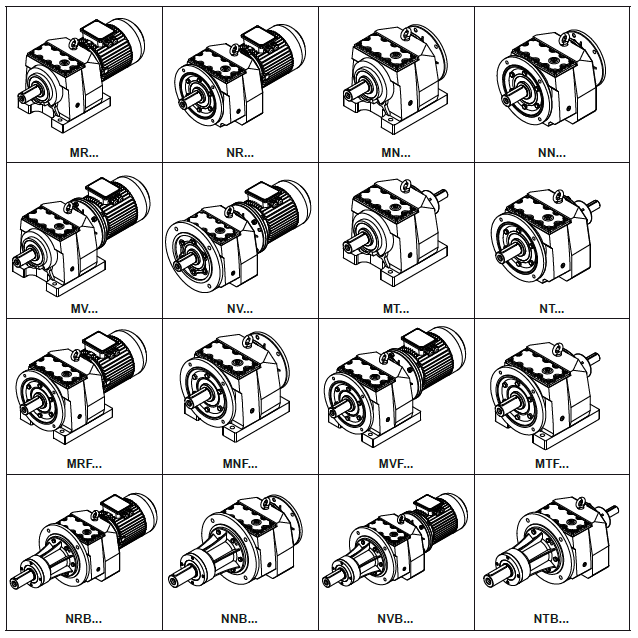

Варианты цилиндрических редукторов
