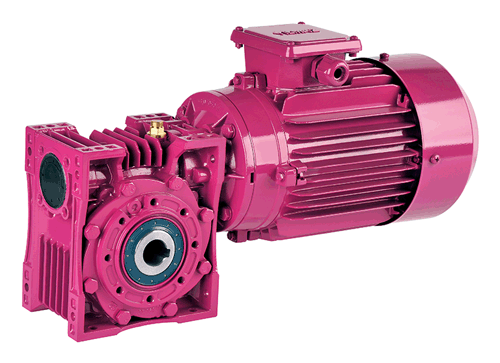

Червячные мотор-редукторы Yilmaz серии EN

Червячные мотор-редукторы серии EN Yilmaz reduktor производятся в восьми типоразмерах и комплектуются дополнительно одно или двусторонним валом, фланцем и реактивной тягой. В стандартном исполнении редуктор имеет полый вал со шпоночным пазом, диаметр вала зависит от типоразмера серии. Редукторы изготавливаются из алюминиевого сплава (габарит EN030, EN040, EN050, EN063, EN075, EN080) и серого чугуна (габарит EN100, EN125). Корпус редуктора кубический, на каждой из сторон имеются крепежные отверстия, что позволяет устанавливать редуктор в любом удобном положении. Начинка редукторов изготавливается на современном ЧПУ оборудовании, с применением качественного сырья. Высокая точность обработки червячных пар позволяет избавиться от нежелательного шума во время работы, при этом рабочий ресурс увеличивается в несколько раз по сравнению аналогичной продукции других производителей. Все редукторы заправлены синтетическим маслом на весь срок службы.

Передаточные отношения 5-110

Обороты тихоходного вала 7 - 516 об/мин

Крутящий момент 10-900 Нм

Серия имеет следующие типоразмеры:

EN030, EN040, EN050, EN063, EN075, EN080, EN100, EN125, EV030, EV040, EV050, EV063, EV075, EV080, EV100, EV125



EN030, EN040, EN050, EN063, EN075, EN080, EN100, EN125, EV030, EV040, EV050, EV063, EV075, EV080, EV100, EV125

Производитель - Yilmaz reduktor, Istanbul
Материал корпуса - Сплав алюминия (для Е030-Е080). Серый чугун (для Е100-Е125)
Материал шестерней - 21Ni Cr Mo2 (60-62 HRC), Cu Sn 10P (HB 90)
Тип крепления - Корпус редуктора или съемный выходной фланец со стороны выходного вала
Выходной вал - Полый со шпоночным пазом (опционально одно или двухсторонний цилиндрический вал)

Пример условного обозначения для заказа:

E V 063. 01 - 90S/4 - L05

E - тип редуктора
V - комплектация (N - B14 фланец без двигателя, V - B14 фланец с двигателем, T - цельный входной вал без двигателя)
063 - размер корпуса (030, 040, 050, 063, 075, 080, 100, 125 мм)
01 - тип выходного вала (00 - полый вал, 01 - цельный выходной вал, 02 - цельный выходной вал с фланцем IEC B5, 03 - фланец IEC B5 и полый вал, 04 - два цельных выходных вала, 05 - два вала выходных и два фланца IEC B5, 06* - с удлиненным валом со стороны вентилятора двигателя, 07* - с двумя входными валами без двигателя, 08 - с двумя выходными валами и полым выходным фланцем)
90 - габаритный размер двигателя
S - длина корпуса
4 - число полюсов
L - тормоз (L-220V под двигатель с вентилятором, P-24V под двигатель с вентилятором, S-220V под двигатель без вентилятором, Z-24V под двигатель без вентилятором)

Типоразмер
M max, Нм

D - выходного вала,

мм

EN030
19
14
EN040
49
18
EN050
75
25
EN063
144
25
EN075
220
35
EN080
290
35
EN100
500
42
EN125
905
45

Габаритные и присоединительные размеры

Червячный мотор-редуктор EV030 (EN030)

Червячный мотор-редуктор EV040 (EN040)

Червячный мотор-редуктор EV050 (EN050)

Червячный мотор-редуктор EV063 (EN063)

Червячный мотор-редуктор EV075 (EN075)

Червячный мотор-редуктор EV080 (EN080)

Червячный мотор-редуктор EV100 (EN100)

Червячный мотор-редуктор EV125 (EN125)

Реактивная штанга

Монтажные положения, и количество масла

Радиальные и осевые нагрузки

Паспорт



Выходные обороты и мощность электродвигателей (кВт)



Комплектация выходного вала

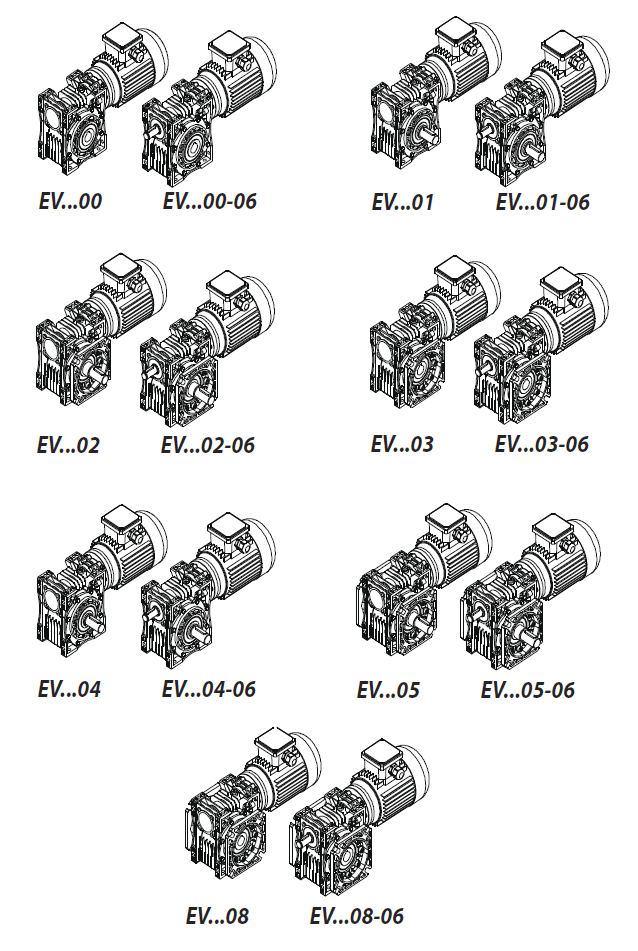

Комплектация выходного вала



  • EV..00.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с полым выходным валом.
  • EV..01.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с цилиндрическим выходным валом.
  • EV..02.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с цилиндрическим выходным валом и выходным фланцем.
  • EV..03.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с полым выходным валом и выходным фланцем.
  • EV..04.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными цилиндрическими валами.
  • EV..05.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными цилиндрическими валами и двумя выходными фланцами.
  • EV..08.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными фланцами и полыми выходными валами.
  • EV..06.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с дополнительным валом со стороны охлаждающей крыльчатки двигателя.
