Цилиндрические мотор-редукторы STM (СТМ) серии AR, AM, AC предназначены для изменения частоты вращения и крутящего момента в широком диапазоне передаточных чисел. Редуктор имеет монолитную конструкцию из сплава алюминия или серого чугуна. Каждый элемент агрегата изготавливается из высокопрочных материалов и рассчитан для эксплуатации в тяжелых условиях. Типоразмеры 25, 32, 35, 40, 50 имеют прочный алюминиевый корпус с дополнительными ребрами жесткости. Мотор-редуктор подходит для длительной эксплуатации (до 24 часов) т.к. КПД составляет 97%. Для удобства при монтаже механизм комплектуется лапами или опорным фланцем, также возможен комбинированный вариант. Уровень шума не превышает 60 dBA. У нас можно заказать редукторы с передаточным отношением в пределах 1,2 - 277. Комплектация асинхронными электродвигателями мощностью от 0,09 до 45 кВт.

Базовые характеристики

Передаточные отношения 1,2 - 277;
Обороты тихоходного вала 3,2 - 2300 об/мин;
Крутящий момент 12 - 3300 Нм;
Мощность электродвигателя 0,09 - 45 кВт;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
ACP 25, ACP 32, ACP 35, ACP 40, ACP 41, ACP 45, ACP 50, ACP 60, ACP 80, ACP 100, ACP 120, AMP 25, AMP 32, AMP 35, AMP 40, AMP 41, AMP 45, AMP 50, AMP 60, AMP 80, AMP 100, AMP 120, ACF 25, ACF 32, ACF 35, ACF 40, ACF 41, ACF 45, ACF 50, ACF 60, ACF 80, ACF 100, ACF 120, AMF 25, AMF 32, AMF 35, AMF 40, AMF 41, AMF 45, AMF 50, AMF 60, AMF 80, AMF 100, AMF 120

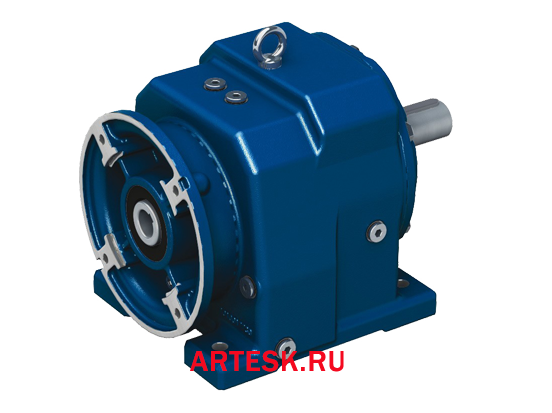

Цилиндрические соосные мотор-редукторы STM (СТМ) серии AR, AM, AC Болонья (Италия)

Система обозначения цилиндрических мотор-редукторов серии STM

AM-P-40/2-M2-1/16,2-PAM71-0,55-1500 где:

АМ - Тип мотор-редуктора (возможные варианты AC, AR, AM)
P - Вариант крепления (возможные типоразмеры P - лапки; F1, F2, F3 - выходной фланец; P/F1, P/F2, P/F3 - Комбинированное исполнение лапы + фланец)
40 - Типоразмер редуктора (возможные типоразмеры 25, 32, 35, 40, 41, 45, 50, 60, 80, 100, 120)
2 - Количество цилиндрических ступеней (возможное количество 1,2,3)
M2 - Монтажное положение (возможные варианты M1, M2, M3, M4,M5, M6)
1/16,2 - Передаточное отношение
PAM71 - Типоразмер двигателя
0,55 - Мощность электродвигателя, кВт
1500 - Частота вращения электродвигателя, об/мин

Типоразмер					M max, Нм	D - выходного вала, мм
ACP 25	AMP 25	ACF 25	AMF 25	AR 25	38	11, (14)
ACP 32	AMP 32	ACF 32	AMF 32	AR 32	52	19, (14)
ACP 35	AMP 35	ACF 35	AMF 35	AR 35	85	16, (19), (20)
ACP 40	AMP 40	ACF 40	AMF 40	AR 40	90	19, (20)
ACP 41	AMP 41	ACF 41	AMF 41	AR 41	160	20, (19), (25)
ACP 45	AMP 45	ACF 45	AMF 45	AR 45	210	25, (24), (30)
ACP 50	AMP 50	ACF 50	AMF 50	AR 50	300	24, (25)
ACP 60	AMP 60	ACF 60	AMF 60	AR 60	450	28, (30)
ACP 80	AMP 80	ACF 80	AMF 80	AR 80	750	38, (40)
ACP 100	AMP 100	ACF 100	AMF 100	AR 100	1500	48, (50)
ACP 120	AMP 120	ACF 120	AMF 120	AR 120	2900	60

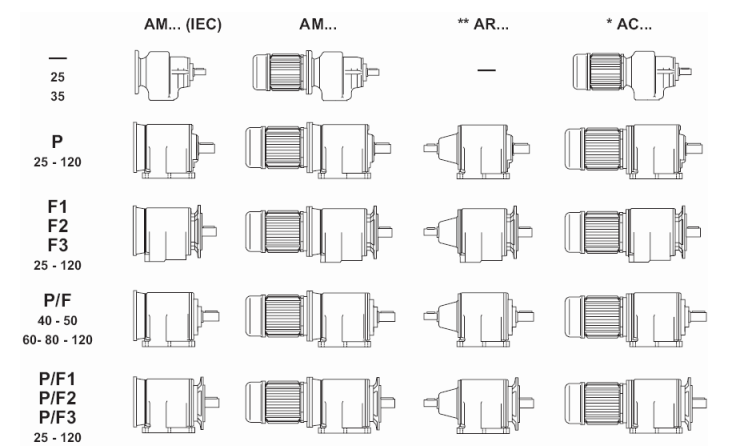

Конструктивные особенности

AM - Редуктор с входным полым валом и фланцем для электродвигателя стандарта IEC
AMP - Крепление на лапах
AMF - Крепление на фланце
AMP/F - Комбинированный вариант (лапы + фланец)
AR - Редуктор с цилиндрическим входным валом
AC - Редуктор со встроенным электродвигателем

Смазочные материалы

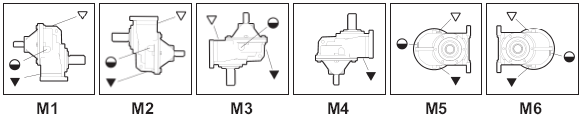

Уровень масла в редукторах

Количество масла, кг
AR AM- AC	Монтажное положение							колич. пробок для масла	Монтажное положение
AR AM- AC	M1	M2	M3	M4	M5	M6	Поставка	колич. пробок для масла	Монтажное положение
32	0.100						редукторы, поставляемые в комплекте с синтетическим маслом	1	Не влияет
40	0.160	0.270	0.180	0.270	0.160	0.160		1	Необходимо указать
50	0.300	0.300	0.200	0.300	0.200	0.200		1
60	0.470	0.640	0.570	0.750	0.570	0.570		1
80	1.05	1.05	1.35	1.65	1.4	1.4	редукторы, подготовленные к смазке	4	Необходимо указать
100	Обращайтесь в наш тех. отдел						редукторы, подготовленные к смазке	4	Необходимо указать

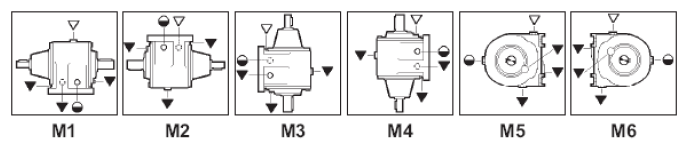

Уровень масла в мотор редукторах

Количество масла, кг
AR AM- AC	Монтажное положение							Колич. пробок для масла	Монтажное положение
	M1	M2	M3	M4	M5	M6	Поставка
25	0.120						редукторы, поставляемые в комплекте с синтетическим маслом	1	Не влияет
35/2	0.150	0.200			0.150			1	Необходимо указать
35/3	0.250		0.325	0.250	0.200			1
40	0.550		0.800	0.800	0.550			1
50	0.950		1.35	1.35	0.950			1
60	1.550		2.61	2.15	1.55		редукторы, подготовленные к смазке	4 (AMF, ACF, ARF) 5(AMP,ACP, ARP)	Необходимо указать
80	2.600		4.85	4.44	2.6			4 (AMF, ACF, ARF) 5(AMP,ACP, ARP)
100	5.550		9.60	9.60	5.55			4 (AMF, ACF, ARF) 5(AMP,ACP, ARP)
120	10.0		16.5	16.5	10.0			4 (AMF, ACF, ARF) 5(AMP,ACP, ARP)
