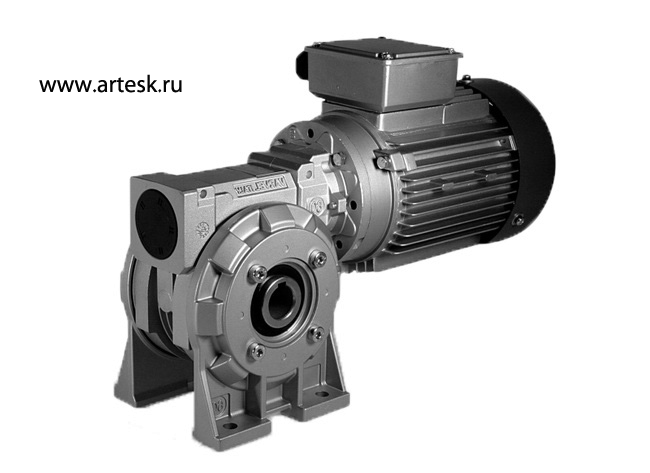

Червячные мотор-редукторы серии RS специально разработаны для работы в различных условиях. Для удобства монтажа редуктор имеет различные варианты сборки. Корпуса редукторов типоразмера 28-85 изготавливаются из прочного алюминия, а габариты 110-150 имеют чугунный корпус.

Обороты и крутящий момент тихоходного вала, указанные в таблицах выбора рассчитаны из условий, что скорость электродвигателя 1440 об/мин. Если планируется использовать электродвигатель с двумя полюсами (3000 об/мин) требуется установка специальных входных сальников.

Редукторы заправлены долговечной не требующей замены синтетической смазкой.

Серия SRS имеет девять типоразмеров с возможностью установки электродвигателей в диапазоне 0,06-15 кВт. Редукторы имеют широкий ряд передаточных чисел в диапазоне 1:5-1:100.

Серия имеет следующие типоразмеры:
SRS 28 - SRS 40 - SRS 50 - SRS 60 - SRS 70 - SRS 85 - SRS 110 - SRS 130 - SRS 150

Varvel (Варвел) SRS

Система обозначения червячных мотор-редукторов серии SRS

SRS 40 15 AC19 F(L) IEC:63-B14 //0,55/4/19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

1. SRS – тип мотор-редуктора (FRS – с входным фланцем, SRS – без входного фланца, RS - без входного фланца с выступающим входным валом);
2. 40 – габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110, 130, 150);
3. 15 – номинальное передаточное отношение редуктора;
4. AC19 – обозначение полого выходного вала;
5. F(L) – выходной фланец (L – левый; R - правый);
6. IEC:63 – обозначение входного типоразмера редуктора;
7. В14 – исполнение фланца под электродвигатель (B5, B14) - (для 8. SRs не указывается);
9. 0,55 – мощность электродвигателя, кВт;
10. 4 – количество полюсов;
11. 19 – диаметр вала электродвигателя в мм;
12. 120 – наружный диаметр фланца электродвигателя в мм;
13. 080 – высота от лап до оси (для фланцевого исполнения ставится 000);
14. IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
15. IP:54 – исполнение по степени защиты;
16. F – класс изоляции;
17. 220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
18. У3 – климатическое исполнение;
19. S1 – режим работы;
20. Т – тормоз;
21. 10 – тормозной момент в Нм;
22. АС – тип питания тормоза (переменное);
23. 220/380 – напряжение (В) питания электротормоза;
24. К2 – положение клеммной коробки.

Типоразмер
M max, Нм

D - выходного вала,

мм

SRS 28
30
14
SRS 40
62
19
SRS 50
105
24
SRS 60
200
25
SRS 70
310
28 (30)
SRS 85
590
32 (35)
SRS 110
890
42
SRS 130
1229
48
SRS 150
1836
55



Габаритные и присоединительные размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы SRS

Вес червячных редукторов серии SRS, кг



Выходные обороты и мощность электродвигателей (кВт) pdf.

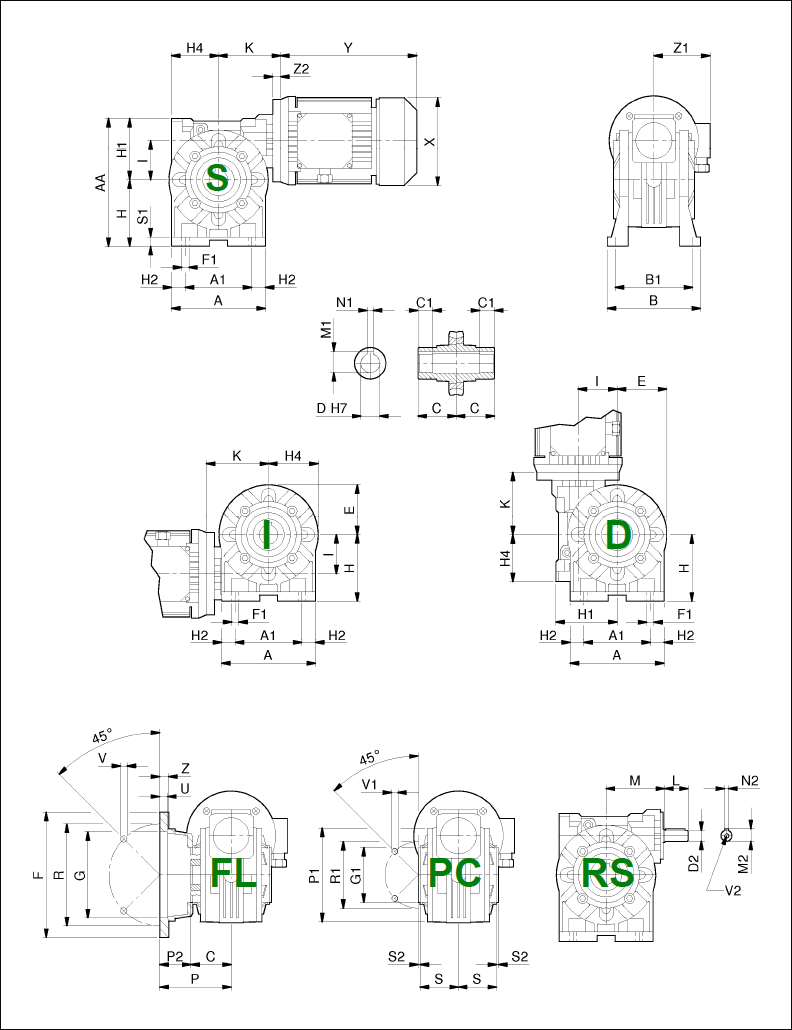

Габаритные и присоединительные размеры SRS 28, SRS 40, SRS 50, SRS 60, SRS 70, SRS 85, SRS 110, SRS 130, SRS 150



Реактивная штанга, выходной вал

Назад

выходной вал





Назад

Монтажные положения и количество масла, заливаемого в мотор-редукторы SRS Varvel

Монтажные положения и количество масла, заливаемого в мотор-редукторы SRT

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес червячных редукторов серии SRS Varvel, кг

SRS 28
1,1
SRS 40
2,5
SRS 50
3,8
SRS 60
6,5
SRS 70
9
SRS 85
13,5
SRS 110
39
SRS 130
50
SRS 150
80
