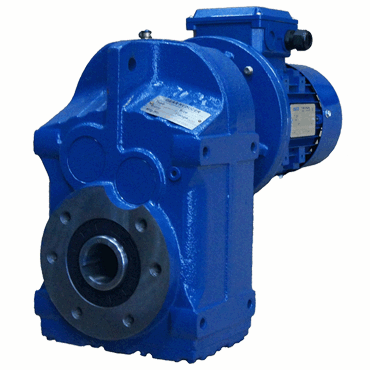

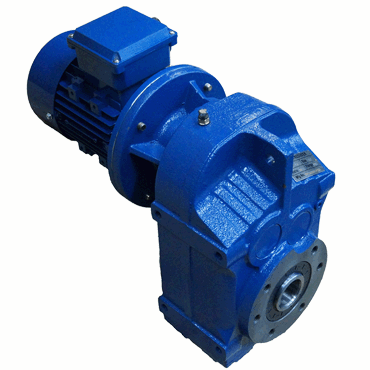

Цилиндрические плоские мотор-редукторы серии F: FA37, FA47, FA57, FA67, FA77, FA87, FA97, FA107, FA127 характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург

Цилиндрические мотор-редукторы с параллельными валами или плоскоцилиндрические привода применяются для понижения скоростных характеристик и увеличения крутящего момента. В большинстве случаев плоскоцилиндрический мотор-редуктор применяется в грузоподъемном оборудовании, однако его также часто применяют в других промышленных установках. Для удобства при монтаже на редукторе с двух сторон имеются крепежные отверстия с нарезанной резьбой. Также имеется возможность крепить редуктор за съемный фланец и реактивную тягу.

Серия F имеет 11 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Крутящий момент в пределах от 130 до 18 000 Нм. Соотношение передаточных чисел 4 до 30000. Мотор-редукторы могут эксплуатироваться в тяжелых условиях длительное время.

Технические характеристики

Габаритные и присоединительные размеры

На главную

Каталог

Паспорт

Модификации мотор-редукторов

F - Цельный вал, крепление к корпусу резьбовыми отверстиями
FA - Полый вал, крепление к корпусу резьбовыми отверстиями
FF - Цельный вал, фланцевое крепление к корпусу
FAF - Полый вал, фланцевое крепление к корпусу

Технические данные

корпус типоразмеров 37 - 107 чугун
зубчатое колесо - легированная сталь
вал - конструкционная сталь
смазка - синтетическое масло

Максимальный крутящий момент

Типоразмер	37	47	57	67	77	87	97	107
Крутящий момент, Нм	200	400	600	820	1500	3000	4300	7680

М-редуктор FA57-20-70-5,5-M1 где:

FA		57	20	70	5,5	M1
1		2	3	4	5	6
1	Cерия редуктора
2	Межосевое расстояние
3	Передаточное отношение
4	Частота вращения выходного вала, об/мин
5	Мощность электродвигателя, кВт
6	Монтажное положение
