Габаритные и присоединительные размеры NORD мотор-редукторы SK 9016.1, SK 9016.1AX, SK 9016.1AF, SK 9016.1VF, SK 9016.1AFB (AXB), SK 9016.1AZ, SK 9016.1AZEA, SK 9016.1AZB, SK 9016.1AZSH, SK 9016.1 AZD, SK 9016.1 AZK



Назад

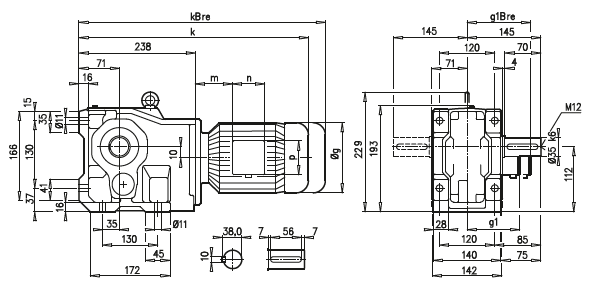

SK 9016.1 SK 9016.1AX
SK 9016.1 SK 9016.1AX

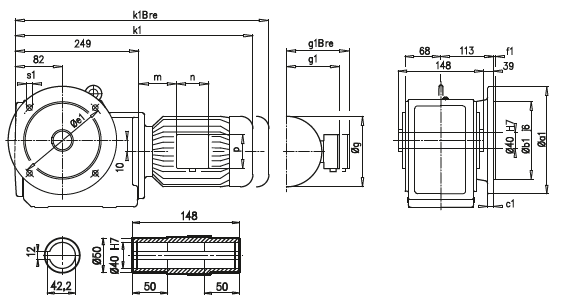

SK 9016.1AF SK 9016.1VF
SK 9016.1AF SK 9016.1VF



a1

b1

c1

e1

f1

s1

200

130

12

165

3,5

4 x 11



A45

63 S/L

71 S/L

80 S/L

90 S/L

100 L

112 M

g

130

145

165

183

201

228

g1 / g1Bre

115 / 123

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

k1 / k1Bre

445 / 501

485 / 543

510 / 574

551 / 626

581 / 672

604 / 697

k / kBre

434 / 490

474 / 532

499 / 563

540 / 615

570 / 661

593 / 686

m / mBre

16 / 23

42 / 44

47 / 51

52 / 56

58 / 62

74 / 78

n / nBre

100 / 134

100 / 134

114 / 153

114 / 153

114 / 153

114 / 153

p / pBre

100 / 89

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108

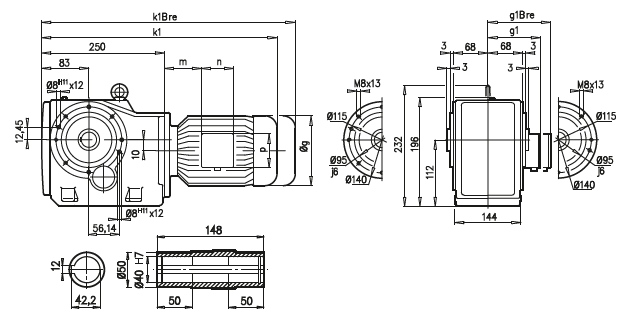

SK 9016.1AZ
SK 9016.1AZ

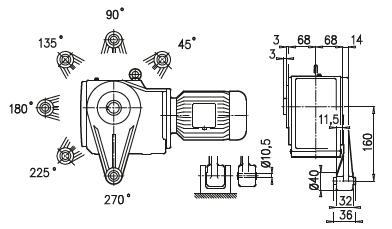

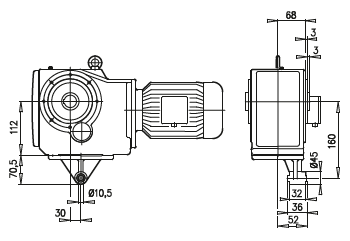

SK 9016.1 AZD SK 9016.1 AZK
SK 9016.1 AZD SK 9016.1 AZK



A45

63 S/L

71 S/L

80 S/L

90 S/L

100 L

112 M

g

130

145

165

183

201

228

g1 / g1Bre

115 / 123

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

k1 / k1Bre

445 / 501

485 / 543

510 / 574

551 / 626

581 / 672

604 / 697

m / mBre

16 / 23

42 / 44

47 / 51

52 / 56

58 / 62

74 / 78

n / Bre

100 / 134

100 / 134

114 / 153

114 / 153

114 / 153

114 / 153

p / pBre

100 / 89

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108
