Цилиндро-конические мотор-редукторы NORD серии SK: SK 92072, SK 92172SK 92372, SK 92672, SK 92772, SK 9012.1, SK 9013.1, SK 9016.1, SK 9022.1, SK 9023.1, SK 9032.1, SK 9033.1, SK 9042.1, SK 9043.1, SK 9052.1, SK 9053.1, SK 9072.1, SK 9082.1, SK 9086.1, SK 9092.1, SK 9096.1 характеристики, устройство, принцип работы, цена

Немецкие цилиндро-конические мотор-редукторы от компании NORD выпускаются в 16 типоразмерах и комплектуются электродвигателями асинхронного типа, мощностью от 0,12 до 200 кВт. Благодаря компоновке осей валов под углом 90 градусов мотор-редуктор можно установить в ограниченном пространстве. Максимальный крутящий момент на тихоходном валу достигает 50000 Нм. Каждый агрегат укомплектован специальным устройством блокировки обратного хода. Имеется возможность изменить направление вращения выходного вала путём смены расположения ведомого конического колеса относительно ведущий шестерни. Компания NORD гарантирует высокий коэффициент полезного действия на всю линейку коническо-цилиндрических редукторов серии SK. Показатели К.П.Д. неизменны во всём диапазоне передаточных чисел и сопоставимы с К.П.Д. соосно-цилиндрических редукторов. Монтаж устройства осуществляется с помощью лапок со сквозными отверстиями или опорного фланца. В зависимости от типоразмера корпус редуктора изготовлен из алюминия или чугуна методом литья под давлением. В избежание коррозии поверхность редуктора окрашена специальной эмалью синего цвета.

Передаточные отношения 3.85 - 4916,63

Обороты тихоходного вала 0,1 - 2300 об/мин

Крутящий момент 10-50000 Нм

Оптимальные значения крутящего момента достигаются комбинированной передачей, которая может состоять из нескольких ступеней редукции. Распределение передач в зависимости от ступеней редукции представлены в таблице ниже:

Тип	2-ступенч.	3-ступенч.	4-ступенч.
Цилиндрическая ступень	--	--	1-я ступень
Цилиндрическая ступень	1-я ступень	1-я ступень	2-я ступень
Коническая ступень	2-я ступень	2-я ступень	3-я ступень
Цилиндрическая ступень	--	3-я ступень	4-я ступень

Серия имеет следующие типоразмеры:

2-ступенчатый	3-ступенчатый	4-ступенчатый	5-ступенчатый (сдвоенные редукторы)	6-ступенчатый (сдвоенные редукторы)
SK 92072	SK 9012.1	SK 9013.1
SK 92172	SK 9016.1	SK 9017.1
SK 92372	SK 9022.1	SK 9023.1
SK 92672	SK 9032.1	SK 9033.1
SK 92772	SK 9042.1	SK 9043.1
	SK 9052.1	SK 9053.1
	SK 9072.1		SK 9072.1/32, SK 9072.1/42
	SK 9082.1		SK 9082.1/42, SK 9082.1/52
	SK 9086.1		SK 9086.1/52
	SK 9092.1		SK 9092.1/52
	SK 9096.1		SK 9096.1/62	SK 9096.1/63

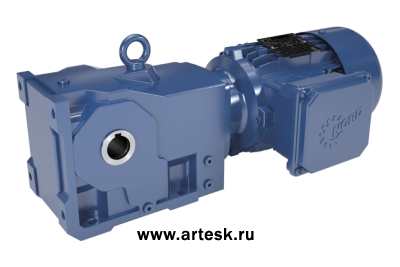

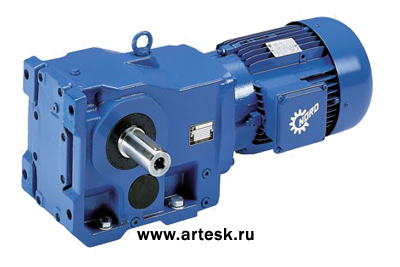

Исполнение с полым валом	Исполнение со сплошным валом

Производитель - NORD
Материал корпуса - cерый чугун, сплав алюминия
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой

Исполнения редукторов

Цилиндро-конические редукторы со сплошным валом	Описание
	SK 9032.1 - 90 S/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, трехступенчатый
	SK 9032.1 LX - 90 S/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал двухсторонний, трехступенчатый, (типовое дополнение: LX)
	SK 9032.1 VXF - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: VXF) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип VF.
	SK 9032.1 VXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: VXZ) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип VZ.
	SK 9032.1 VF - 90 L/4 Цилиндро-конический мотор-редуктор, сплошной выходной вал в сторону A, фланец B5 в сторону А, трехступенчатый, (типовое дополнение: VF)
	SK 9032.1 VZ - 90 L/4 Цилиндро-конический мотор-редуктор, сплошной выходной вал в сторону A, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: VZ)
	SK 9032.1 LXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал двухсторонний, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: LXZ)

Цилиндро-конические редукторы с полым валом	Описание
	SK 9032.1 AZ - 90 S/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: AZ)
	SK 9032.1 AF - 90 S/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: AF)
	SK 9032.1 AX - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, трехступенчатый, (типовое дополнение: AX)
	SK 9032.1 AXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: AXZ) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип AZ.
	SK 9032.1 AXF - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: AXF) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип AF.
	SK 9032.1 AZSH - 90 L/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B14 двухсторонний, стяжная муфта на стороне В, трехступенчатый, (типовое дополнение: AZSH)
	SK 9032.1 AZD - 90 L/4 Цилиндро-конический мотор-редуктор, полый вал, упор против проворачивания на стороне A, трехступенчатый, (типовое дополнение: AZD)
	SK 9032.1 AZK - 90 L/4 Цилиндро-конический мотор-редуктор, полый выходной вал, консоль против проворачивания, трехступенчатый, (типовое дополнение: AZK)

Поставляемые исполнения

Сокращение	Значение	Цилиндрические соосные редукторы	Цилиндрические редукторы с параллельными валами	Цилиндро-конические редукторы	Цилиндро-червячные редукторы
нет	Сплошной выходной вал, крепление на лапах	+		+	+
A	Полый выходной вал		+
AF	Полый выходной вал, фланец B5		+	+5)	+
AX	Полый выходной вал, крепление на лапах		+1)	+
AXF	Полый выходной вал, крепление на лапах, фланец B5			+
AXZ	Полый выходной вал, крепление на лапах, фланец B14			+
AZ	Полый выходной вал, фланец B14		+1)	+5)	+
AZD	Полый выходной вал, фланец B14 с упором против проворачивания			+2)5)	+
AZK	Полый выходной вал, фланец B14 с консолью против проворачивания			+
B	Фиксирующий элемент для полого выходного вала		+	+	+
E	Одноступенчатый	+
EA	Полый выходной вал, шлицевой, DIN 5480		+4)	+4)
EF	Одноступенчатый, фланец B5	+
F	Сплошной выходной вал, фланец B5	+
G	Резиновый амортизатор для упора против проворачивания		+
H	Защитный кожух для полого выходного вала		+	+	+
IEC	Адаптер для стандартного электродвигателя	+	+	+	+
LX	Сплошной выходной вал, двухсторонний, крепление на лапах			+	+
R	Встроенная блокировка обратного хода			+
RLS	Блокировка обратного хода в присоединении W	+	+	+	+
S	Полый вал со стяжной муфтой		+	+	+
V	Сплошной выходной вал		+
VF	Сплошной выходной вал, фланец B5		+	+5)	+
VL	Усиленные подшипники	+	+	+	+
VL2	Дополнительный усиленный подшипниковый узел для перемешивающих устройств		+	+
VL 3	Дополнительный усиленный подшипниковый узел для перемешивающих устройств с повышенной защитой от протечек масла		+	+
VX	Сплошной выходной вал, крепление на лапах		+1)
VXF	Сплошной выходной вал, крепление на лапах, фланец B5			+
VXZ	Сплошной выходной вал, крепление на лапах, фланец B14			+
VZ	Сплошной выходной вал, фланец B14		+1)	+5)
W	Исполнение редуктора со свободным входным валом	+	+	+	+
XF	Сплошной выходной вал, крепление на лапах, фланец B5	+3)
XZ	Сплошной выходной вал, крепление на лапах, фланец B14	+3)

Технические характеристики

Типоразмер	Количество ступеней	Диапазон передаточных чисел	Максимальный крутящий момент (Нм)	D - выходного вала, мм
SK 92072	2	3,85 - 54,65	90	20, 25
SK 92172	2	4,10 - 72,31	120	20,25
SK 92372	2	5,30 - 62,85	230	25, 30
SK 92672	2	4,85 - 59,25	380	30, 35
SK 92772	2	4,81 - 64,01	660	35, 40
SK 9012.1	3	8,09 - 332,37	400	30, 35
SK 9016.1	3	12,51 - 277,84	610	35, 40
SK 9022.1	3	8,78 - 276,86	860	35, 40
SK 9032.1	3	8,48 - 295,85	1550	45, 50
SK 9042.1	3	8,83 - 329,69	2800	60
SK 9052.1	3	8,10 - 289,61	4800	70
SK 9082.1	3	8,04 - 296,80	13000	110
SK 9086.1	3	8,04 - 230,64	20000	120
SK 9092.1	3	10,68 - 297,51	32000	140, 150
SK 9013.1	4	141,29 - 1690,10	400	30, 35
SK 9017.1	4	134,32 - 1412,69	610	35, 40
SK 9023.1	4	228,47 - 1899,26	860	35,40
SK 9033.1	4	167,45 - 3635,95	1550	45, 50
SK 9043.1	4	172,08 - 4246,38	2800	60
SK 9053.1	4	164,99 - 3735,92	4800	70

Пример условного обозначения для заказа

SK 92372 L X - 71 S/4 где:

92372 - Цилиндро-конический редуктор, 2-ступенчатый
L - Сплошной выходной вал, двухсторонний
X - Корпус для крепления на лапах
71 - Трехфазный электродвигатель 71S
4 - 4-полюсный

SK 9033.1 A F - W где:

9033.1 - Цилиндро-конический редуктор, 4-ступенчатый
A - Полый выходной вал
F - Фланец B5
W - Свободный приводной вал

SK 9086.1/52 A Z K - IEC 160 где:

9086.1/52 - Цилиндро-конический редуктор, 5-ступенчатый
A - Полый выходной вал
Z - Фланец B14
K - Консоль против проворачивания
IEC 160 - Присоединение IEC для двигателей типоразмера 160

Габаритные и присоединительные размеры

Монтажные положения, и количество масла

Устройство редуктора

Радиальные и осевые нагрузки

Выходные обороты и мощность электродвигателей (кВт)

Варианты цилиндро-конических редукторов

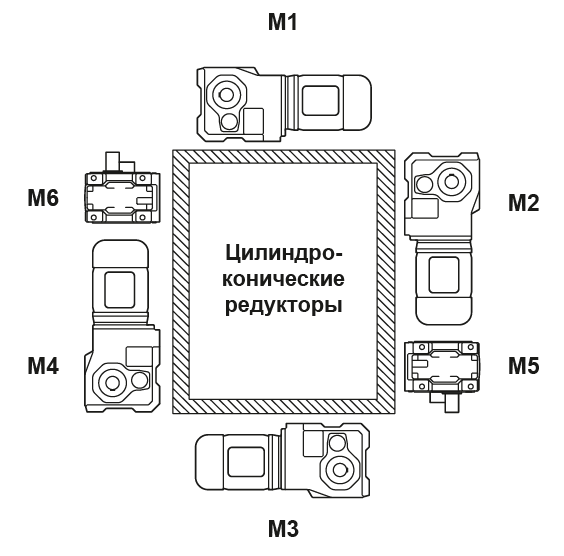

Компания NORD предлагает цилиндрические соосные мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (M1, M2, M3, M4, M5, M6).

Варианты цилиндро-конических редукторов
