Коническо-цилиндрические редукторы TRAMEC

Цилиндро-конические мотор-редукторы TRAMEC широко применяются во всех отраслях промышленности, начиная от машиностроения до пищевой промышленности и деревообработки.

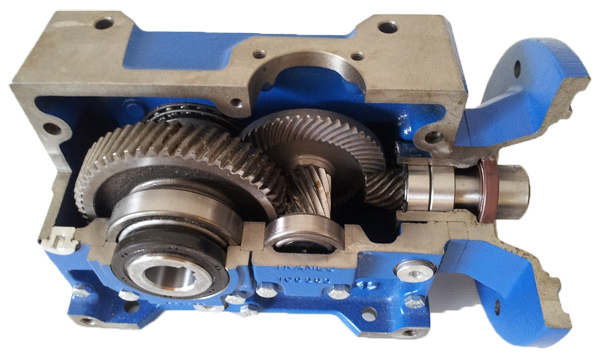

Цилиндро-конические мотор-редукторы TRAMEC широко применяются во всех отраслях промышленности, начиная от машиностроения до пищевой промышленности и деревообработки. Габариты с 71-180 отлиты из серого чугуна, а редукторы 200-225 из сфероидального графитового чугуна. Монтаж редуктора осуществляется тремя возможными способами. Крепиться редуктор может как вертикально, так и горизонтально. Для увеличения прочности корпус имеет внутренние и внешние ребра жесткости. В редукторе применяются шестерни из прочной легированной стали, которые проходят дополнительную термическую обработку. Благодаря применению высококачественных конических подшипников выходные валы выдерживают усиленную консольную и радиальную нагрузку.

Передаточные отношения 8 - 630

Обороты тихоходного вала 1,2 - 350 об/мин

Крутящий момент 80 - 12000 Нм

Мощность электродвигателя 0,09 - 132 кВт



Редукторы TRAMEC имеют следующие типоразмеры:

Серия (TA) - TA56, TA63, TA71, TA80, TA90, TA100, TA112, TA125, TA140, TA160, TA180, TA200, TA225

Серия (TF) - TF56, TF63, TF71, TF80, TF90, TF100, TF112, TF125, TF140, TF160, TF180, TF200, TF225

Серия (TC) - TC71, TC80, TC90, TC100, TC112, TC125, TC140, TC160, TC180, TC200, TC225



TA - редуктор с цилиндрическим входным валом

TC - редуктор с полым входным валом и фланцем под установку электродвигателя

TF – редуктор в комплекте с ограничительной муфтой на входе с двигателем

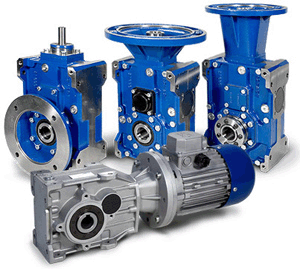

TA56, TF56, TA63, TF63, TA71, TC71, TF80, TA90, TC90, TF100, TA112, TC112, TF125, TA140, TC140, TF160, TA180, TC180, TF200, TA225, TC225

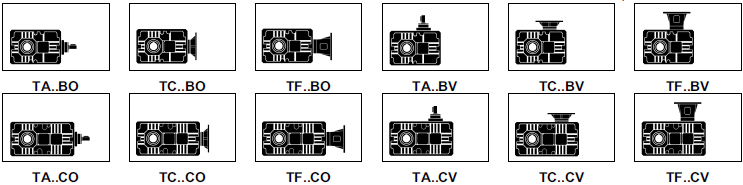

Мотор-редукторы TRAMEC следующие варианты исполнения:

TA..BO
TA..CO
TA..BV
TA..CV
TC..BO
TC..CO
TC..BV
TC..CV
TF..BO
TF..CO
TF..BV
TF..CV



TC
180
BО
20
70
FLS
B3
1,5
143
380
50
(4P)
1
2
3
4
5
6
7
8
9
10
11
12

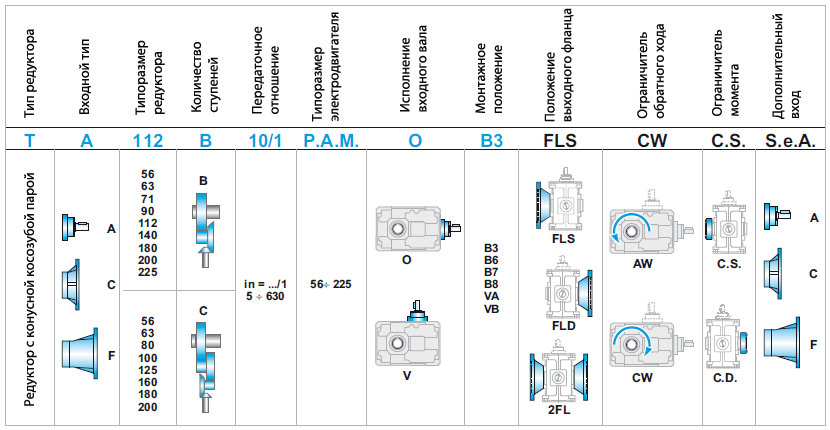

  1. Тип редуктора TRAMEC (ТС,TF )
  2. Типоразмер редуктора (56,63,71,90,112,140,180,200,225)
  3. Количество ступеней редуктора, исполнение входного вала
  4. Передаточное отношение
  5. Частота вращения выходного вала (об/мин)
  6. Положение фланца на выходном валу редуктора
  7. Монтажное положение редуктора (В3,В6,В7,В8,V5,V6)
  8. Мощность электродвигателя, кВт
  9. Крутящий момент на тихоходном валу, Н-м
  10. Номинальное напряжение электродвигателя, В
  11. Частота напряжения сети, Гц
  12. Количество полюсов обмотки электродвигателя, (2P, 4P, 6P)
Типоразмер

D - выходного вала,

мм
Максимальный крутящий момент, Нм
56B
56C
20
150
63B
63C
25
220
71B
24
265
90B
80C
32, 35
750
112B
100C
42, 45
1500
140B
125C
55
3100
180B
160C
70
5900
200B
180C
90
8000
225B
200C
100
11900

Пример условного обозначения для заказа:



Габаритные и присоединительные размеры

Монтажные положения, и количество масла

Радиальные и осевые нагрузки

Выходные тихоходные валы

Выходной фланец

Реактивная штанга

Вес редукторов
