Современные соосно-цилиндрические мотор-редукторы VRL от компании Vemper пользуются заслуженной популярностью в многих странах включая Россию. Линейка редукторов VRL имеет 13 типоразмеров. Мотор-редукторы комплектуются асинхронными электродвигателями мощностью от 0,12 до 132 кВт. Установка на оборудование осуществляется с помощью лапок или фланца. Корпус редуктора изготовлен из серого чугуна и окрашен специальной антикоррозийной эмалью синего цвета. Выходной вал редуктор имеет цилиндрическую форму. Для фиксации звездочек или шкивов на валу имеется шпонка.

Мотор-редукторы Vemper серии VRL, VRLF представлены в 13 типоразмерах с возможностью комплектации асинхронными электродвигателями мощностью 0,12 - 132 кВт. Благодаря широкому диапазону передаточных чисел в пределах 1,30 ... 289,74 агрегат обеспечивает стабильную частоту вращения в пределах от 4 до 700 об/мин. Крутящий момент на тихоходном валу в пределах 36 – 18000 Нм.

Базовые характеристики

Номинальная мощность электродвигателя: от 0,12 до 132 кВт;
Крутящий момент на выходном валу: от 4 до 90952 Нм;
Диапазон передаточных чисел: 1,30 ... 289,74
Частота вращения выходного вала: от 4 до 700 об/мин;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
VRL 105, VRL(F) 105, VRL 110, VRL(F) 110, VRL 115, VRL(F) 115, VRL 120, VRL(F) 120, VRL 125, VRL(F) 125, VRL 130, VRL(F) 130, VRL 135, VRL(F) 135, VRL 140, VRL(F) 140, VRL 145, VRL(F) 145, VRL 150, VRL(F) 150, VRL 155, VRL(F) 155, VRL 160, VRL(F) 160, VRL 165, VRL(F) 165

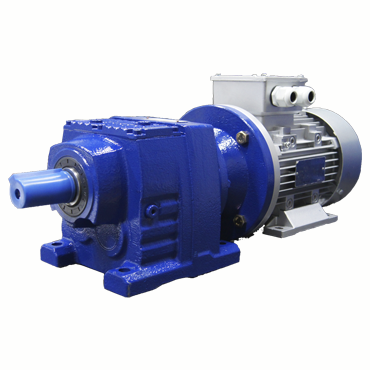

Соосно-цилиндрические мотор-редукторы VRL

Система обозначения цилиндрических плоских мотор-редукторов серии VRL

Цилиндрический мотор-редуктор VRL (F) 115-56,73-25-0,55 Е В5-М1 где:

VRL(F)	Модель редуктора
	VRL VRL(F)	На лапах и с моторным фланцем В5 На фланце и с моторным фланцем В5
115	Типоразмер (VRL 105, VRL 110, VRL 115, VRL 120, VRL 125, VRL 130, VRL 135, VRL 140, VRL 145, VRL 150, VRL 155, VRL 160, VRL 165)
56.73	Передаточное число (1,30 ... 289,74)
25	Частота вращения выходного вала (об/мин)
0.55	Мощность электродвигателя, кВт
E	Наличие у электродвигателя электромагнитного тормоза
B5	Тип фланца (В5, В14)

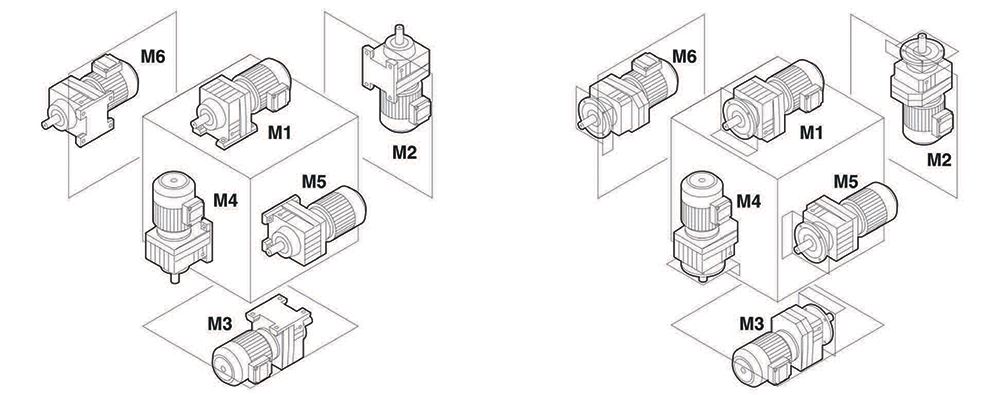

M1	Монтажная позиция (М1, М2, М3, М4, М5, М6)

Типоразмер	M max, Нм	D - выходного вала, мм
VRL 105	90	20
VRL 110	200	25
VRL 115	280	25
VRL 120	450	30
VRL 125	530	35
VRL 130	650	35
VRL 135	760	40
VRL 140	1500	50
VRL 145	3000	60
VRL 150	5000	70
VRL 155	7000	90
VRL 160	12000	110
VRL 165	18000	120

Модификации мотор-редукторов

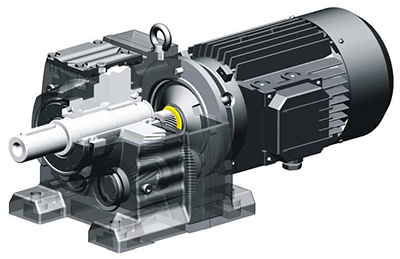

Модификации мотор-редукторов VRL

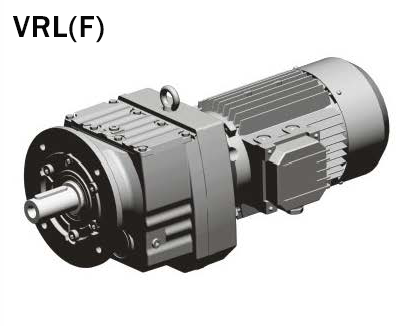

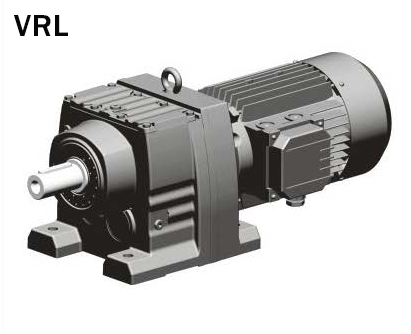

Соосно-цилиндрические мотор-редукторы VRL на лапах	Соосно-цилиндрические мотор-редукторы VRL(F) на фланце

Технические данные

корпус редуктора - чугун
зубчатые колеса - легированная сталь
вал - конструкционная сталь
смазка - синтетическое масло

Смазочные материалы

Вид смазочного вещества	Температура окружающей среды
Минеральное масло	Цилиндро-червячные редукторы ISO VG 680 0...40°C	Degol	-	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 680		SP 680	CLP 680	GEM 1-680N	XP 680	Omala S2
		Degol BG 680 Plus			CLP 680 Plus		Mobilgear XMP 680	G 680
	ISO VG 220 -10...40°C (стандартное исполнение)	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 220	GR-XP 220	SP 220	CLP 220	GEM 1-220	XP 220	Omala S2
		Degol BG 220 Plus		Alpha MW 220	CLP 220 Plus		Mobilgear XMP 220	G 220
				Alpha
				MAX 220
	ISO VG 100 -15...25°C	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 100	GR-XP 100	SP 100	CLP 100	GEM 1-100	XP 100	Omala S2
		Degol		Alpha	CLP 100		Mobilgear	G 100
		BG 100 Plus		MW 100	Plus		XMP 100
				Alpha
				MAX 100
Синтетическое масло (полигликоль)	Цилиндро- червячные редукторы ISO VG 680 -20...60°C (стандартное исполнение)	Degol GS 680	Enersyn SG-XP 680		Renolin PG 680	Klübersynth GH 6-680	Glygoyle 680	Shell Omala S4 WE 680
Синтетическое масло (полигликоль)	ISO VG 220 -25...80°C	Degol GS 220	Enersyn SG-XP 220	Alphasyn PG 220	Renolin PG 220	Klübersynth GH 6-220	Glygoyle 220	Shell Omala S4 WE 220
Синтетическое масло (углеводород)	Цилиндро- червячные редукторы CLP HG ISO VG 460 -30...80°C*	-	-	-	-	Klübersynth EG 4-460	Mobil SHC 634	Shell Omala 460 HD
Синтетическое масло (углеводород)	CLP HC ISO VG 220 -40...80°C*	-	Enersyn EP-XF	-	Renolin Unisyn CLP 220	Klübersynth EG 4-220	Mobil SHC 630	Shell Omala S4 GX 220
Масло, способное к биологическому расщеплению	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Plantogear 680 S	-	-	-
Масло, способное к биологическому расщеплению	ISO VG 220 -5...40°C	Degol BAB 220	Biogear SE 220	Careclub GES 220	Plantogear 220 S	Klübersynth GEM 2-220	-	Shell Naturelle Gear Oil EP 220
Масло, неопасное при попадании на продукты питания1)	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Geralyn	Klüberoil 4	Mobil DTE	Shell
					SF 680	UH1-680N	FM 680	Cassida
					SF 680	UH1-680N	FM 680	Cassida
						Klübersynth UH1 6-680		Fluid GL 680
	ISO VG 220 -25...40°C	Eural Gear 220	-	Vitalube GS 220	Geralyn AW 220	Klüberoil 4 UH1-220N	Mobil DTE FM 220	Shell Cassida
					Geralyn SF 220	Klübersynth UH1 6-220		Fluid GL 220
Синтетическая консистентная смазка	-25...60°C	Aralub BAB EPO	-	Alpha Gel 00	Renolit LST 00	Klübersynth GE46-1200 UH1-220N Klübersynth UH1 14-16001)	Glygoyle Grease 00	Shell Gadus S5 V 142 W 00
