Цилиндрические соосные мотор-редукторы Watt Drive (Ватт Драйв) серии WEG

Соосно-цилиндрические мотор-редукторы серии WEG от австрийского производителя приводной техники Watt Drive выпускаются в 12 типоразмерах. Габариты C00, C01, C03, C05, C06 изготовлены из прочного сплава алюминия методом литья под давлением. Другие типоразмеры имеют чугунный корпус. Комплектуются мотор-редукторы WEG асинхронными электродвигателями мощностью 0,12 - 55 кВт с возможностью установки электротормоза. Заказчику доступны агрегаты с передаточным отношением в пределах 0,8 – 13500.

Базовые характеристики

  • Передаточные отношения 0,8 - 13500;
  • Обороты тихоходного вала 0,02 - 2500 об/мин;
  • Крутящий момент 23 - 14 500 Нм;
  • Мощность электродвигателя 0,12 - 55 кВт;
  • Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
  • Напряжение питания 220/380В, 50/60 Гц;
  • Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
C00, C01, C03, C05, C06, C07, C08, C09, C10, C13, C14, C16

Типоразмер

C00

C01

C03

C05

C06

C07

C08

C09

C10

C13

C14

C16

Материал корпуса

Алюминий

Серый чугун



Варианты исполнения

Монтаж на лапах и фланцевое исполнение B5 с выходным валом Фланцевое исполнение B14 с выходным валом Фланцевое исполнение с выходным валом
На лапах с выходным валом Монтаж на лапах и фланцевое исполнение B14 с выходным валом



A

Монтаж на лапах и фланцевое исполнение B5 с выходным валом

C

Фланцевое исполнение B14 с выходным валом

F

Фланцевое исполнение с выходным валом

G

На лапах с выходным валом

W

Монтаж на лапах и фланцевое исполнение B14 с выходным валом

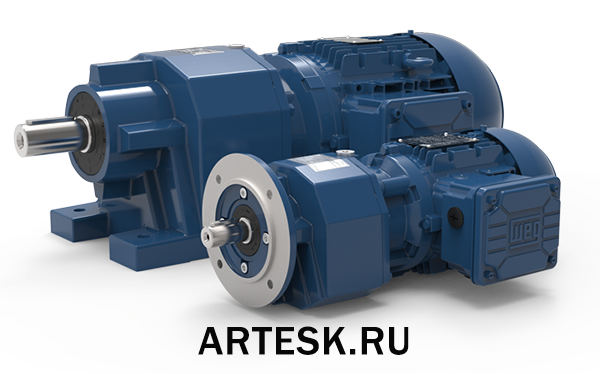

Цилиндрические мотор-редукторы Watt Drive WEG



Удаление воздуха из редуктора

Сапун для удаления воздуха из редуктора

Сапун для удаления воздуха из редуктора

Цилиндрические редукторы типоразмеров от C00 до C06 не оснащены отверстием для удаления воздуха и резьбовым отверстием для слива масла. Они поставляются со смазкой на весь срок службы. Цилиндрические редукторы серии C07 и выше по умолчанию оснащены сапунами для удаления воздуха с предохранительной лентой. Сапун для удаления воздуха расположен в соответствии с монтажным положением.

Внутреннее устройство редуктора

Консольные и осевые нагрузки на выходной вал редуктора



Система обозначения цилиндрических мотор-редукторов Watt Drive серии WEG

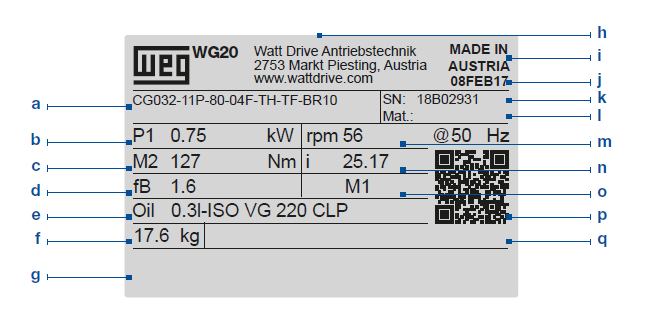

Шильдик редуктора Watt Drive серии WEG

Шильдик редуктора Watt Drive серии WEG



a

Типовой код

j

Дата производства

b

Мощность двигателя

k

Серийный номер

c

Выходной крутящий момент

l

Номер материала

d

Сервис фактор

m

Выходная скорость и частота

e

Тип и количество смазки

n

Общее передаточное число

f

Масса

o

Монтажное положение

g

Код ATEX (если применимо)

p

QR-код с дополнительной информацией

h

Адрес производителя

q

Дополнительная информация

i

Страна происхождения

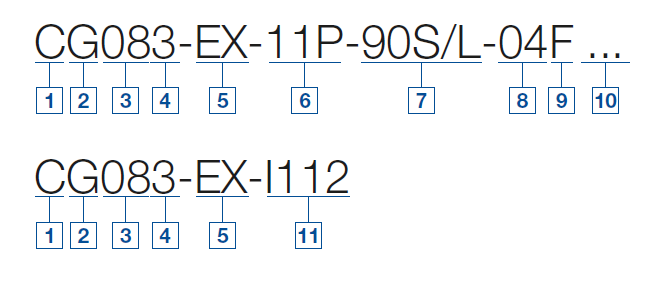

Пример обозначения: CG083-EX-11P-90S/L-04F ...

1 Тип: C = Цилиндрический редуктор
2 Вариант исполнения: A - Монтаж на лапах и фланцевое исполнение B5 с выходным валом
C - Фланцевое исполнение B14 с выходным валом
F - Фланцевое исполнение с выходным валом
G - На лапах с выходным валом
W - Монтаж на лапах и фланцевое исполнение B14 с выходным валом
3 Размер: C00, C01, C03, C05, C06, C07, C08, C09, C10, C13, C14, C16
4 Количество ступеней: 2 = 2 ступени редуктора, 3 = 3 ступени редуктора
5 Исполнение ATEX: Эксплуатация во взрывоопасных средах
6 Тип двигателя: 11N = двигатель из алюминия IE1
11P = двигатель из алюминия IE3
22P = двигатель из чугуна IE3
7 Размер корпуса двигателя: 63 90S/L 112M L132M 180M 225S/M
71 100L 132S 160M 180L 250S/M
80 L100L 132M 160L 200L
8 Количество полюсов: 04 = 4 полюса
06 = 6 полюсов
9 Индикатор питания: D, E, F, G
10 Модули двигателя: смотреть в каталоге
11 Адаптеры, блок ввода: IEC Адаптер NEMA Адаптер SERVO Адаптер
I63 I160 N56 N254 S92 S141 U2
I71 I180 N143 N284 S105 S142 U3
I80 I200 N182 N324 S114 S180 U5
I90 I225 N184 N364 S115 S189 U6
I100 I250 N213 S130 S190 U7
I112 I280
I132



Основные характеристики

Размер

C00

C01

C03

C05

C06

C07

C08

C09

C10

C13

C14

C16

Диаметр выходного вала 20 20 25 30, 35 35 40 50 60 70 90 110 120

Мощность [kW]

0.12 - 0.75

0.12 - 1.5

0.12 - 3

0.12 - 7.5

0.12 - 9.2

0.12 - 15

0.18 - 22

0.55 - 30

1.1 - 30

4 - 55

4 - 55

11 - 75

Крутящий момент [Nm]

50

85

200

400

600

820

1550

3000

4500

8000

13000

18000

Передаточное отношение

2.44-47.44

3.09-66.5

3.34-286.32

3.83-328.43

3.73-375.71

5.30-351.33

5.12-368.94

4.22-306.73

4.19-246.43

4.00-204.88

5.17-206.88

5.96-234.67

Количество ступеней

2

2

2 / 3

2 / 3

2 / 3

2 / 3

2 /3

2 / 3

2 / 3

2 / 3

2 / 3

2 / 3

Материал корпуса

алюминий

серый чугун

Смазочные материалы

Количество ступеней

Тип с корпуса в исполнении на лапах

Монтажное положение

M1

M2

M3

M4

M5

M6

2

C00

0.1 l

0.3 l

0.3 l

0.3 l

0.2 l

0.2 l

C01

0.1 l

0.4 l

0.4 l

0.3 l

0.3 l

0.3 l

C03

0.3 l

0.7 l

0.6 l

0.6 l

0.5 l

0.4 l

C05

0.4 l

1.2 l

1.1 l

1.2 l

0.8 l

0.7 l

C06

0.5 l

1.6 l

1.6 l

1.5 l

1.1 l

1.0 l

C07

1.6 l

3.8 l

3.6 l

4.6 l

2.8 l

2.4 l

C08

3.4 l

7.1 l

6.7 l

8.9 l

4.7 l

5.4 l

C09

10.0 l

13.5 l

13.0 l

15.5 l

10.5 l

12.5 l

C10

14.5 l

21.0 l

16.5 l

22.5 l

14.5 l

18.5 l

C13

24.0 l

34.0 l

29.0 l

37.5 l

26.0 l

28.5 l

C14

36.0 l

49.0 l

43.5 l

56.0 l

36.5

44.0 l

C16

64.5 l

92.5 l

77.5 l

98.5 l

64.5 l

75.5 l

3

C03

0.2 l

0.7 l

0.7 l

0.6 l

0.4 l

0.4 l

C05

0.3 l

1.1 l

1.1 l

1.1 l

0.7 l

0.7 l

C06

0.3 l

1.5 l

1.6 l

1.4 l

1.0 l

0.9 l

C07

1.5 l

3.6 l

3.5 l

4.4 l

2.6 l

2.4 l

C08

3.3 l

6.9 l

6.6 l

8.8 l

4.8 l

5.1 l

C09

9.5 l

13.0 l

12.5 l

15.0 l

10.0 l

12.0 l

C10

13.5 l

20.0 l

16.0 l

21.5 l

14.0 l

17.5 l

C13

22.0 l

31.5 l

27.0 l

34.5 l

25.0 l

26.0 l

C14

33.0 l

45.5 l

40.5 l

51.5 l

34.5 l

40.0 l

C16

58.5 l

85.5 l

72.5 l

91.5 l

60.5 l

68.5 l



Количество ступеней

Тип с корпусом во фланцевом исполнении

Монтажные позиции

M1

M2

M3

M4

M5

M6

2

C00

0.1 l

0.3 l

0.4 l

0.3 l

0.2 l

0.3 l

C01

0.2 l

0.4 l

0.5 l

0.5 l

0.3 l

0.4 l

C03

0.4 l

0.8 l

0.7 l

0.8 l

0.5 l

0.5 l

C05

0.6 l

1.3 l

1.2 l

1.5 l

0.9 l

1.0 l

C06

0.9 l

1.8 l

1.9 l

2.2 l

1.9 l

1.4 l

C07

1.6 l

3.8 l

3.6 l

4.6 l

2.8 l

2.4 l

C08

3.4 l

7.1 l

6.7 l

8.9 l

4.7 l

5.4 l

C09

10.0 l

13.5 l

13.0 l

15.5 l

10.5 l

12.5 l

C10

14.5 l

21.0 l

16.5 l

22.5 l

14.5 l

18.5 l

C13

24.0 l

34.0 l

29.0 l

37.5 l

26.0 l

28.5 l

C14

36.0 l

49.0 l

43.5 l

56.0 l

36.5

44.0 l

C16

64.5 l

92.5 l

77.5 l

98.5 l

64.5 l

75.5 l

3

C03

0.3 l

0.7 l

0.7 l

0.7 l

0.5 l

0.5 l

C05

0.5 l

1.2 l

1.3 l

1.5 l

0.9 l

1.0 l

C06

0.8 l

1.7 l

1.8 l

2.1 l

1.2 l

1.3 l

C07

1.5 l

3.6 l

3.5 l

4.4 l

2.6 l

2.4 l

C08

3.3 l

6.9 l

6.6 l

8.8 l

4.8 l

5.1 l

C09

9.5 l

13.0 l

12.5 l

15.0 l

10.0 l

12.0 l

C10

13.5 l

20.0 l

16.0 l

21.5 l

14.0 l

17.5 l

C13

22.0 l

31.5 l

27.0 l

34.5 l

25.0 l

26.0 l

C14

33.0 l

45.5 l

40.5 l

51.5 l

34.5 l

40.0 l

C16

58.5 l

85.5 l

72.5 l

91.5 l

60.5 l

68.5 l



Рекомендуемые марки масел

Рекомендуемая температура окружающей среды

-10 °C ... +60 °C

-20 °C ... +80 °C

-25 °C ... +60 °C

-40 °C ... +80 °C

-20 °C ... +40 °C

DIN (ISO)

CLP (mineral oil) 1)

CLP PG (polyglycol oil)

CLP PG (polyglycol oil)

CLP-HC (polyalphaolefin oil) 2)

food grade

ISO VG

220

460

220

220

220

ARAL

Degol BG 220

Degol GS 460

Degol GS 220

Degol PAS 220

-

BP

Energol GR-XP 220

Enersyn SG-XP 460

Enersyn SG-XP 220

Enersyn HTX 220

-

Castrol

Alpha SP 220

Alphasyn PG 460

Alphasyn PG 220

Alphasyn HTX 220

Optileb GT 220

Klüber

Klüberoil GEM 1-220 N

Klübersynth GH 6-460

Klübersynth GH 6-220

Klübersynth GEM 4-220 N

Klüberoil 4UH1 220 N

Mobil

Mobilgear 600 XP 220

Glygoyle 460

Glygoyle 220

SHC 630

SHC Cibus 220

Shell

Omala S2 G 220

Omala S4 WE 460

Omala S4 WE 220

Omala S4 GX 220

-

Addinol

Gear Oil 220 F

Poly Gear PG 460

Poly Gear PG 220

Eco Gear 220 S

Ecoleb 220 FG



Габаритные и присоединительные размеры

Редуктор CG00, CW00, CC00, CF00, CA00

Редуктор CG01, CW01, CC01, CF01, CA01

Редуктор CG03, CW03, CC03, CF03, CA03

Редуктор CG05, CW05, CC05, CF05, CA05

Редуктор CG06, CW06, CC06, CF06, CA06

Редуктор CG07, CW07, CC07, CF07, CA07

Редуктор CG08, CW08, CC08, CF08, CA08

Редуктор CG09, CW09, CC09, CF09, CA09

Редуктор CG10, CW10, CC10, CF10, CA10

Редуктор CG13, CW13, CC13, CF13, CA13

Редуктор CG14, CW14, CC14, CF14, CA14

Редуктор CG16, CW16, CC16, CF16, CA16



Монтажные положения

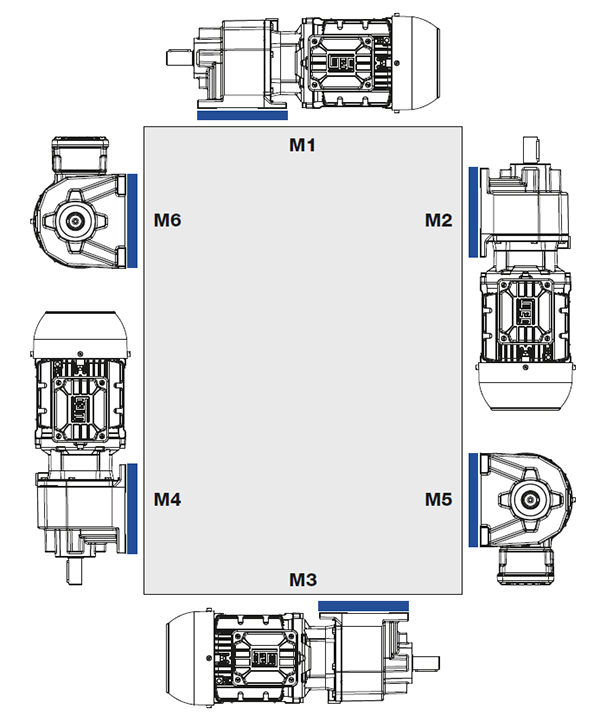

Монтажные положения WEG на лапах

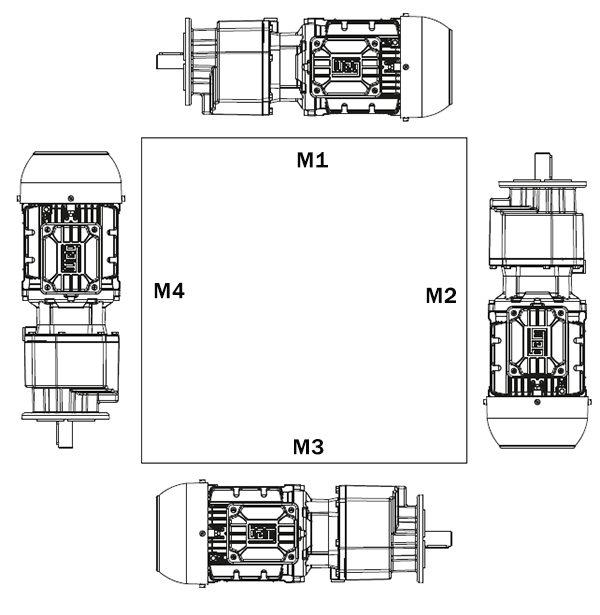

Монтажные положения WEG на фланце

Выходные обороты и мощность электродвигателей (кВт)

Технические параметры



Положение клемной коробки электродвигателя

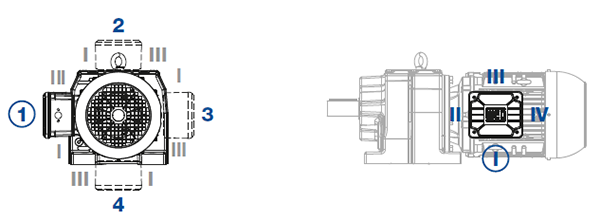

Положение клемной коробки электродвигателя лапы

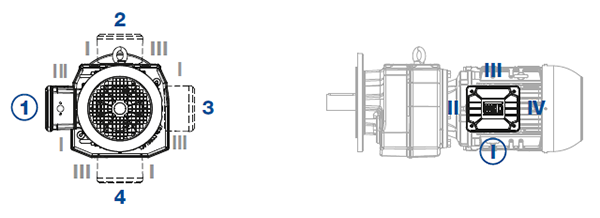

Положение клемной коробки электродвигателя фланец
