Габаритные размеры мотор-редукторов Watt Drive (Ватт Драйв) серии WEG: CG06, CW06, CC06, CF06, CA06



Назад

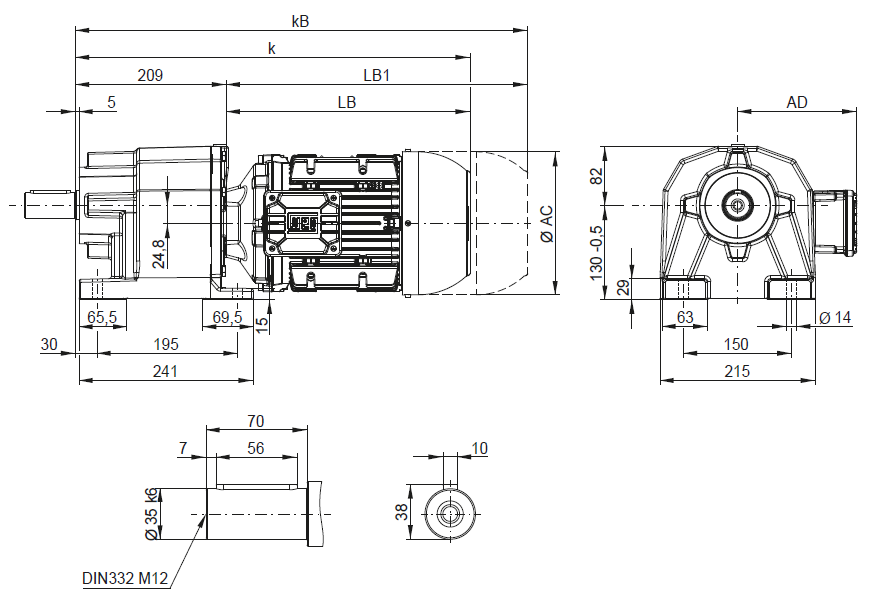

CG06 - на лапах

CG06 - на лапах

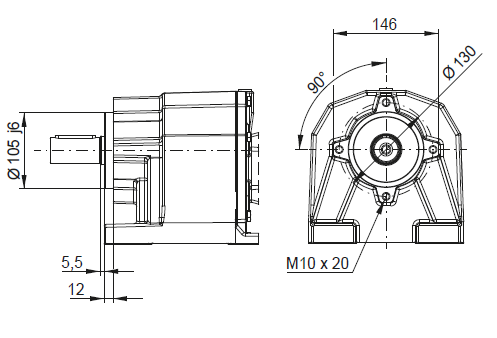

CW06 - На лапах с фланцевым исполнением B14 + центрирующее и резьбовое отверстие

CW06 - На лапах с фланцевым исполнением B14 + центрирующее и резьбовое отверстие

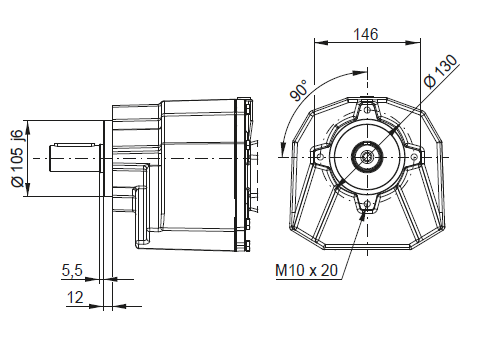

CC06 - B14 фланцевое исполнение + центрирующее и резьбовое отверстие

CC06 - B14 фланцевое исполнение + центрирующее и резьбовое отверстие

Типоразмер электродвигателя

63

71

80

90S/L

100L

L100L

112M

132S,M

L132M

AC

126

141

159

178

199

199

221

261

261

AD

125

133

142

152

162

162

180

200

200

k

413

447

455

497

547

585

557

622

660

kB

457

496

513

570

631

669

644

740

778

LB

204

238

246

288

338

376

348

413

451

LB1

248

287

304

361

422

460

435

531

569

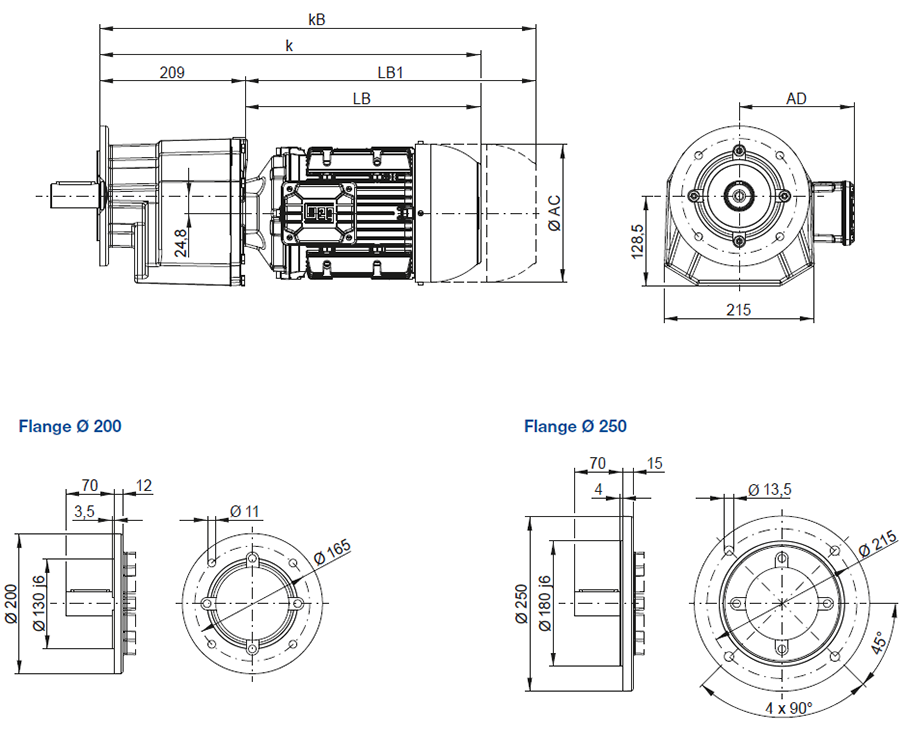

CF06 - Фланцевое исполнение

CF06 - Фланцевое исполнение

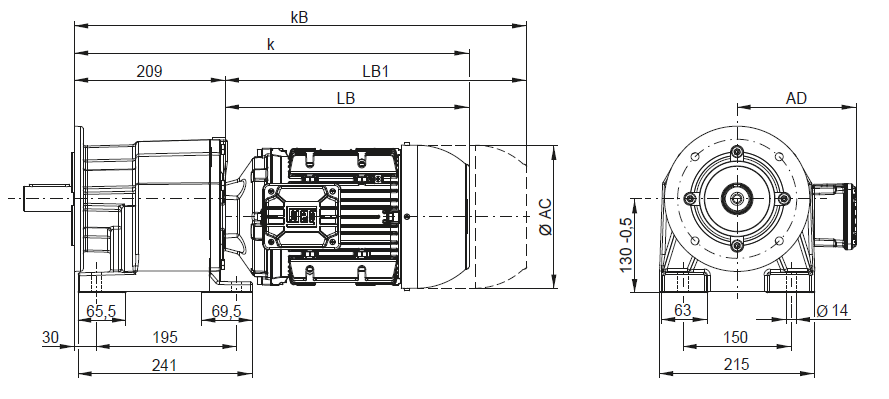

CA06 - Монтаж на лапах и исполнение с фланцем B5

CA06 - Монтаж на лапах и исполнение с фланцем B5
