Коническо-цилиндрические редукторы SITI серии MBH 56, MBH 63, MBH 80, MBH 100, MBH 125, MBH 140, MBH 160, MBH 180, MBH 200: характеристики, устройство, принцип работы, цена

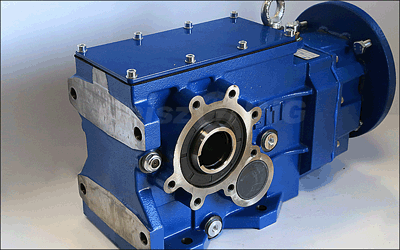

Цилиндро-конические мотор-редукторы серии MBH производства Италия (SITI) используются в качестве привода различных машин и агрегатов. Редукторы MBH имеют хорошие показатели КПД, что позволяет эксплуатировать их в тяжелых условиях до 24 часов в сутки. Вращение передается под прямым углом, передаваемая мощность в пределах 0,25 – 55 кВт. Линейка MBH состоит из девяти типоразмеров, комплектуются редукторы общепромышленными асинхронными электродвигателями. Редукторы MBH 56 изготовлены из сплава алюминия марки EN AC-46100 UNI EN 1706, остальные типоразмеры из серого чугуна марки ENGJL-250 UNI EN 1561. В качестве дополнительной опции редуктора, начиная MBH 100 могут, комплектоваться эластичной муфтой на выходном валу (исполнение MBHGC).

Выходные валы редукторов MBH 56, MBH 63, MBH 80, MBH 100 установлены на радиальные шариковые подшипники, по запросу могут устанавливаться конические роликовые подшипники. Типоразмеры MBH 125, MBH 140, MBH 160, MBH 180, MBH 200 уже имеют в стандартном исполнении конические роликовые подшипники. Все редукторы могут комплектоваться по желанию заказчика выходными одно или двухсторонними валами, фланцами, а также реактивными тягами.

Передаточные отношения 7 - 266

Обороты тихоходного вала 3,5 - 420 об/мин

Крутящий момент 250 - 14000 Нм

Мощность электродвигателя 0,25 - 55 кВт



Редукторы SITI MBH имеют следующие типоразмеры:

MBH 56, MBH 63, MBH 80, MBH 100, MBH 125, MBH 140, MBH 160, MBH 180, MBH 200

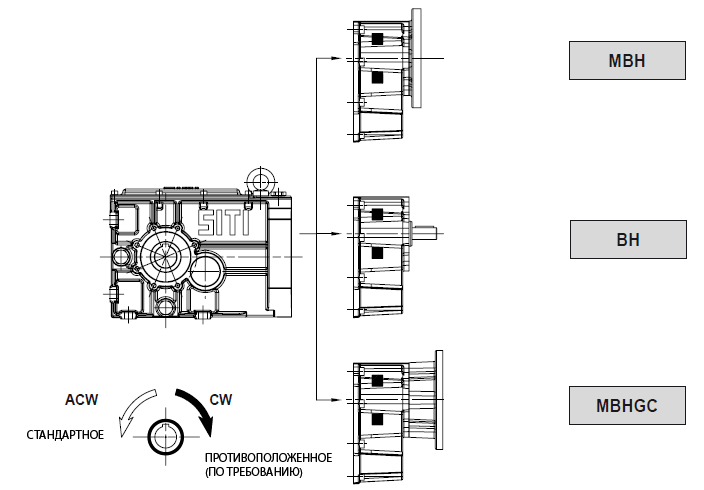

Мотор-редукторы следующие варианты исполнения:



BH, MBH, MBHGC



MBH
100
19,28
71
F
B6
15,0
1960
380
50
(4P)
1
2
3
4
5
6
7
8
9
10
11
  1. Тип редуктора (BH, MBH, MBHGC)
  2. Типоразмер редуктора (56, 63, 80, 100, 125, 140, 160, 180, 200)
  3. Передаточное отношение - i
  4. Частота вращения выходного вала (об/мин)
  5. Выходной фланец на тихоходном валу - F
  6. Монтажное положение редуктора (В3,В6,В7,В8,V5,V6)
  7. Мощность электродвигателя, кВт
  8. Крутящий момент на тихоходном валу, Н-м
  9. Номинальное напряжение электродвигателя, В
  10. Частота напряжения сети, Гц
  11. Количество полюсов обмотки электродвигателя, (2P, 4P, 6P)
Типоразмер

D - выходного вала, мм

Максимальный крутящий момент, Нм
MBH 56
25
185
MBH 63
35
480
MBH 80
45
880
MBH 100
50
1850
MBH 125
60
3100
MBH 140
70
5100
MBH 160
90
8100
MBH 180
100
11100
MBH 200
110
14100



Габаритные и присоединительные размеры

MBH 56

MBH 63

MBH 80

MBH 100

MBH 125

MBH 140

MBH 160

MBH 180

MBH 200

Монтажные положения, и количество масла

Каталог

Выходные обороты и мощность электродвигателей



Типоразмер
вес, кг
МВН56
7
МВН63
30
МВН80
40
МВН100
72
МВН125
97
МВН140
205
МВН160
260
МВН180
370
МВН 200
490
