Монтажные положения, и количество масла Nord

Монтажные положения, и количество масла Nord

Уровень масла

Масло [L]

 SK 11 E - 90 S/4 SK 11 F - 90 S/4

A51

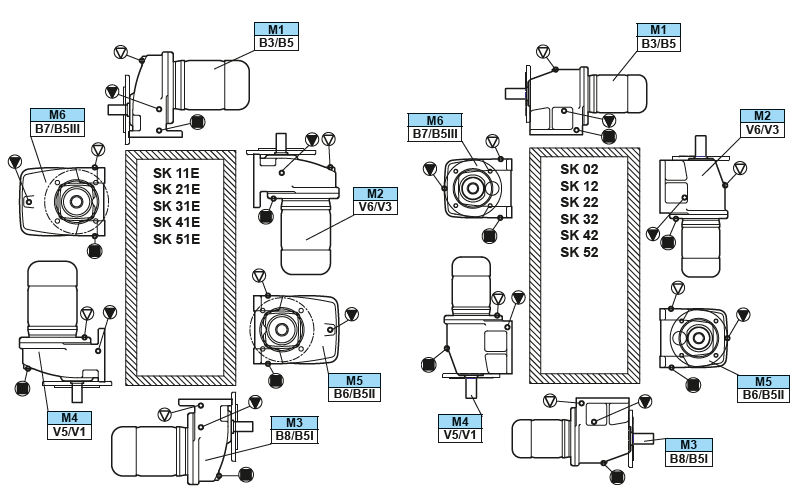

M1 M2 M3 M4 M5 M6

M1 M2 M3 M4 M5 M6

A53

B3 V6 B8 V5 B6 B7

B5 V3 B5I V1 B5II B5III

SK 11E

0,25 0,50 0,55 0,40 0,35 0,35

0,30 0,35 0,50 0,30 0,40 0,40

SK 21E

0,60 1,20 1,20 1,00 1,00 1,00

0,50 1,40 1,10 0,70 0,90 0,90

SK 31E

1,10 2,70 2,20 2,30 1,70 1,70

0,80 1,30 1,65 1,10 2,00 2,00

SK 41E

1,70 2,60 3,30 2,50 2,60 2,60

1,00 2,60 2,80 1,60 3,30 3,30

SK 51E

2,20 4,40 4,70 4,00 3,40 3,40

1,80 3,50 4,10 3,00 3,80 3,80

Масло [L]

 SK 12 - 90 S/4 SK 12 (F) - 90 S/4

SK 02

0,15 0,60 0,70 0,60 0,40 0,40

0,25 0,60 0,60 0,60 0,50 0,50

SK 12

0,25 0,75 0,85 0,75 0,50 0,50

0,35 0,85 0,90 0,90 0,60 0,60

SK 22

0,50 1,80 2,00 1,80 1,35 1,35

0,70 2,00 2,00 1,80 1,55 1,55

SK 32

0,90 2,50 3,00 2,90 2,00 2,00

1,30 2,90 3,30 3,10 2,40 2,40

SK 42

1,30 4,50 4,50 4,30 3,20 3,20

1,80 4,40 4,50 4,00 3,70 3,70

SK 52

2,50 7,00 6,80 6,80 5,10 5,10

3,00 6,80 6,20 7,40 5,60 5,60

Масло [L]

 SK 13 - 71 S/4 SK 13 (F) - 71 S/4

SK 62

6,50 15,0 13,0 16,0 15,0 15,0

7,00 15,0 14,0 18,5 16,0 16,0

SK 72

9,00 23,0 18,0 26,0 23,0 23,0

10,0 23,0 18,5 28,0 23,0 23,0

SK 82

14,0 35,0 27,0 44,0 32,0 32,0

15,0 37,0 29,0 45,0 34,5 34,5

SK 92

25,0 73,0 47,0 76,0 52,0 52,0

26,0 73,0 47,0 78,0 52,0 52,0

SK 102

36,0 79,0 66,0 102 71,0 71,0

40,0 81,0 66,0 104 72,0 72,0

Масло [L]

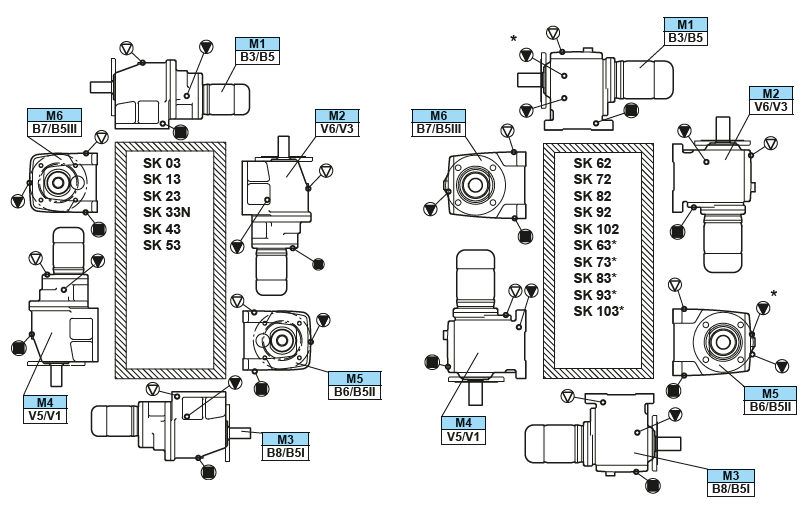

 SK 62 - 132 S/4 SK 63 - 100 L/4 SK 62 (F) - 132 S/4 SK 63 (F) - 100 L/4

SK 03

0,30 1,00 0,80 0,90 0,60 0,60

0,50 0,80 0,90 1,10 0,80 0,80

SK 13

0,60 1,25 1,10 1,20 0,70 0,70

0.,85 1,20 1,20 1,20 0,95 0,95

SK 23

1,30 2,40 2,30 2,35 1,60 1,60

1,50 2,60 2,50 2,80 2,80 2,80

SK 33N

1,60 2,90 3,20 3,70 2,30 2,30

2,50 3,40 3,50 4,40 2,60 2,60

SK 43

3,00 5,60 5,30 6,60 3,60 3,60

3,50 5,70 5,00 6,10 4,10 4,10

SK 53

4,50 8,70 7,70 8,70 6,00 6,00

5,20 8,40 7,00 8,90 6,70 6,70

Масло [L]

 SK 12/02 - 63 S/4 SK 12/02 (F) - 63 S/4

SK 63

13,0 14,5 14,5 16,0 13,0 13,0

13,5 14,0 15,5 18,0 14,0 14,0

SK 73

20,5 20,0 22,5 27,0 20,0 20,0

22,0 22,5 23,0 27,5 20,0 20,0

SK 83

30,0 31,0 34,0 37,0 33,0 33,0

31,0 34,0 35,0 40,0 34,0 34,0

SK 93

53,0 70,0 59,0 72,0 49,0 49,0

53,0 70,0 59,0 74,0 49,0 49,0

SK 103

74,0 71,0 74,0 97,0 67,0 67,0

69,0 78,0 78,0 99,0 67,0 67,0
