Соосно-цилиндрические мотор-редукторы NORD серии SK: характеристики, устройство, принцип работы, цена

Цилиндрические соосные мотор-редукторы серии SK от немецкого производителя NORD подразделяются на 11 типоразмеров и комплектуются электродвигателями, мощностью от 0,12 кВт до 160 кВт. Максимальный крутящий момент на выходном валу достигает 23000 Нм. Широкий ряд передаточных чисел достигается благодаря одной, двум или трем ступеням редукции. Для достижения максимальных значений передаточного отношения возможен вариант конструкции со сдвоенным редуктором. Для удобства монтажа редукторы поставляются с креплением на лапах и на фланцах. Все элементы редуктора изготовлены на современных ЧПУ машинах и имеют высокую размерную точность, поэтому вовремя эксплуатации отсутствуют шум и вибрации. Зубчатые пары изготовлены из прочной легированной стали с последующей закалкой на мартенсит. Корпус редуктора, в зависимости от типоразмера, отливается из серого чугуна или сплава алюминия и окрашен специальной антикоррозийной эмалью.

Передаточные отношения 1.35 - 14340

Обороты тихоходного вала 0,1 - 2300 об/мин

Крутящий момент 10-26000 Нм

Серия имеет следующие типоразмеры:

1-ступенчатые	2-ступенчатые	3-ступенчатые	4-ступенчатые (сдвоенные редукторы)	5-ступенчатые (сдвоенные редукторы)	6-ступенчатые (сдвоенные редукторы)
	SK 02	SK 03
SK 11 E	SK 12	SK 13	SK 12/02
SK 21 E	SK 22	SK 23	SK 22/02
SK 31 E	SK 32	SK 33 N	SK 32/12
SK 41 E	SK 42	SK 43	SK 42/12
SK 51 E	SK 52	SK 53	SK 52/12
	SK 62	SK 63		SK 63/22	SK 63/23
	SK 72	SK 73		SK 73/22, SK 73/32	SK 73/23
	SK 82	SK 83		SK 83/32, SK 83/42	SK 83/33 N
	SK 92	SK 93		SK 93/42, SK 93/52	SK 93/43
	SK 102	SK 103		SK 103/52	SK 103/53

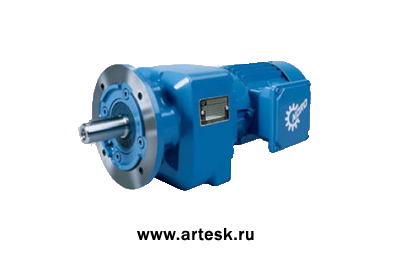

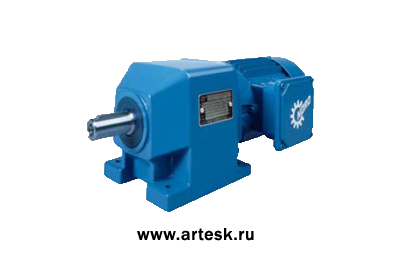

Исполнение лапы	Исполнение фланец

Производитель - NORD
Материал корпуса - cерый чугун, сплав алюминия
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой

Исполнения редукторов

Корпус для крепления на лапах	Корпус для фланцевого монтажа (F)	Модель
		SK 11 E(F) - 90 S/4 Цилиндрический соосный мотор-редуктор, одноступенчатый
		SK 12 (F) - 90 S/4 Цилиндрический соосный мотор-редуктор, двухступенчатый
		SK 13 (F) - 71 S/4 Цилиндрический соосный мотор-редуктор, трехступенчатый
		SK 62 (F) - 132 S/4 SK 63 (F) - 100 L/4 Цилиндрический соосный мотор-редуктор, двух- и трехступенчатый
		SK 12/02 (F) - 63 S/4 Цилиндрический соосный мотор-редуктор, четырехступенчатый
		SK 63/22(F) - 80 S/4 Цилиндрический соосный мотор-редуктор, пяти- и шестиступенчатый

Поставляемые исполнения

Сокращение	Значение	Цилиндрические соосные редукторы	Цилиндрические редукторы с параллельными валами	Цилиндро-конические редукторы	Цилиндро-червячные редукторы
нет	Сплошной выходной вал, крепление на лапах	+		+	+
A	Полый выходной вал		+
AF	Полый выходной вал, фланец B5		+	+5)	+
AX	Полый выходной вал, крепление на лапах		+1)	+
AXF	Полый выходной вал, крепление на лапах, фланец B5			+
AXZ	Полый выходной вал, крепление на лапах, фланец B14			+
AZ	Полый выходной вал, фланец B14		+1)	+5)	+
AZD	Полый выходной вал, фланец B14 с упором против проворачивания			+2)5)	+
AZK	Полый выходной вал, фланец B14 с консолью против проворачивания			+
B	Фиксирующий элемент для полого выходного вала		+	+	+
E	Одноступенчатый	+
EA	Полый выходной вал, шлицевой, DIN 5480		+4)	+4)
EF	Одноступенчатый, фланец B5	+
F	Сплошной выходной вал, фланец B5	+
G	Резиновый амортизатор для упора против проворачивания		+
H	Защитный кожух для полого выходного вала		+	+	+
IEC	Адаптер для стандартного электродвигателя	+	+	+	+
LX	Сплошной выходной вал, двухсторонний, крепление на лапах			+	+
R	Встроенная блокировка обратного хода			+
RLS	Блокировка обратного хода в присоединении W	+	+	+	+
S	Полый вал со стяжной муфтой		+	+	+
V	Сплошной выходной вал		+
VF	Сплошной выходной вал, фланец B5		+	+5)	+
VL	Усиленные подшипники	+	+	+	+
VL2	Дополнительный усиленный подшипниковый узел для перемешивающих устройств		+	+
VL 3	Дополнительный усиленный подшипниковый узел для перемешивающих устройств с повышенной защитой от протечек масла		+	+
VX	Сплошной выходной вал, крепление на лапах		+1)
VXF	Сплошной выходной вал, крепление на лапах, фланец B5			+
VXZ	Сплошной выходной вал, крепление на лапах, фланец B14			+
VZ	Сплошной выходной вал, фланец B14		+1)	+5)
W	Исполнение редуктора со свободным входным валом	+	+	+	+
XF	Сплошной выходной вал, крепление на лапах, фланец B5	+3)
XZ	Сплошной выходной вал, крепление на лапах, фланец B14	+3)

Типоразмер	Количество ступеней	Диапазон передаточных чисел	Максимальный крутящий момент (Нм)	D - выходного вала, мм
SK 11E	1	1,35 - 9,11	55	20
SK 21E	1	1,46 - 10,20	79	25
SK 31E	1	1,39 - 10,20	188	30
SK 41E	1	1,41 - 14,80	295	35
SK 51E	1	1,24 - 13,27	1130	40
SK 02	2	2,95 - 73,06	100	20
SK 12	2	2,96 - 72,63	188	25
SK 22	2	2,79 - 86,30	345	30
SK 32	2	2,96 - 81,27	678	40
SK 42	2	3,02 - 105,08	1249	45
SK 52	2	2,78 - 86,92	1925	55
SK 62	2	2,97 - 48,73	3125	65
SK 72	2	2,76 - 43,71	4715	75
SK 82	2	2,89 - 48,82	6877	90
SK 92	2	3,51 - 35,47	10790	110
SK 102	2	4,28 - 38,81	17380	130
SK 03	3	65,50 - 313,11	115	20
SK 13	3	68,40 - 420,83	199	25
SK 23	3	64,80 - 516,65	345	30
SK 33N	3	88,18 - 740,37	679	40
SK 43	3	40,98 - 1071,82	1295	45
SK 53	3	58,94 - 728,20	1950	55
SK 63	3	17,37 - 372,21	3710	65
SK 73	3	18,00 - 205,61	5670	75
SK 83	3	21,04 - 216,61	9190	90
SK 93	3	19,12 - 187,89	13985	110
SK 103	3	21,19 - 207,47	23170	130

Пример условного обозначения для заказа

SK 31 E - 71 S/4 где:

31 E - Цилиндрический соосный редуктор, 1-ступенчатый
71 - Трехфазный электродвигатель 71S
4 - 4-х полюсный электродвигатель

SK 52 F - W где:

52 - Цилиндрический соосный редуктор, 2-ступенчатый
F - Корпус в исполнении для фланцевого монтажа B5
W - Свободный приводной вал

Габаритные и присоединительные размеры

Монтажные положения, и количество масла

Устройство редуктора

Радиальные и осевые нагрузки

Выходные обороты и мощность электродвигателей (кВт)

Варианты цилиндрических редукторов

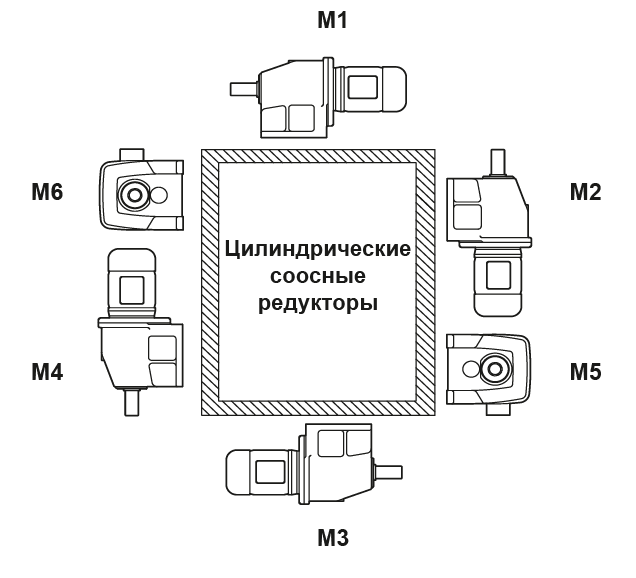

Компания NORD предлагает цилиндрические соосные мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (M1, M2, M3, M4, M5, M6).

Варианты цилиндрических редукторов
