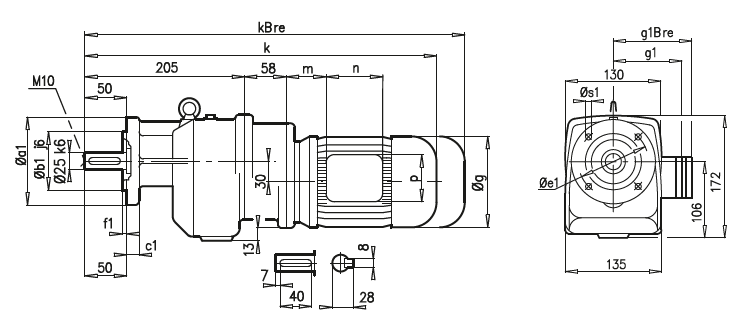

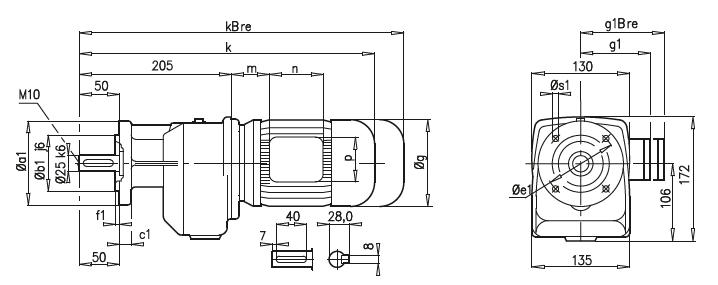

Габаритные и присоединительные размеры NORD мотор-редукторы SK 13, SK 13F

a1

b1

c1

e1

f1

s1

120

80

10

100

3,0

7

140

95

10

115

3,0

9

160

110

10

130

3,5

9

A45

63 S/L

71 S/L

g

130

145

g1 / g1Bre

115 / 123

124 / 133

k / kBre

459 / 515

499 / 557

m / mBre

16 / 23

42 / 44

n / nBre

100 / 134

100 / 134

p / pBre

100 / 89

100 / 89
