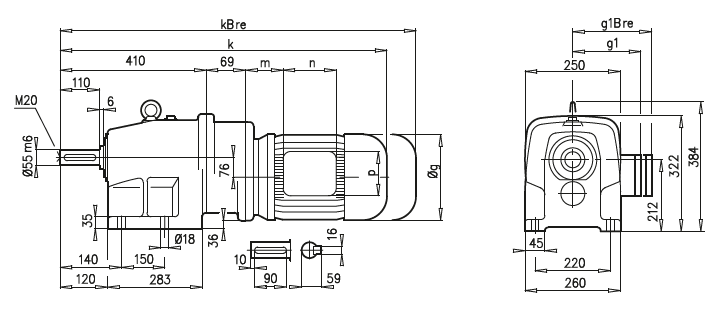

Габаритные и присоединительные размеры NORD мотор-редукторы SK 53, SK 53F

a1

b1

c1

e1

f1

s1

250

180

16

215

4,0

14

300

230

20

265

4,0

14

A45

71 S/L

80 S/L

90 S/L

100 L

112 M

g

145

165

183

201

228

g1 / g1Bre

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

k / kBre

709 / 767

734 / 798

775 / 850

805 / 896

828 / 921

m / mBre

36 / 43

41 / 45

46 / 50

52 / 56

68 / 72

n / nBre

100 / 134

114 153

114 / 153

114 / 153

114 / 153

p / pBre

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108
