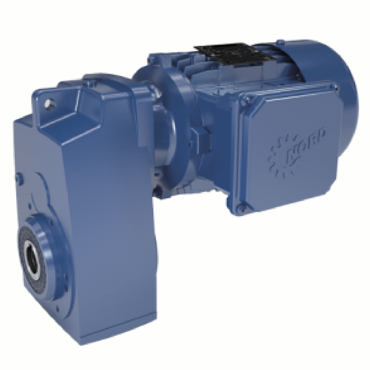

Цилиндрические плоские мотор-редукторы Nord серии SK 0182NB, SK 0282NB, SK 1382NB, SK 1282, SK 2282, SK 2382, SK 3282, SK 3382, SK 4282, SK 4382, SK 5282, SK 5382, SK 6282, SK 6382, SK 7282, SK 7382, SK 8282, SK 8382, SK 9282, SK 9382, SK 10282, SK 10382, SK 11282, SK 11382, SK 12382: характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург

Современные цилиндрические редукторы с параллельными валами от компании NORD обладают заслуженной популярностью во всем мире. Серия имеет 14 типоразмеров м комплектуется асинхронными электродвигателями мощность от 0,12 до 200 кВт. Монтаж осуществляется с помощью лапок или фланца, также возможен вариант насадки редуктора непосредственно на вал машины с последующей фиксацией с помощью реактивной тяги.

Мотор-редукторы Nord SK представлены 14 типоразмерами с возможностью комплектации асинхронными электродвигателями мощностью 0,12 - 200 кВт. Агрегат любого габарита обеспечивает стабильную скорость вращения в пределах от 0,1 до 700 об/мин, при этом крутящий момент варьируется в диапазоне 4 - 90952 Нм. Заказчику доступны редукторы с передаточным отношением в пределах 4,24 - 1366,83.

Базовые характеристики

Номинальная мощность электродвигателя: от 0,12 до 200 кВт;
Крутящий момент на выходном валу: от 4 до 90952 Нм;
Диапазон передаточных чисел: 4,24 - 1366,83
Частота вращения выходного вала: от 0,1 до 700 об/мин;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
SK 0182NB, SK 0282NB, SK 1382NB, SK 1282, SK 2282, SK 2382, SK 3282, SK 3382, SK 4282, SK 4382, SK 5282, SK 5382, SK 6282, SK 6382, SK 7282, SK 7382, SK 8282, SK 8382, SK 9282, SK 9382, SK 10282, SK 10382, SK 11282, SK 11382, SK 12382

SK 0182NB, SK 0282NB, SK 1382NB, SK 1282, SK 2282, SK 2382, SK 3282, SK 3382, SK 4282, SK 4382, SK 5282, SK 5382, SK 6282, SK 6382, SK 7282, SK 7382, SK 8282, SK 8382, SK 9282, SK 9382, SK 10282, SK 10382, SK 11282, SK 11382, SK 12382

Система обозначения цилиндрических плоских мотор-редукторов серии SK

Типоразмеры

2-ступенчатый	3-ступенчатый	4-ступенчатый (сдвоенные редукторы)	5-ступенчатый (сдвоенные редукторы)
SK 0182 NB
SK 0282 NB
SK 1282	SK 1382 NB	SK 1282/02
SK 2282	SK 2382	SK 2282/02
SK 3282	SK 3382	SK 3282/12
SK 4282	SK 4382	SK 4282/12
SK 5282	SK 5382	SK 5282/12
SK 6282	SK 6382		SK 6382/22, SK 6382/32
SK 7282	SK 7382		SK 7382/22, SK 7382/32
SK 8282	SK 8382		SK 8382/32, SK 8382/42
SK 9282	SK 9382		SK 9382/42, SK 9382/52
SK 10282	SK 10382		SK 10382/52
SK 11282	SK 11382		SK 11382/52
	SK 12382

SK 0282NB / V F - 71 S/4 где:

SK 0282NB - Цилиндрический редуктор, 2-ступенчатый
V - Сплошной выходной вал
F - Фланец B5
71 S - Трехфазный электродвигатель 71S
4 - 4-полюсный

SK 8382 A G B - W где:

SK 8382 - Цилиндрический редуктор с параллельными валами, 3-ступенчатый
A - Полый выходной вал
G - Резиновый амортизатор
B - Фиксирующий элемент
W - Свободный приводной вал

SK 10382/52 A Z S H - IEC 132 где:

SK 10382/52 - Цилиндрический редуктор с параллельными валами, 5-ступенчатый
A - Полый выходной вал
Z - Фланец B14
S - Стяжная муфта
H - Защитный кожух
IEC 132 - Присоединение IEC для двигателей типоразмера 132

Типоразмер	M max, Нм	D - выходного вала, мм
SK 0182NB	91	25
SK 0282NB	250	25, 30
SK 1382NB	425	35
SK 1282	590	30
SK 2282	980	35
SK 2382	1480	35
SK 3282	2600	40
SK 3382	6200	40
SK 4282	11800	50
SK 4382	18500	50
SK 5282		60
SK 5382		60
SK 6282		70
SK 6382		70
SK 7282		80
SK 7382		80
SK 8282		100
SK 8382		100
SK 9282		120
SK 9382		120
SK 10282		160
SK 10382		160
SK 11282		180
SK 11382		180
SK 12382		180

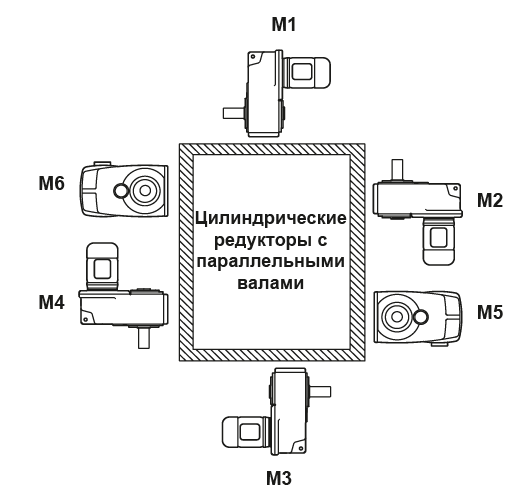

Модификации мотор-редукторов

	SK 1282 A - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал (типовое дополнение: A)
	SK 1282 AG - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, резиновый амортизатор для упора против проворачивания (типовое дополнение: AG)
	SK 1282 AB - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, фиксирующий элемент (типовое дополнение: AB)
	SK 1282 ASH - 80 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, стяжная муфта (типовое дополнение: ASH) см. стр. A25
	SK 1282 AZ - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, фланец B14 (типовое дополнение: AZ)
	SK 1282 AF - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, фланец B5 (типовое дополнение: AF)
	SK 1282 AX - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, крепление на лапах (типовое дополнение: AX)
	SK 1282 AXSH - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, полый выходной вал, стяжная муфта, крепление на лапах (типовое дополнение: AXSH)
	SK 1282 V - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, сплошной выходной вал (типовое дополнение: V)
	SK 1282 VZ - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, сплошной выходной вал, фланец B14 (типовое дополнение: VZ)
	SK 1282 VF - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, сплошной выходной вал, фланец B5 (типовое дополнение: VF)
	SK 1282 VX - 90 L/4 Цилиндрический мотор-редуктор с параллельными валами, сплошной выходной вал, крепление на лапах (типовое дополнение: VX)

Технические данные

корпус типоразмеров 40 - 90 чугун
зубчатое колесо - легированная сталь
вал - конструкционная сталь
смазка - синтетическое масло

Смазочные материалы

Вид смазочного вещества	Температура окружающей среды
Минеральное масло	Цилиндро-червячные редукторы ISO VG 680 0...40°C	Degol	-	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 680		SP 680	CLP 680	GEM 1-680N	XP 680	Omala S2
		Degol BG 680 Plus			CLP 680 Plus		Mobilgear XMP 680	G 680
	ISO VG 220 -10...40°C (стандартное исполнение)	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 220	GR-XP 220	SP 220	CLP 220	GEM 1-220	XP 220	Omala S2
		Degol BG 220 Plus		Alpha MW 220	CLP 220 Plus		Mobilgear XMP 220	G 220
				Alpha
				MAX 220
	ISO VG 100 -15...25°C	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 100	GR-XP 100	SP 100	CLP 100	GEM 1-100	XP 100	Omala S2
		Degol		Alpha	CLP 100		Mobilgear	G 100
		BG 100 Plus		MW 100	Plus		XMP 100
				Alpha
				MAX 100
Синтетическое масло (полигликоль)	Цилиндро- червячные редукторы ISO VG 680 -20...60°C (стандартное исполнение)	Degol GS 680	Enersyn SG-XP 680		Renolin PG 680	Klübersynth GH 6-680	Glygoyle 680	Shell Omala S4 WE 680
Синтетическое масло (полигликоль)	ISO VG 220 -25...80°C	Degol GS 220	Enersyn SG-XP 220	Alphasyn PG 220	Renolin PG 220	Klübersynth GH 6-220	Glygoyle 220	Shell Omala S4 WE 220
Синтетическое масло (углеводород)	Цилиндро- червячные редукторы CLP HG ISO VG 460 -30...80°C*	-	-	-	-	Klübersynth EG 4-460	Mobil SHC 634	Shell Omala 460 HD
Синтетическое масло (углеводород)	CLP HC ISO VG 220 -40...80°C*	-	Enersyn EP-XF	-	Renolin Unisyn CLP 220	Klübersynth EG 4-220	Mobil SHC 630	Shell Omala S4 GX 220
Масло, способное к биологическому расщеплению	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Plantogear 680 S	-	-	-
Масло, способное к биологическому расщеплению	ISO VG 220 -5...40°C	Degol BAB 220	Biogear SE 220	Careclub GES 220	Plantogear 220 S	Klübersynth GEM 2-220	-	Shell Naturelle Gear Oil EP 220
Масло, неопасное при попадании на продукты питания1)	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Geralyn	Klüberoil 4	Mobil DTE	Shell
					SF 680	UH1-680N	FM 680	Cassida
					SF 680	UH1-680N	FM 680	Cassida
						Klübersynth UH1 6-680		Fluid GL 680
	ISO VG 220 -25...40°C	Eural Gear 220	-	Vitalube GS 220	Geralyn AW 220	Klüberoil 4 UH1-220N	Mobil DTE FM 220	Shell Cassida
					Geralyn SF 220	Klübersynth UH1 6-220		Fluid GL 220
Синтетическая консистентная смазка	-25...60°C	Aralub BAB EPO	-	Alpha Gel 00	Renolit LST 00	Klübersynth GE46-1200 UH1-220N Klübersynth UH1 14-16001)	Glygoyle Grease 00	Shell Gadus S5 V 142 W 00
