Цилиндрические плоские мотор-редукторы Bauer серии BF06, BF10, BF20, BF30, BF40, BF50, BF60, BF70, BF80, BF90: характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург

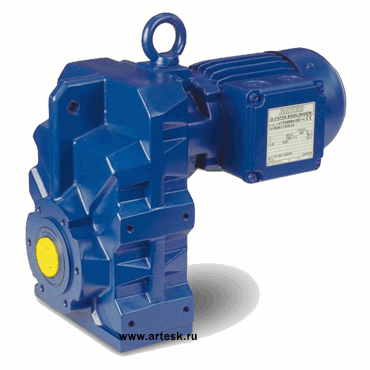

Цилиндрический мотор-редуктор с параллельным расположением валов имеет компактную конструкцию с возможностью установки непосредственно на цельный вал исполнительного механизма.Также этот мотор редуктор получил распространенные названия плоский или надсадной привод. Корпус редуктора изготовлен из серого чугуна методом литья под давлением. Для удобства при монтаже предусмотрены моментный рычаг и съемный фланец выходного вала, по бокам корпуса имеются крепежные отверстие с нарезанной резьбой.

Мотор-редукторы Bauer BF представлены десятью типоразмерами с возможностью комплектации асинхронными электродвигателями мощностью 0,09 - 45 кВт. Агрегат любого габарита обеспечивает стабильную скорость вращения в пределах от 0,1 до 200 об/мин, при этом крутящий момент варьируется в диапазоне 80-18600 Нм. Заказчику доступны редукторы с передаточным отношением в пределах 151,2 - 9471.

Базовые характеристики

Номинальная мощность электродвигателя: от 0,09 до 45 кВт;
Крутящий момент на выходном валу: от 80 до 18600 Нм;
Диапазон передаточных чисел: 5,3 - ;600
Частота вращения выходного вала: от 0,1 до 190 об/мин;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
BF06, BF10, BF20, BF30, BF40, BF50, BF60, BF70, BF80, BF90

Система обозначения цилиндрических плоских мотор-редукторов серии BF

BF70 Z X-74 / D..11 LA4

BF - Тип мотор-редуктора (плоский-цилиндрический)
70 - Типоразмер редуктора. Возможные типоразмеры: 06, 10, 20, 30, 40, 50, 60, 70, 80, 90
Z - Предварительная ступень редукции (Z - с предварительной ступенью редукции, G - двойной редуктор)
X - Усиленный подшипник только для типоразмера (BF60 и выше)
7 - Код исполнения редуктора (1 - лапы со сквозными отверстиями, 2 - малый выходной фланец со сквозными отверстиями, 3 - стандартный выходной фланец со сквозными отверстиями, 4 - большой выходной фланец со сквозными отверстиями, 6L - лапы с резьбовыми отверстиями, слева, 6R - лапы с резьбовыми отверстиями, справа, 6LR - лапы с резьбовыми отверстиями, справа и слева, 7 - фланец с резьбовыми отверстиями, 8 - корпус с резьбовыми отверстиями
4 - Код исполнения выходного вала
D - Трехфазный асинхронный электродвигатель
11 - Типоразмер двигателя
L - Длина статора
A - Конструктивное исполнение
4 - Количество полюсов двигателя

Типоразмер	M max, Нм	D - выходного вала, мм
BF06	91	25
BF10	250	25, 30
BF20	425	30, 35
BF30	590	35, 40
BF40	980	40, 50
BF50	1480	50, 60
BF60	2600	60, 70
BF70	6200	70, 90
BF80	11800	100, 110
BF90	18500	120, 150

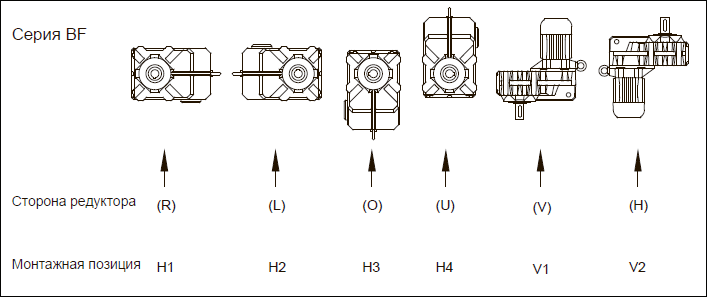

Модификации мотор-редукторов


Полый вал, крепление к корпусу с помощью реактивной тяги	Цельный вал, фланцевое крепление к корпусу	Цельный вал, крепление к корпусу резьбовыми отверстиями	Цельный вал, крепление к корпусу с помощью реактивной тяги

Технические данные

корпус типоразмеров 40 - 90 чугун
зубчатое колесо - легированная сталь
вал - конструкционная сталь
смазка - синтетическое масло

Смазочные материалы

	Вид смазочного материала
	Минеральное масло	Синтетическое масло			USDA H1 масло
	ISO VG 220	ISO VG 68	ISO VG 220	ISO VG 460	ISO VG 220
Справочный номер для утилизации отходов	ASN13 02 05	ASN 13 02 06	ASN 13 02 06	ASN 13 02 06
Производитель смазочного материала	Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90	Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40	Стандартное масло для редукторов серий BS02 BS10 BK06-BK10 Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90	Стандартное масло для редукторов серий BS20-BS40 BK20-BK50 Высокотемпературное масло для редукторов серий	Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40
AGIP	BLASIA 220
ARAL	DEGOL BMB220 DEGOL BG220		DEGOL GS220	DEGOL GS460
BECHEM RHUS	STAROIL SMO220
BP	ENERGOL GR-XP220		ENERSYN SG-XP 220	ENERSYN SG-XP 460
CASTROL	ALPHA SP 220 ALPHA BMB 220 OPTIGEAR BM 220 TRIBOL 1100/220		ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220	ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460	CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220
ESSO	see MOBIL
FUCHS	RENOLIN CLP 220 RENOLIN CLPF 220 SUPER	RENOLIN PG 68	RENOLIN PG 220	RENOLIN PG 460
KLÜBER	KLÜBEROIL GEM 1-220 N	KLÜBERSYNTH GH6-80	KLÜBERSYNTH GH6-220	KLÜBERSYNTH GH6-460	KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220
MOBIL	MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90		GLYGOYLE 220 GLYGOYLE 30	GLYGOYLE 460
OEST	Gearol C-LP 220
OPTIMOL	OPTIGEAR 220		OPTIFLEX A 220	OPTIFLEX A 460	OPTILEB GT 220
SHELL	OMALA S2 G220 FALCON CLP 220		OMALA S4 WE 220	OMALA S4 WE 460	CASSIDA FLUID GL 220
TEXACO	GEARTEX EP-A SAE 85W-90
TOTAL	CARTER EP 220				NEVASTANE SL220
