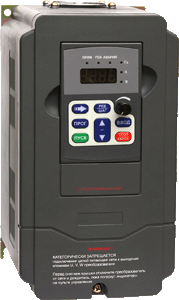

Частотные преобразователи PR6000 делятся по напряжению на два класса: 220 В и 380 В. Соответствующий диапазон мощностей электродвигателей составляет 0,4 кВт - 315 кВт.
Модели трехфазных и однофазных преобразователей серии PR6000 представлены в таблицах.
Напряжение питания |
Модель |
Номинальная
мощность, кВА |
Номинальный
выходной ток, А |
Соответствующий
электродвигатель, кВт |
380 В,
три фазы |
PR6000-0007T3G |
1,5 |
2,3 |
0,75 |
PR6000-0015T3G |
3,7 |
3,7 |
1,5 |
PR6000-0022T3G |
4,7 |
5,0 |
2,2 |
PR6000-0040T3G |
6,1 |
8,5 |
4,0 |
PR6000-0055T3G |
11 |
13,0 |
5,5 |
PR6000-0075T3G |
14 |
17,0 |
7,5 |
PR6000-0110T3G |
21 |
25,0 |
11 |
PR6000-0150T3G |
26 |
33,0 |
15 |
PR6000-0180T3G |
31 |
39,0 |
18,5 |
PR6000-0220T3G |
37 |
45,0 |
22 |
PR6000-0300T3G |
50 |
60,0 |
30 |
PR6000-0370T3G |
61 |
75,0 |
37 |
PR6000-0450T3G |
73 |
90,0 |
45 |
PR6000-0550T3G |
98 |
110,0 |
55 |
PR6000-0750T3G |
130 |
150,0 |
75 |
PR6000-0900T3G |
150 |
176,0 |
90 |
PR6000-1100T3G |
167 |
210,0 |
110 |
PR6000-1320T3G |
200 |
250,0 |
132 |
PR6000-1600T3G |
230 |
310,0 |
160 |
PR6000-2000T3G |
250 |
380,0 |
200 |
PR6000-2200T3G |
280 |
415,0 |
220 |
PR6000-2450T3G |
340 |
475,0 |
250 |
PR6000-2800T3G |
450 |
510,0 |
280 |
PR6000-3150T3G |
460 |
605,0 |
315 |
220 В,
одна фаза |
PR6000-0004S2G |
0,7 |
2,5 |
0,4 |
PR6000-0007S2G |
1,4 |
4,0 |
0,75 |
PR6000-0015S2G |
2,6 |
7,0 |
1,5 |
PR6000-0022S2G |
3,8 |
10,0 |
2,2 |
Технические характеристики
Параметр |
Технические характеристики |
Вход |
Номинальные значения напряжения и частоты |
Одна фаза, 220 В; три фазы, 220 В; три фазы, 380 В; 50 Гц / 60 Гц |
Допустимые отклонения от ном. значений |
Напряжение: -20% ~ +20%; разбаланс напряжений: <3%; частота: ±5% |
Выход |
Номинальное напряжение |
0 ~ 200 В / 220 В / 380 В |
Диапазон частоты |
0 Гц ~ 400 Гц |
Перегрузочная способность |
150% в течение 1 мин, 180% в течение 1 с, 200% − мгновенное срабатывание защиты |
Функция основного управляющего воздействия |
Режим управления |
Регулирование пространственного вектора напряжения методом широтноимпульсной модуляции (с отличной характеристикой компенсации зоны нечувствительности для низкой частоты) |
Точность воспроизведения частоты |
Задаётся в цифровом виде: максимальная частота ×±0,01% |
Разрешение по частоте |
Задаётся в цифровом виде: 0,01 Гц; задаётся в аналоговом виде: максимальная частота ×0,1% |
Нарастание момента |
Автоматическое нарастание момента, ручное управление нарастанием момента 1% ~ 30,0% |
Кривая преобразования «напряжение-частота» |
Возможны три варианта: линейная кривая преобразования «напряжение-частота», кривая второго порядка для преобразования «напряжение-частота», задаваемая пользователем кривая преобразования «напряжение-частота» |
Кривая ускорения/торможения |
Опциональная (дополнительная) единица времени (мин/с), самое большое значение: 6000 с (может быть задана в диапазоне 0,1 ~ 6000 с). |
Торможение постоянным током |
Используется в качестве дополнительного режима как при пуске, так и при останове; рабочая частота: 0 ~ 20 Гц, рабочий уровень напряжения: 0 ~ 20%, продолжительность операции: задаётся в пределах 0 ~ 20 с |
Кратковременное многократное включение |
Диапазон частоты кратковременного многократного включения: 0,1 Гц ~ 50,00 Гц; время разгона и торможения при кратковременном многократном включении: 0,1 ~ 6000 с. |
Встроенная пропорционально-интегральная (PI) регулировка |
Это удобное средство для построения системы управления с обратной связью, используемой для управления такими параметрами, как давление, расход и т.д. |
Работа с несколькими скоростями |
Работа с несколькими скоростями реализуется посредством встроенного программируемого логического контроллера (ПЛК) или управляющего терминала (от клемм цепи управления). |
Пределы качания частоты |
Возможно получение частоты качания для регулируемого среднего значения частоты |
Автоматическое регулирование напряжения |
При изменении напряжения сети выходное напряжение может удерживаться постоянным с помощью регулируемого посредством широтно-импульсной модуляции выхода (функция автоматической стабилизации напряжения) |
Работа в режиме автоматического энергосбережения |
В соответствии с условиями нагружения кривая преобразования «напряжение-частота» может автоматически оптимизироваться с целью обеспечения работы в режиме энергосбережения. |
Автоматическое ограничение тока |
Автоматическое ограничение рабочего тока с целью избежать аварийного отключения вследствие частого превышения допустимой величины тока |
Эксплуатационные функции |
Функции рабочих команд |
Задание параметров органов ручного управления; задание параметров управляющего терминала (клемм цепи управления), задание параметров последовательного порта; переключение в одно из трёх состояний |
Функции задания частоты |
Установка аналогового потенциометра клавиатуры в требующееся положение; настройка клавиш клавиатуры ▲, ▼; задание разрядов функционального кода; указание и настройка последовательного порта; указание перехода к следующей/предыдущей клемме (UP/DOWN); задание аналогового (пропорционального заданному числу) напряжения, задание аналогового тока; задание параметров импульса; задание комбинации параметров; переключение в произвольный момент посредством того или иного способа задания значений параметров |
Функции переключающего входа |
Команда вращения в прямом/обратном направлении; ввод шестиканального программируемого переключающего значения, задающего 21 функцию |
Функции аналогового выхода |
Выход аналогового сигнала 0 - 10 В, используемый для вывода физической величины, такой как выходная частота |
Функции переключаемого выхода |
Двухканальный программируемый выход с открытым коллектором; одноканальный релейный выходной сигнал, используемый для вывода различных физических величин |
Пульт управления |
Светодиодный индикатор |
Индикатор, использующийся при задании частоты, выходного напряжения, выходного тока и т.д. |
Внешнее средство отображения |
Индикатор, на который выводятся выходная частота, выходной ток, выходное напряжение и т.д. |
Функция защиты |
Максимальная токовая защита, защита от перенапряжения, минимальная защита по напряжению, защита от перегрева, защита от перегрузки |
Опции (устанавливаются по дополнительному заказу) |
Тормозной блок, пульт дистанционного управления, кабель дистанционного управления, подставка для клавиатуры |
Условия эксплуатации |
Место установки |
Внутри помещения, не допускается воздействие прямых солнечных лучей, агрессивных газов, масляного тумана, пара и т.д. |
Высота над уровнем моря |
Менее 1000 м (при работе на высоте более 1000 м над уровнем моря использовать в облегчённом по отношению к номинальному режиме) |
Температура окружающей среды |
–10 °C ~ 40 °C |
Влажность |
Относительная влажность менее 90%, без конденсации |
Вибрация |
Менее 5,9 м/с2 (0,6 g) |
Температура хранения |
–20 °C ~ 60 °C |
Конструкция |
Класс защищённости |
IP20; при работе или при вводе информации с клавиатуры |
Способ охлаждения |
Охлаждение воздушным обдувом |

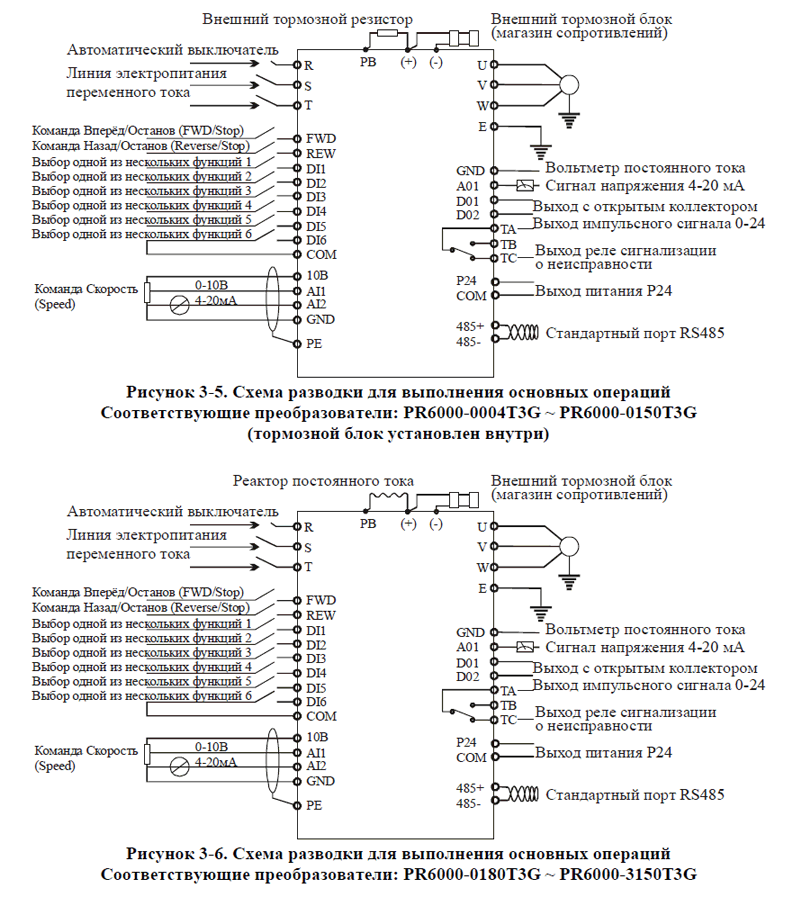

Схема подключения преобразователя частоты

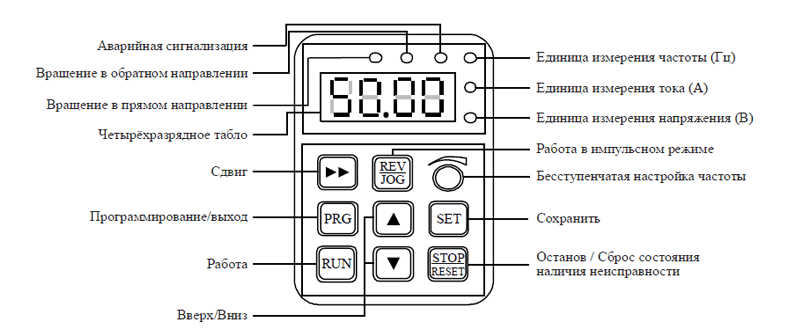

Схема расположения клавиш на клавиатуре
Для управления работой преобразователя, изменения частоты вращения, выполнения останова, торможения, для задания рабочих параметров и управления внешними устройствами могут использоваться пульт управления и управляющие клеммы. Пульт управления показан на рисунке выше. На клавиатуре преобразователя есть восемь клавиш и один бесступенчатый переменный резистор.

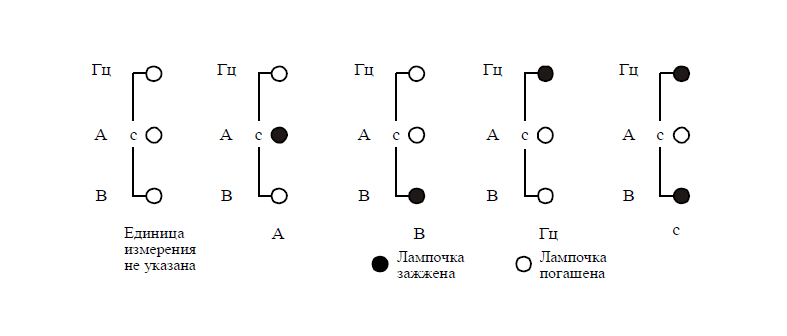

На встроенном в преобразователь пульте управления находятся четырёхразрядная светодиодная панель из восьмисекционных элементов, три индикаторных лампочки единиц измерения и три индикаторных лампочки состояния. три индикаторные лампочки единиц измерения дают шесть комбинаций, соответствующих пяти единицам измерения.
