Техническое описание

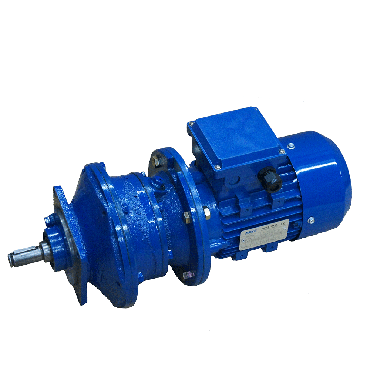

Зубчатые волновые мотор-редукторы ЗМВз выпускаются в различных модификациях: на лапах и на фланце. Комплектуются асинхронными электродвигателями переменного тока. Передаваемая мощность от 0,12 до 2,2 кВт, диапазон скоростей 6,3-35,5 об/мин, усилие на выходном валу 40 - 1250 Нм.
Условия использования волновых мотор-редукторов:
-
Нагрузка постоянная/переменная по величине/направлению (в рамках допускаемого крутящего момента);
-
Работа длительная и с остановками, если того требует технологический процесс;
-
Вал выполняет вращения в обе стороны;
-
Атмосфера I и II в условиях запыленности воздуха не более 10 мг/м.куб.;
-
Климатические исполнения: «У» - для категорий размещения 3, исполнение «УХЛ» и «О» - для категории 4;
-
Условия рационального использования в части влияния мех.факторов внешней среды по группе М1.

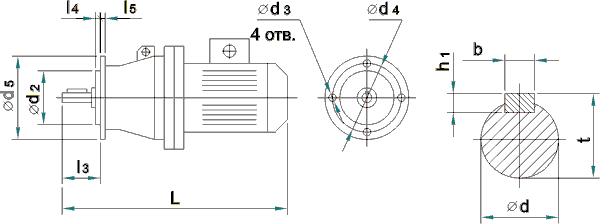

Габаритные и присоединительные размеры
Фланцевое исполнение
Габаритные и присоединительные размеры
Исполнение на лапах

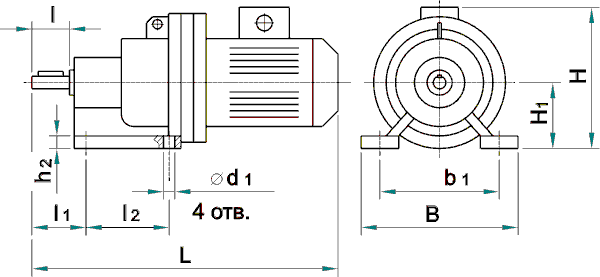

Габаритные и присоединительные размеры
Типоразмер мотор-редуктора |
L |
B |
H |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
d |
не более |
3МВз-63 |
365 |
130 |
155 |
36 |
55 |
80 |
51 |
3 |
15 |
22k6 |
3МВз-80 |
416 |
160 |
171 |
60 |
85 |
130 |
69 |
4 |
15 |
28k6 |
3МВз-160 |
690 |
270 |
275 |
110 |
140 |
210 |
124 |
4 |
25 |
55k6 |
Типоразмер мотор-редуктора |
d1 |
d2 |
d3 |
d4 |
d5 |
b |
b1 |
h1 |
h2 |
t |
H1 |
3МВз-63 |
13 |
80 |
13 |
100 |
130 |
6 |
100 |
6 |
15 |
24,5 |
71 |
3МВз-80 |
15 |
100 |
15 |
130 |
160 |
8 |
155 |
7 |
15 |
31,0 |
80 |
3МВз-160 |
19 |
180 |
19 |
215 |
250 |
16 |
220 |
10 |
18 |
59 |
125 |
Технические характеристики ЗМВз
Наименование мотор-редуктора |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н·м |
Передаточное отношение редукторной части |
Масса, кг
(не более) |
Двигатель |
Тип |
Мощность кВт |
3МВз-63 |
9,0 |
80 |
158 |
7,5 |
АИР56А4 |
0,12 |
12,0 |
71 |
125 |
АИР56А4 |
0,12 |
16,0 |
67 |
104 |
АИР56А4 |
0,12 |
18,0 |
56 |
78 |
АИР56А4 |
0,12 |
35,5 |
40 |
78 |
АИР56А2 |
0,18 |
3МВз-80 |
7,1 |
180 |
204 |
12,5 |
АИР63А4 |
0,25 |
9,0 |
160 |
164 |
АИР63А4 |
0,25 |
12,0 |
160 |
135 |
АИР63А4 |
0,25 |
16,0 |
150 |
101 |
АИР63А4 |
0,25 |
18,0 |
110 |
80 |
АИР63А4 |
0,25 |
35,5 |
80 |
80 |
АИР63А2 |
0,37 |
3МВз-160 |
6,3 |
1250 |
275 |
54 |
АИР80А4 |
1,1 |
7,1 |
1250 |
204 |
54 |
АИР80А4 |
1,1 |
9,0 |
1250 |
164 |
54 |
АИР80А4 |
1,1 |
12,0 |
1125 |
135 |
55 |
АИР80В4 |
1,5 |
16,0 |
1120 |
101 |
55 |
АИР80В4 |
1,5 |
18,0 |
880 |
80 |
55 |
АИР80В4 |
1,5 |
35,5 |
630 |
80 |
56 |
АИР80В2 |
2,2 |

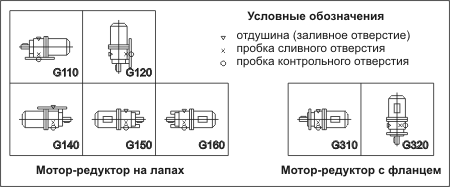

Варианты размещения мотор-редуктора по способу монтажа
Волновой редуктор позволяет получить высокие показатели крутящего момента при минимальных потерях на трение и нагрев. Такой мотор-редуктор целесообразно применять в машинах где требуется высокое передаточное отношение. Для удобства монтажа волновые мотор-редукторы выпускаются на лапах или на фланце.
