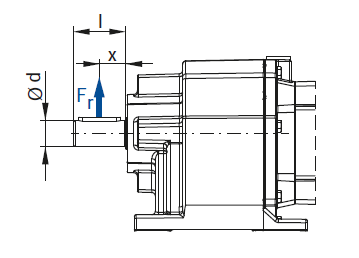

Радиальные нагрузки (FrN), указанные в соответствующих таблицах выбора, относятся к редукторам с силой, действующей на центр вала (x = l / 2). Указанные допустимые радиальные нагрузки основаны на наименее благоприятном направлении нагрузки и рассчитано для стандартных валов и стандартных подшипников. Другие направления нагрузки и действия могут быть рассчитаны с помощью уравнения от Q1 до Q3. Если элементы редуктора размещены на выходном валу, необходимо установить соответствующий коэффициент (fz), также необходимо учитывать при определении радиальной нагрузки.
Используйте следующие уравнения Q1 и Q2 для расчета допустимых радиальных нагрузок на выходной вал. Q3 рассчитать реальные существующие нагрузки на вал для вашего устройства. Результаты необходимо сравнить с помощью уравнения Q4.
| Зубчатые колеса |
Звездочки |
Клиновые ремни |
Плоские ремни |
 |
 |
 |
 |
fz=1.1
(z≤17) |
fz=1.2
(z≤13) |
fz=1.1
(z>13) |
fz=1.8 |
fz=2.5 |
Формулы расчета нагрузок на выходной вал
Переменная
|
Ед. изм |
Описание
|
a1 |
|
Коэффициент нагрузки - подшипник выходного вала из таблицы 1 |
a2 |
|
Коэффициент действия нагрузки - выходной вал из таблицы 1 |
d0 |
[m] |
Оптимальный диаметр элемента |
M2 |
[Nm] |
Выходной крутящий момент мотор-редуктора (из таблиц выбора) или требуемый расчетный выходной крутящий момент |
FzL |
[N] |
Допустимая радиальная нагрузка на подшипники выходного вала |
FzW |
[N] |
Допустимая радиальная нагрузка выходного вала |
FrN |
[N] |
Допустимая радиальная нагрузка из таблиц выбора |
FW |
[N] |
Допустимая радиальная нагрузка - выходной вал x = l / 2 из таблицы 2 |
FQvorh |
[N] |
Существующая радиальная нагрузка на валу шестерни |
fz |
|
Коэффициент для передаточного элемента |
Mmax |
[Nm] |
Максимально возможный выходной крутящий момент для работы муфты (таблица 2) |
Для расчетов всегда используйте оба уравнения Q1 и Q2.
Таблица 1: Коэффициенты действия нагрузки a1, a2
x / l |
0 |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
a1 → Уравнение Q1 |
1.39 |
1.18 |
1.00 |
0.85 |
0.73 |
0.52 |
0.38 |
a2 → Уравнение Q2 |
2.00 |
2.00 |
1.00 |
0.55 |
0.38 |
0.23 |
0.17 |
Промежуточные значения можно интерполировать линейно. Комбинированная нагрузка (Fr ≠ 0; Fa = 0) по запросу.
Выходной вал [mm] |
Mmax at Fr = 0 |
Выходной крутящий момент M2 [Nm] |
50 |
85 |
200 |
400 |
600 |
820 |
1550 |
3000 |
4500 |
8000 |
13000 |
18000 |
Ø d |
l |
Fw [kN] at x/l = 0.5 → Уравнение Q2 |
20 |
40 |
160 |
3.4 |
3.1 |
|
|
|
|
|
|
|
|
|
|
25 |
50 |
300 |
5.9 |
5.7 |
4.8 |
|
|
|
|
|
|
|
|
|
30 |
60 |
500 |
|
7.6 |
7.1 |
5.0 |
|
|
|
|
|
|
|
|
35 |
70 |
800 |
|
|
11.0 |
10.0 |
8.3 |
|
|
|
|
|
|
|
40 |
80 |
1170 |
|
|
|
13.0 |
12.0 |
10.7 |
|
|
|
|
|
|
50 |
100 |
2250 |
|
|
|
24.0 |
24.0 |
23.0 |
20.0 |
|
|
|
|
|
60 |
120 |
3740 |
|
|
|
|
|
31.0 |
30.0 |
23.0 |
|
|
|
|
70 |
140 |
5850 |
|
|
|
|
|
|
44.0 |
41.0 |
36.0 |
|
|
|
90 |
170 |
11700 |
|
|
|
|
|
|
|
72.0 |
70.0 |
61.0 |
|
|
110 |
210 |
20800 |
|
|
|
|
|
|
|
|
106.0 |
103.0 |
93.0 |
|
120 |
210 |
26700 |
|
|
|
|
|
|
|
|
|
129.0 |
121.0 |
109.0 |
Таблица 2: Допустимая внешняя нагрузка - выходной вал x = l / 2
| Осевые нагрузки (FaN) для исполнения с выходным валом, указанные в следующих таблицах выбора, действительны при радиальной силе FrN = 0. Если на привод действуют чрезмерно высокие осевые нагрузки или радиальные и осевые компоненты, мы рекомендуем связаться с производителем. |
|
