Линейка редукторов NMRV состоит из девяти типоразмеров каждый их которых имеет диапазон передаточных чисел в пределах 7,5 – 100. Каждый типоразмер имеет свою цифровую маркировку, обозначающею межосевое расстояние. Моторный фланец редуктора съемный, что позволяет устанавливать различные по мощности электродвигатели. С редуктором NMRV поставляются дополнительные опции, такие как вал, боковой фланец, реактивная штанга. Все это позволяет осуществить монтаж редуктора практически в любом оборудовании.
Технические характеристики и габаритно-присоединительные размеры соответствуют европейским стандартам, что позволяет использовать редукторы NMRV в качестве замены многим другим брендам.
Редукторы NMRV имеют следующие типоразмеры:
nmrv 030, nmrv 040, nmrv 050, nmrv 063, nmrv 075, nmrv 090, nmrv 110, nmrv 130, nmrv 150
Техническое описание
Условия применения
Двухступенчатые мотор-редукторы на базе редуктора NMRV
Технические характеристики
Внешний вид червячных мотор-редукторов NMRV
Техническое описание
- Типоразмер - 030, 040, 050, 063, 075, 090 - изготавливается из алюминиевого сплава, литого под давлением;
- Типоразмер - 110, 130,150 - изготавливается из серого чугуна с механической обработкой;
- Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
- Передаточное отношение - 5 - 100;
- Мощность электродвигателя - 0,06 - 11,0 квт;
- Момент на выходном валу - 4 - 1600 Нм;
- Окраска редуктора синяя - RAL 5010.
Условия применения червячных мотор-редукторов NMRV
- Не допускается использование редуктора в качестве мультипликатор (повышающего угловую скорость выходного вал);
- Не допускается использование редуктора при высоких моментах инерции выходной нагрузки;
- Не рекомендуется использовать редуктор в качестве привода подъемных механизмов;
- Высокая динамическая нагрузка может снизить срок службы редуктора;
- При использовании редуктора при температуре ниже -30°C или выше 40°C следует использовать масло соответствующее нужной температуре;
- Запрещено использовать редуктор в агрессивных химических средах;
- Максимальный крутящий момент не должен превышать номинальное значение указанное в технических характеристиках более чем в два раза;
- Срок службы редуктора зависит от сервис фактора (SF), и составляет 8700 часов при условии (f.s.≥1).
Двухступенчатые мотор-редукторы на базе редуктора NMRV
- Двухступенчатые мотор-редукторы с цилиндрической ступенью PCRV
- Двухступенчатые мотор-редукторы DRV (конструкция из двух редукторов NMRV)
- Вариатор + редуктор - UD+NMRV, UD+DRW,UD+PCRV
Технические характеристики червячных мотор-редукторов NMRV
Габаритные и присоединительные размеры NMRV
Размеры выходного фланца NMRV
Размеры входного (моторного) фланца NMRV
Размеры выходного вала NMRV
Рычаг крутящего момента NMRV
Монтажные позиции NMRV
Устройство редуктора NMRV
Выходные обороты и мощность электродвигателей (кВт)

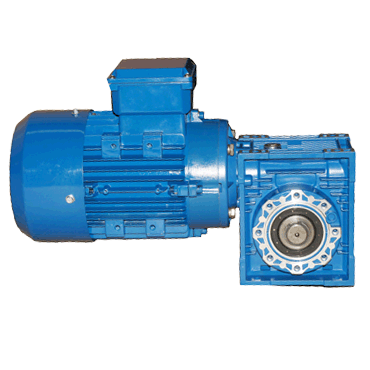

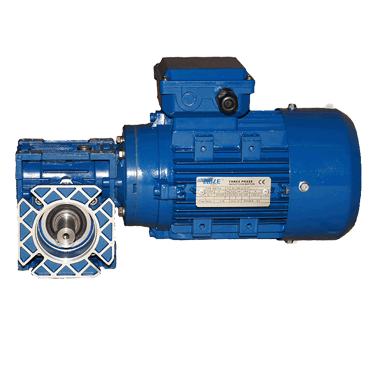

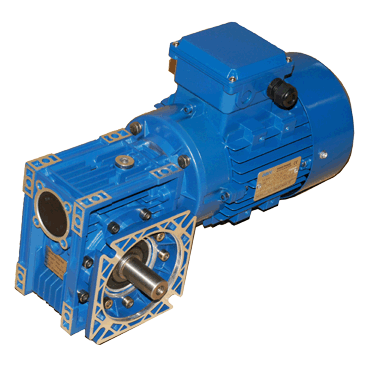

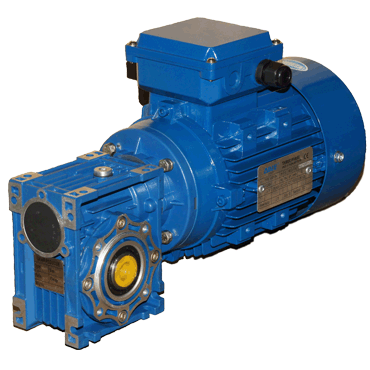

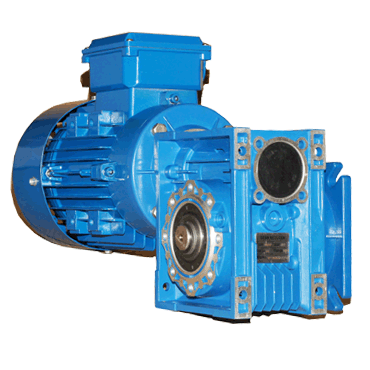

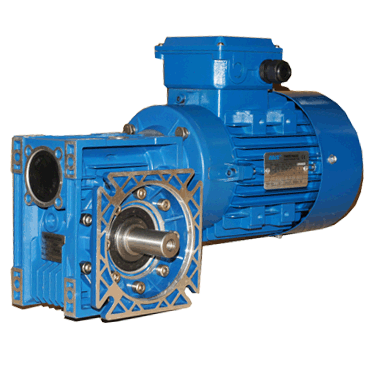

Внешний вид червячных мотор-редукторов NMRV
Наша компания предлагает Вам приобрести по выгодным ценам червячные мотор-редукторы серии NMRV в девяти типоразмерах nmrv 030, nmrv 040, nmrv 050, nmrv 063, nmrv 075, nmrv 090, nmrv 110, nmrv 130, nmrv 150. Редукторы комплектуются зарубежными или российскими электродвигателями переменного тока. По желанию заказчика мы можем установить однофазный двигатель питанием от бытовой сети 220В. Также имеется возможность укомплектовать мотор-редуктор механическим тормозом.
Наши специалисты готовы предоставить таблицы сравнения редукторов серии NMRV и редукторов других производителей.
Вы можете купить необходимое оборудование в наших филиалах.
|
