Габаритно-присоединительные размеры SK 2382 |
| |
|

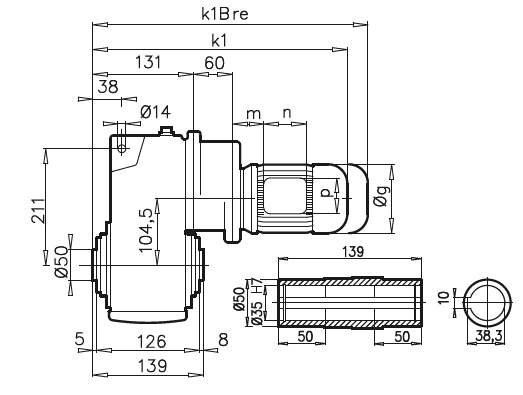

SK 2382A

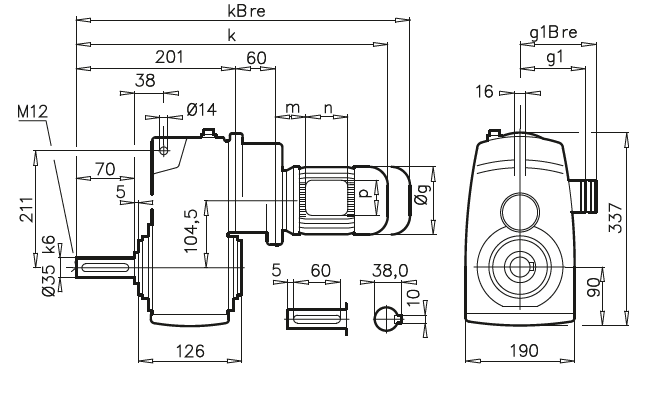

SK 2382V

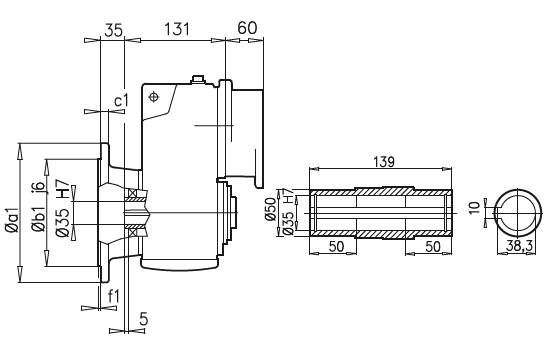

SK 2382AF

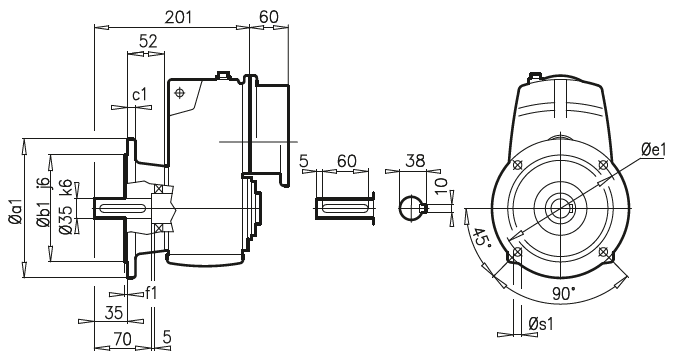

SK 2382VF
a1 |
b1 |
c1 |
e1 |
f1 |
s1 |
250 |
180 |
16 |
215 |
4 |
4x11 |
SK 2382EA, SK 2382AB
|
63 S/L |
71 S/L |
80 S/L |
90 S |
g |
130 |
145 |
165 |
183 |
g1 / g1Bre |
115 / 123 |
124 / 133 |
142 / 142 |
147 / 147 |
k1 / k1Bre |
387 / 443 |
427 / 485 |
452 / 516 |
493 / 568 |
k / kBre |
457 / 513 |
497 / 555 |
522 / 586 |
563 / 638 |
m / mBre |
16 / 23 |
42 / 44 |
47 / 51 |
52 / 56 |
n / nBre |
100 / 134 |
100 / 134 |
114 / 153 |
114 / 153 |
p / pBre |
100 / 89 |
100 / 89 |
114 / 108 |
114 / 108 |
|
| |
