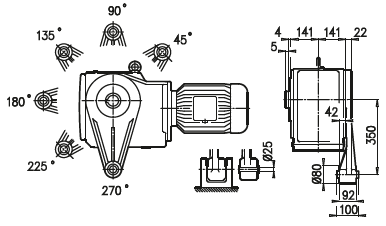

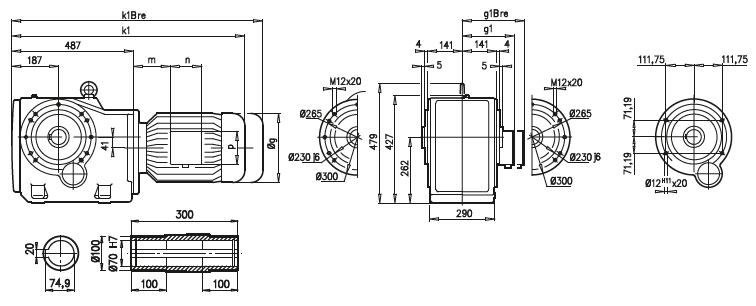

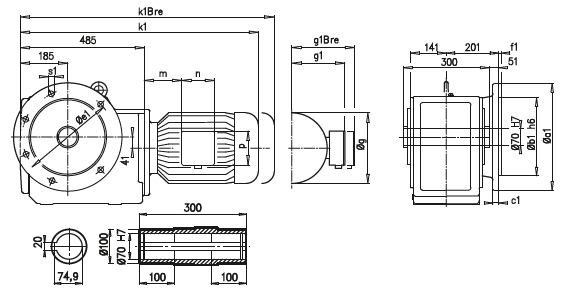

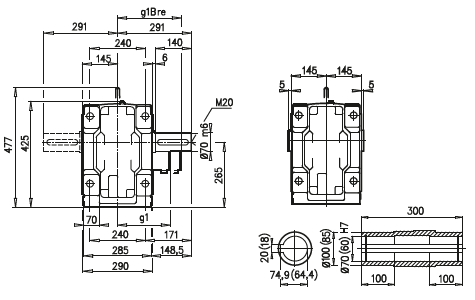

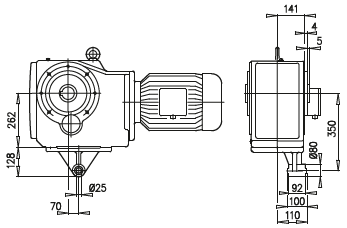

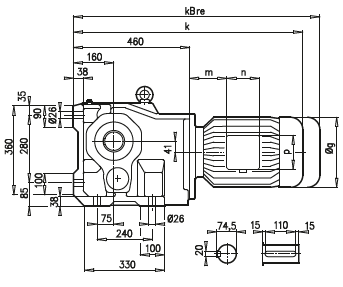

Габаритные и присоединительные размеры NORD мотор-редукторы SK 9052.1, SK 9052.1AX, SK 9052.1AF, SK 9052.1VF, SK 9052.1AFB(AXB), SK 9052.1AZ, SK 9052.1AZEA, SK 9052.1AZB, SK 9052.1AZSH, SK 9052.1 AZD, SK 9052.1 AZK

a1

b1

c1

e1

f1

s1

400

300

20

350

5

4 x 18

450

350

16

400

5

8 x 18

A45

90 S/L

100 L

112 M

132 S/M

160 M/L

180 MX/LX

g

183

201

228

266

320

358

g1 / g1Bre

147 / 147

169 / 172

179 / 182

204 / 201

242 / 242

259 / 259

k1 / k1Bre

763 / 838

793 / 884

816 / 909

902 / 1009

979 / 1158

1107 / 1212

k / kBre

736 / 811

766 / 857

789 / 882

875 / 982

952 / 1131

1082 / 1187

m / mBre

26 / 30

32 / 36

48 / 52

51 / 44

52 / 52

93 / 78

n / nBre

114 / 153

114 / 153

114 / 153

122 / 185

186 / 186

132 / 162

p / pBre

114 / 108

114 / 108

114 / 108

122 / 139

186 / 186

152 / 162

A45

90 S/L

100 L

112 M

132 S/M

160 M/L

180 MX/LX

g

183

201

228

266

320

358

g1 / g1Bre

147 / 147

169 / 172

179 / 182

204 / 201

242 / 242

259 / 259

k1 / k1Bre

763 / 838

793 / 884

816 / 909

902 / 1009

979 / 1158

1107 / 1212

m / mBre

26 / 30

32 / 36

48 / 52

51 / 44

52 / 52

93 / 78

n / nBre

114 / 153

114 / 153

114 / 153

122 / 185

186 / 186

132 / 162

p / pBre

114 / 108

114 / 108

114 / 108

122 / 139

186 / 186

152 / 162
