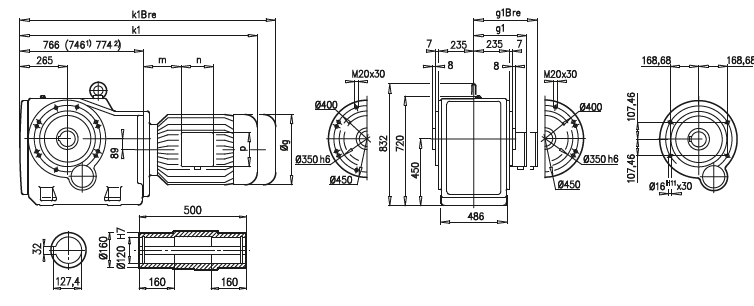

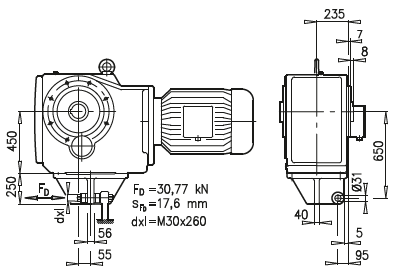

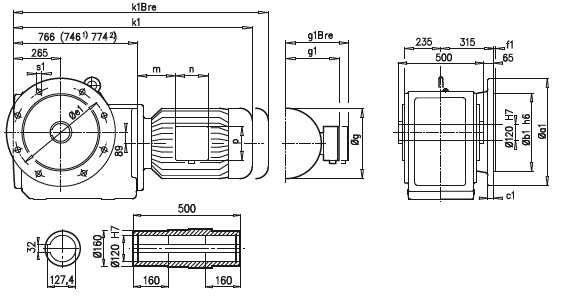

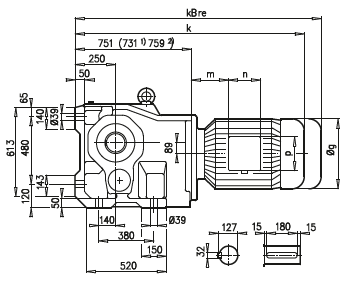

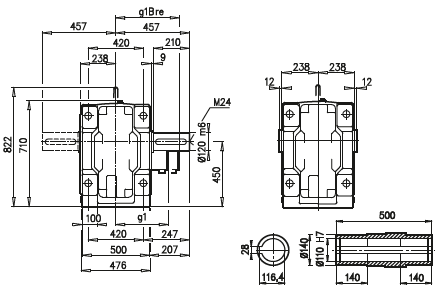

Габаритные и присоединительные размеры NORD мотор-редукторы SK 9086.1, SK 9086.1AX, SK 9086.1AF, SK 9086.1VF, SK 9086.1AFB(AXB), SK 9086.1AZ, SK 9086.1AZEA, SK 9086.1AZB, SK 9086.1AZSH, SK 9086.1 AZK

a1

b1

c1

e1

f1

s1

660

550

32

600

6

8x22

 A45

132 S/M

160 M/L

180 MX/LX

200 L

225 S/M

250 M1)

280 S2)

280 M2)

315 S2)

315 M2)

g

266

320

358

398

398

495

555

555

610

610

g1 / g1Bre

204 / 201

242 / 242

259 / 259

306 / 306

306 / 306

392 / 392

432 / 432

432 / 432

500 / –

500 / –

k1 / k1Bre

1201 / 1308

1258 / 1437

1368 / 1473

1453 / 1620

1453 / 1620

1506 / 1756

1576 / 1756

1694 / 1884

1706 / –

1866 / –

k / kBre

1186 / 1293

1243 / 1422

1353 / 1458

1438 / 1605

1438 / 1605

1491 / 1741

1561 / 1741

1579 / 1869

1691 / –

1851 / –

m / mBre

71 / 64

52 / 52

93 / 78

110 / 110

110 / 110

129 / 129

144 / 144

144 / 144

132 / –

132 / –

n / nBre

122 / 185

186 / 186

132 / 162

192 / 192

192 / 192

236 / 236

236 / 236

236 / 236

307 / –

307 / –

p / pBre

122 / 139

186 / 186

152 / 162

260 / 260

260 / 260

300 / 300

300 / 300

300 / 300

380 / –

380 / –

A45

132 S/M

160 M/L

180 MX/LX

200 L

225 S/M

250 M1)

280 S1)

280 M2)

315 S2)

315 M2)

g

266

320

358

398

398

495

555

555

610

610

g1 / g1Bre

204 / 201

242 / 242

259 / 259

306 / 306

306 / 306

392 / 392

432 / 432

432 / 432

500 / –

500 / –

k1 / k1Bre

1201 / 1308

1258 / 1437

1368 / 1473

1453 / 1620

1453 / 1620

1506 / 1756

1576 / 1756

1594 / 1884

1706 / –

1866 / –

m / mBre

71 / 64

52 / 52

93/ 78

110 / 110

110 / 110

129 / 129

144 / 144

144 / 144

132 / –

132 / –

n / nBre

122 / 185

186 / 186

132 / 162

192 / 192

192 / 192

236 / 236

236 / 236

236 / 236

307 / –

307 / –

p / pBre

122 / 139

186 / 186

152 / 162

260 / 260

260 / 260

300 / 300

300 / 300

300 / 300

380 / –

380 / –
