Установка зубчатых колес, шкивов и шестеренок на выходной вал редуктора создает радиальную нагрузку, которую можно рассчитать с помощью следующей формулы:
- T - крутящий момент
- d - диаметр ведущего зубчатого колеса или шкива
- KR - 2000 для цепной передачи, 2500 для шестеренок, 3000 для ременной передачи (V-образный ремень)

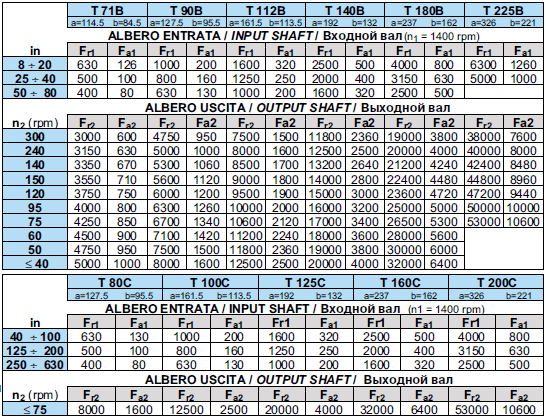

Допустимые значения нагрузок на выходной вал редуктора указаны в таблице. Значения радиальных и осевых нагрузок не должны превышать максимальных значений.
Значения радиальных нагрузок в таблице указаны при условии, что действующая сила будет приложена на центр выходного вала.
|
