Соосно-цилиндрические мотор-редукторы TRC, TRC012, TRC012H, TRC012F, TRC012U, TRC022, TRC022H, TRC022F, TRC022U, TRC032, TRC032H, TRC032F, TRC032U, TRC042, TRC042H, TRC042F, TRC042U: характеристики, устройство, принцип работы, цена

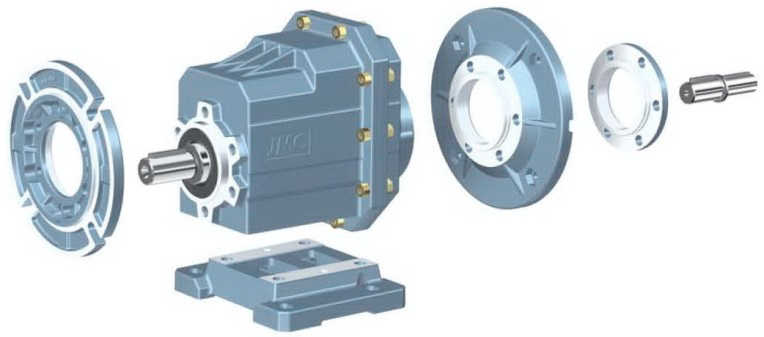

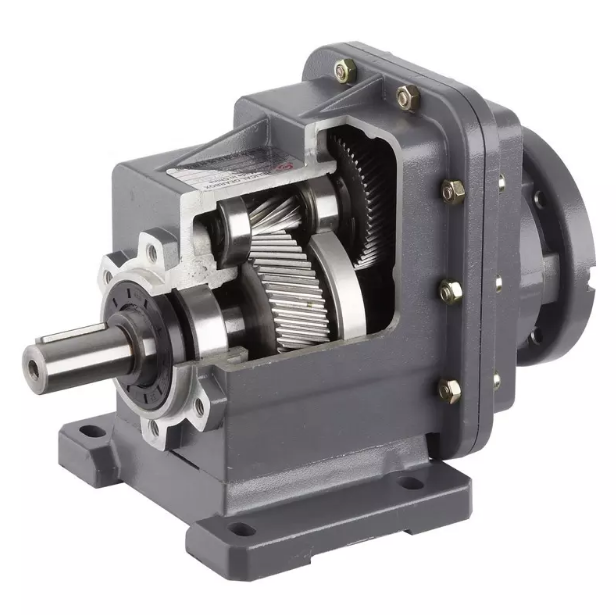

Цилиндрические соосные мотор-редукторы TRC имеют модульную конструкцию и современный дизайн. Редукторную часть можно укомплектовать различными лапками и фланцами, что позволяет применение агрегата взамен вышедших из строя редукторов других брендов. Корпус мотор-редуктора изготовлен из сплава алюминия. Максимальный крутящий момент на тихоходном валу - 900 Нм. Комплектуются мотор-редукторы асинхронными электродвигателями мощностью от 0,12 до 0,75 кВт. Каждый типоразмер имеет передаточное отношение в пределах 3,7 - 398.

Передаточные отношения 3,7 - 398

Обороты тихоходного вала 2,2 - 757 об/мин

Крутящий момент 70 - 900 Нм

Серия имеет следующие типоразмеры:

Исполнение лапы:

TRC012, TRC022, TRC032, TRC042

Исполнение фланец:

TRC012F, TRC022F, TRC032F, TRC042F


Исполнение лапы	Исполнение фланец

Производитель - IDS-DRIVE
Материал корпуса - Сплав алюминия
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах, на фланце, комбинированный вариант
Выходной вал - Цельный со шпонкой

Пример условного обозначения для заказа:

TRC HS 012 (i=30) IEC71B14

TRC - Цилиндрический редуктор
HS – Цельный цилиндрический входной вал (Н - Исполнение на лапах, F - Исполнение с выходным фланцем, H/F - Исполнение на лапах с выходным фланцем, U - Исполнение без лап и выходного фланца)
012 - Типоразмер корпуса
i=30 - Передаточное число редуктора
IEC71B14 - Тип входного фланца

Типоразмер	M max, Нм	D - выходного вала, мм
TRC012	134	20
TRC022	224	25
TRC032	336	30
TRC042	560	35

Габаритные и присоединительные размеры

Радиальные и осевые нагрузки

Выходные обороты и мощность электродвигателей (кВт)

Опции цилиндрического редуктора

HS		Цельный цилиндрический входной вал
F		Выходной фланец
H		Установочные лапы
IEC		Входной фланец

Монтажные положения и уровень и объем заливаемого масла

Монтажное положение	Уровень масла (л)
M1	TRC012	0,4
	TRC022	0,5
	TRC032	0,8
	TRC042	1,2
M2	TRC012	0,6
	TRC022	0,7
	TRC032	1,1
	TRC042	1,6
M3	TRC012	0,4
	TRC022	0,5
	TRC032	0,8
	TRC042	1
M4	TRC012	0,3
	TRC022	0,4
	TRC032	0,6
	TRC042	1
M5	TRC012	0,3
	TRC022	0,4
	TRC032	0,6
	TRC042	0,9
M6	TRC012	0,3
	TRC022	0,4
	TRC032	0,6
	TRC042	0,9

Положение клеммной коробки

	T1 (Стандарт)
T4		T2
	T3

Все габариты цилиндрических редукторов поставляются в заправленном виде. В качестве смазки применяется синтетическое масло с длительным сроком эксплуатации и вязкостью 320. Рабочий диапазон температур - 35 до + 50 С.
