Габаритно-присоединительные размеры VRL 115

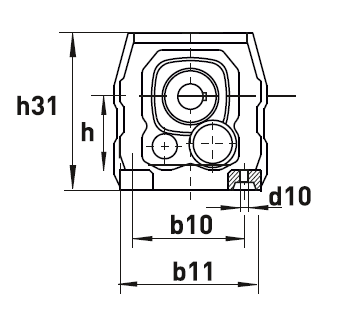

VRL 115 - Вид спереди

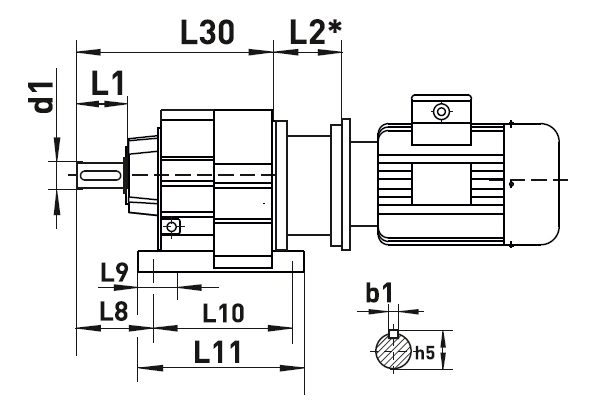

VRL 115 - Вид сбоку



Тип	b1	b10	b11	d1	d10	h	h5	h31	L8	L9	L10	L11	L30	L1
VRL 115	8	110	145	25	9	90	28	151	75	40	130	160	198	50

VRL(F) 115 - Вид спереди

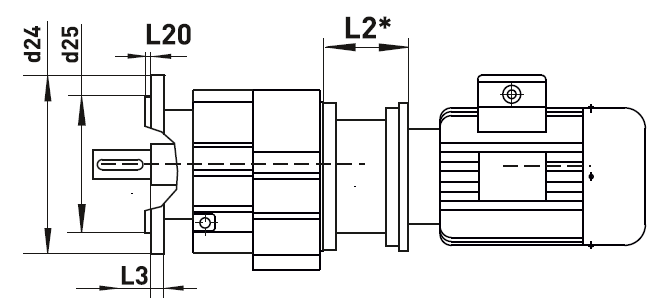

VRL(F) 115 - Вид сбоку



Тип	d20	d22	d24	d25	L3	L20
VRL(F) 115	100	6,6	120	80	50	3
	130	9	160	110	50	3,5
	165	11	200	130	50	3,5



Длинна переходного фланца L2*

Двигатель	63	71	80	90	100	112	132	160	180	200	225	250	280	315
Редуктор
VRL 115	61.5/70	61.5/68	80/78.5	80/78.5	98/90	-	-	-	-	-	-	-	-	-
