Цилиндрические соосные мотор-редукторы Flender (Siemens) серии Motox E.38, E.48, E.68, E.88, E.108, E.128, E.148, D.18, Z.18, D.28, Z.28, D.38, Z.38, D.48, Z.48, D.68, Z.68, D.88, Z.88, D.108, Z.108, D.128, Z.128, D.148, Z.148, D.168, Z.168, D.188, Z.188: характеристики, устройство, принцип работы, цена |
|
Соосно-цилиндрические мотор-редукторы Flender Motox служат в качестве понижающего частоту вращения электропривода. Агрегаты изготавливаются немецкой компанией Siemens специально для промышленных установок, где требуются высокие показатели КПД и точность заданных характеристик. Линейка редукторов Motox имеет большое количество типоразмеров, это позволяет укомплектовать рабочий узел оборудованием, подходящим по технологическим требованиям. Мотор-редуктор на базе механизмов Motox обладают компактными размерами и имеют удобные монтажные присоединительные размеры. Агрегат можно закрепить с помощью лап или опорного фланца, все размеры представлены в соответствующих разделах. Заказчику доступны одноступенчатые, двухступенчатые и трехступенчатые редукторы с возможностью комплектация асинхронными электродвигателями, мощностью от 0,09 до 200 кВт. Частота вращения выходного вала зависит от передаточного отношения, которое может быть в пределах 1,59 - 359,30. Крутящий момент на определенных типоразмерах достигает 20000 Нм.
Базовые характеристики
- Передаточные отношения 1,59 - 359,30;
- Обороты тихоходного вала 2 - 1800 об/мин;
- Крутящий момент 80 - 20000 Нм;
- Мощность электродвигателя 0,09 - 200 кВт;
- Корпус редуктора в зависимости от типоразмера: алюминий или серый чугун;
- Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
- Напряжение питания 220/380В, 50/60 Гц;
- Возможность комплектации электродвигателем с электромеханическим тормозом;
- Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).
|
|
Серия имеет следующие типоразмеры:
E.38, E.48, E.68, E.88, E.108, E.128, E.148, D.18, Z.18, D.28, Z.28, D.38, Z.38, D.48, Z.48, D.68, Z.68, D.88, Z.88, D.108, Z.108, D.128, Z.128, D.148, Z.148, D.168, Z.168, D.188, Z.188
 |
 |
| Одноступенчатые редукторы серии E |
Двух и трехступенчатые редукторы серии D/Z |
Система обозначения цилиндрических мотор-редукторов серии E, D, Z
D-F-108-Z-38-K4-(100)
D - тип цилиндрического редуктора (E - одноступенчатые, D - двухступенчатые, Z - трехступенчатые)
F - монтажное крепление (- на лапах, F - выходной фланец тип A, Z - выходной фланец тип С, R - без лап и фланца, K - фланец для доп. охлаждения)
108 - типоразмер редуктора
Z - тип промежуточные ступени (Z - двухступенчатая, D - трёхступенчатая)
38 - типоразмер промежуточной ступени
K4 - тип входного вала (K2 - гибкая полумуфта для установки двигателя и стандартов IEK, K2TC - гибкая полумуфта для установки двигателя и стандартов NEMA 1, K4 - обгонная полумуфта для установки двигателя и стандартов IEC, K5 - обгонная полумуфта для установки двигателя и стандартов NEMA 1, (KQ, KQS) - полумуфта для установки серводвигателя)
100 - типоразмер электродвигателя
|
| Типоразмер лапы |
Типоразмер фланец |
M max, Нм |
D - выходного вала,
мм |
| E.38 |
EF.38 |
12.7 |
20 (25) |
| E.48 |
EF.48 |
20 |
25 (30) |
| E.68 |
EF.68 |
50 |
30 (40) |
| E.88 |
EF.88 |
130 |
40 (45) |
| E.108 |
EF.108 |
180 |
50 (55) |
| E.128 |
EF.128 |
220 |
60 |
| E.148 |
EF.148 |
325 |
70 |
| D.18 |
DF.18 |
|
20 |
| D.28 |
DF.28 |
|
25 |
| D.38 |
DF.38 |
|
25 (30) |
| D.48 |
DF.48 |
|
30 (40) |
| D.68 |
DF.68 |
|
40 (50) |
| D.88 |
DF.88 |
|
50 (60) |
| D.108 |
DF.108 |
|
60 (70) |
| D.128 |
DF.128 |
|
70 (90) |
| D.148 |
DF.148 |
|
90 (100) |
| D.168 |
DF.168 |
|
100 (120) |
| D.188 |
DF.188 |
|
120 |
| Z.18 |
ZF.18 |
|
20 |
| Z.28 |
ZF.28 |
|
25 |
| Z.38 |
ZF.38 |
|
25 (30) |
| Z.48 |
ZF.48 |
|
30 (40) |
| Z.68 |
ZF.68 |
|
40 (50) |
| Z.88 |
ZF.88 |
|
50 (60) |
| Z.108 |
ZF.108 |
|
60 (70) |
| Z.128 |
ZF.128 |
|
70 (90) |
| Z.148 |
ZF.148 |
|
90 (100) |
| Z.168 |
ZF.168 |
|
100 (120) |
| Z.188 |
ZF.188 |
|
120 |
|
Смазочные материалы
|
Вид смазочного материала |
Минеральное масло |
Синтетическое масло |
USDA H1 масло |
ISO VG 220 |
ISO VG 68 |
ISO VG 220 |
ISO VG 460 |
ISO VG 220 |
Справочный номер для утилизации отходов |
ASN13 02 05 |
ASN 13 02 06 |
ASN 13 02 06 |
ASN 13 02 06 |
|
Производитель смазочного материала |
Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90 |
Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40 |
Стандартное масло для редукторов серий BS02 BS10 BK06-BK10
Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90 |
Стандартное масло для редукторов серий BS20-BS40 BK20-BK50
Высокотемпературное масло для редукторов серий |
Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40 |
AGIP |
BLASIA 220 |
|
|
|
|
ARAL |
DEGOL BMB220 DEGOL BG220 |
|
DEGOL GS220 |
DEGOL GS460 |
|
BECHEM RHUS |
STAROIL SMO220 |
|
|
|
|
BP |
ENERGOL GR-XP220 |
|
ENERSYN SG-XP 220 |
ENERSYN SG-XP 460 |
|
CASTROL |
ALPHA SP 220
ALPHA BMB 220
OPTIGEAR BM 220 TRIBOL 1100/220 |
|
ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220 |
ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460 |
CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220 |
ESSO |
see MOBIL |
|
|
|
|
FUCHS |
RENOLIN CLP 220 RENOLIN CLPF 220 SUPER |
RENOLIN PG 68 |
RENOLIN PG 220 |
RENOLIN PG 460 |
|
KLÜBER |
KLÜBEROIL GEM 1-220 N |
KLÜBERSYNTH GH6-80 |
KLÜBERSYNTH GH6-220 |
KLÜBERSYNTH GH6-460 |
KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220 |
MOBIL |
MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90 |
|
GLYGOYLE 220
GLYGOYLE 30 |
GLYGOYLE 460 |
|
OEST |
Gearol C-LP 220 |
|
|
|
|
OPTIMOL |
OPTIGEAR 220 |
|
OPTIFLEX A 220 |
OPTIFLEX A 460 |
OPTILEB GT 220 |
SHELL |
OMALA S2 G220 FALCON CLP 220 |
|
OMALA S4 WE 220 |
OMALA S4 WE 460 |
CASSIDA FLUID GL 220 |
TEXACO |
GEARTEX EP-A SAE 85W-90 |
|
|
|
|
TOTAL |
CARTER EP 220 |
|
|
|
NEVASTANE SL220 |
Габаритные и присоединительные размеры
Редуктор E38
Редуктор E48
Редуктор E68
Редуктор E88
Редуктор E108
Редуктор E128
Редуктор E148
Редуктор D/Z18
Редуктор D/Z28
Редуктор D/Z38
Редуктор D/Z48
Редуктор D/Z68
Редуктор D/Z88
Редуктор D/Z108
Редуктор D/Z128
Редуктор D/Z148
Редуктор D/Z168
Редуктор D/Z188
Основные присоединительные размеры
| Flender Motox-N (Лапы) |
 |
| Типоразмер |
d |
h |
a |
b |
| Две ступени |
Три ступени |
мм |
мм |
мм |
мм |
| D.18 |
Z.18 |
20 |
75 |
110 |
110 |
| D.28 |
Z.28 |
25 |
90 |
130 |
110 |
| D.38 |
Z.38 |
30 / 25 |
90 |
130 |
110 |
| D.48 |
Z.48 |
40 / 30 |
115 |
165 |
135 |
| D.68 |
Z.68 |
50 / 40 |
140 |
205 |
170 |
| D.88 |
Z.88 |
60 / 50 |
180 |
260 |
215 |
| D.108 |
Z.108 |
70 / 60 |
225 |
310 |
250 |
| D.128 |
Z.128 |
90 / 70 |
250 |
370 |
290 |
| D.148 |
Z.148 |
100 / 90 |
315 |
410 |
340 |
| D.168 |
Z.168 |
120 / 100 |
355 |
500 |
380 |
| D.188 |
Z.188 |
120 |
425 |
580 |
500 |

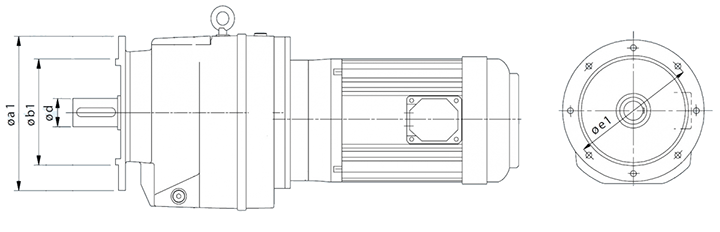

| Flender Motox-N (Фланец) |
 |
| Типоразмер |
d
|
a1
|
b1
|
e1 |
| Две ступени |
Три ступени |
мм
|
мм
|
мм
|
мм |
| DF.18 |
ZF.18 |
20
|
120
140
160
|
80
95
110
|
100
115
130
|
| DF.28 |
ZF.28 |
25
|
120
140
160
|
80
95
110
|
100
115
130
|
| DF.38 |
ZF.38 |
30 / 25
|
120
140
160
200
250
|
80
95
110
130
180
|
100
115
130
165
215
|
| DF.48 |
ZF.48 |
40 / 30
|
200
250
300
|
130
180
230
|
165
215
265
|
| DF.68 |
ZF.68 |
50 / 40
|
250
300
350
|
180
230
250
|
215
265
300
|
| DF.88 |
ZF.88 |
60 / 50
|
300
350
450
|
230
250
350
|
265
300
400
|
| DF.108 |
ZF.108 |
70 / 60
|
350
450
|
250
350
|
300
400
|
| DF.128 |
ZF.128 |
90 / 70
|
350
450
550
|
250
350
450
|
300
400
500
|
| DF.148 |
ZF.148 |
100 / 90
|
450
550
|
350
450
|
400
500
|
| DF.168 |
ZF.168 |
120 / 100
|
450
550
660
|
350
450
550
|
400
500
600
|
| DF.188 |
ZF.188 |
120
|
550
660
|
450
550
|
500
600
|

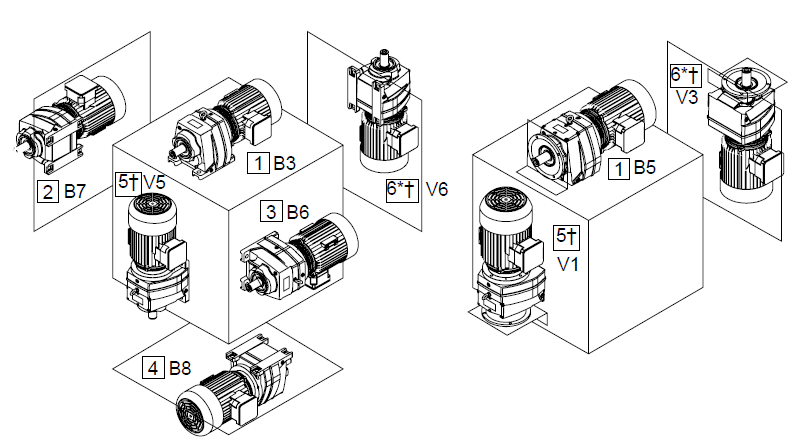

Монтажные положения
Выходные обороты и мощность электродвигателей (кВт)
Технические параметры
Положение клемной коробки эл.двигателя
