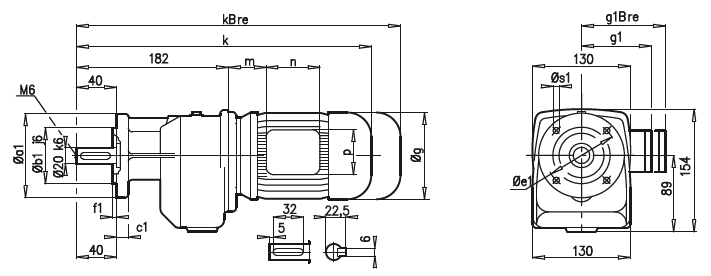

Габаритные и присоединительные размеры NORD мотор-редукторы SK 02, SK 02F

a1

b1

c1

e1

f1

s1

120

80

10

100

3,0

7

140

95

10

115

3,0

9

160

110

10

130

3,5

9

A45

63 S/L

71 S/L

80 S/L

90 S/L

g

130

145

165

183

g1 / g1Bre

115 / 123

124 / 133

142 / 142

147 / 147

k / kBre

378 / 434

418 / 476

443 / 507

484 / 559

m / mBre

16 / 23

42 / 44

47 / 51

52 / 56

n / nBre

100 / 134

100 / 134

114 / 153

114 / 153

p / pBre

100 / 89

100 / 89

114 / 108

114 / 108
