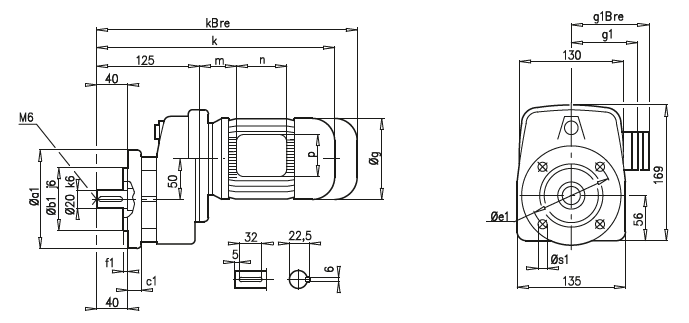

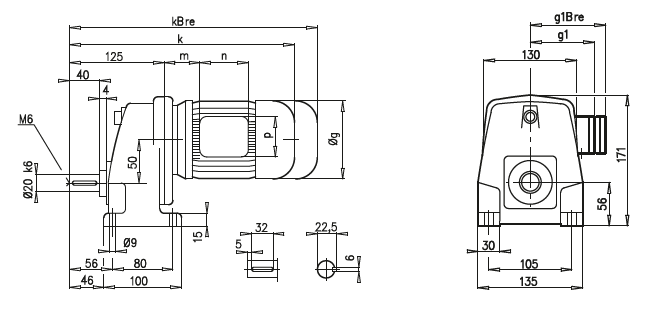

Габаритные и присоединительные размеры NORD мотор-редукторы SK 11E, SK 11EF

a1

b1

c1

e1

f1

s1

120

80

10

100

3,0

7

140

95

10

115

3,0

9

A45

63 S/L

71 S/L

80 S/L

90 S/L

100 L

112 M

g

130

145

165

183

201

228

g1 / g1Bre

115 / 123

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

k / kBre

321 / 377

361 / 419

386 / 450

427 / 502

457 / 548

480 / 573

m / mBre

16 / 23

42 / 44

47 / 51

52 / 56

58 / 62

74 / 78

n / nBre

100 / 134

100 / 134

114 / 153

114 / 153

114 / 153

114 / 153

p / pBre

100 / 89

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108
