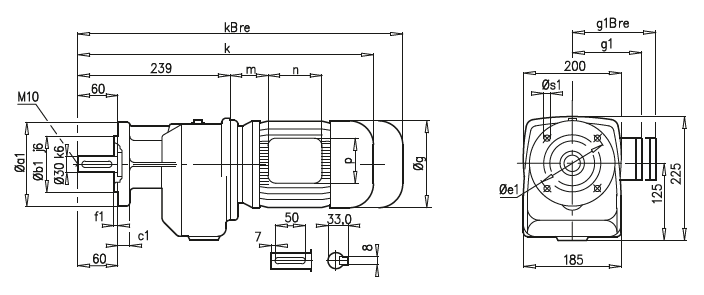

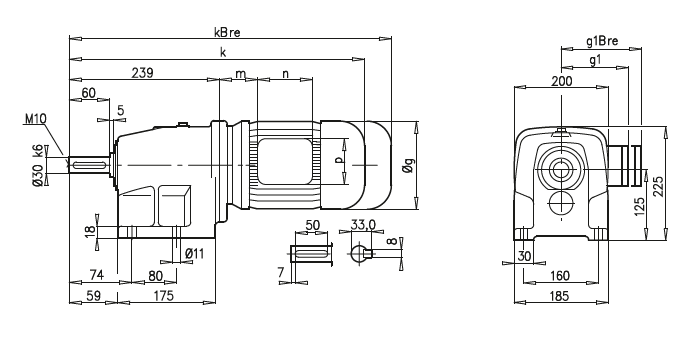

Габаритные и присоединительные размеры NORD мотор-редукторы SK 22, SK 22F

a1

b1

c1

e1

f1

s1

160

110

10

130

3,5

9

200

130

12

165

3,5

11

A45

71 S/L

80 S/L

90 S/L

100 L

112 M

g

145

165

183

201

228

g1 / g1Bre

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

k / kBre

469 / 527

494 / 558

535 / 610

565 / 656

588 / 681

m / mBre

36 / 43

41 / 45

46 / 50

52 / 56

68 / 72

n / nBre

100 / 134

114 / 153

114 / 153

114 / 153

114 / 153

p / pBre

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108
