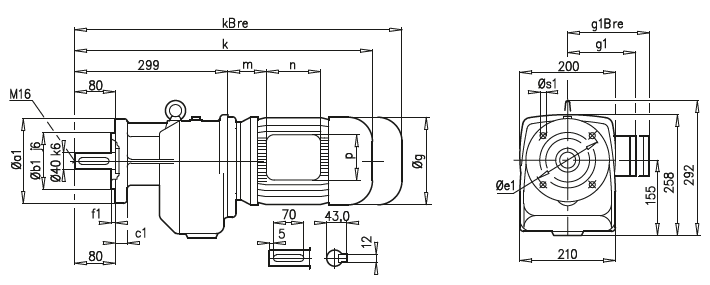

Габаритные и присоединительные размеры NORD мотор-редукторы SK 32, SK 32F

a1

b1

c1

e1

f1

s1

200

130

12

165

3,5

11

250

180

16

215

4,0

14

A45

71 S/L

80 S/L

90 S/L

100 L

112 M

132 S/M

g

145

165

183

201

228

266

g1 / g1Bre

124 / 133

142 / 142

147 / 147

169 / 172

179 / 182

204 / 201

k / kBre

529 / 587

554 / 618

595 / 670

625 / 716

648 / 741

734 / 841

m / mBre

36 / 43

41 / 45

46 / 50

52 / 56

68 / 72

71 / 51

n / nBre

100 / 134

114 / 153

114 / 153

114 / 153

114 / 153

122 / 185

p / pBre

100 / 89

114 / 108

114 / 108

114 / 108

114 / 108

122 / 139
