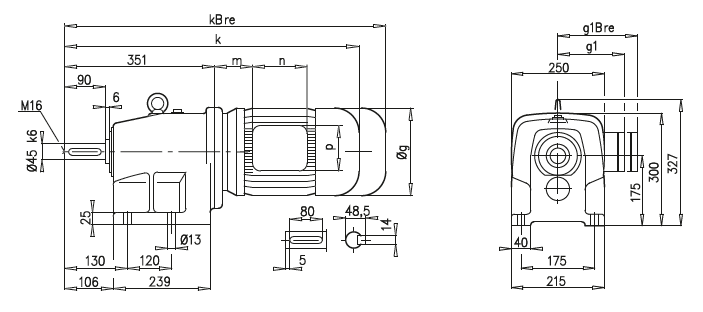

Габаритные и присоединительные размеры NORD мотор-редукторы SK 42, SK 42F

a1

b1

c1

e1

f1

s1

200

130

14

165

3,5

11

250

180

16

215

4,0

14

A45

90 S/L

100 L

112 M

132 S/M

160 M/L

g

183

201

228

266

320

g1 / g1Bre

147 / 147

169 / 172

179 / 182

204 / 201

242 / 242

k / kBre

627 / 702

657 / 748

680 / 773

766 / 873

843 / 1022

m / mBre

26 / 30

32 / 36

48 / 52

51 / 44

52 / 52

n / nBre

114 / 153

114 / 153

114 / 153

122 / 185

186 / 186

p / pBre

114 / 108

114 / 108

114 / 108

122 / 139

186 / 186
