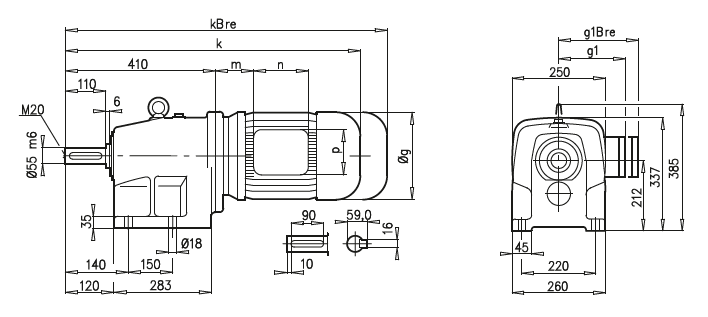

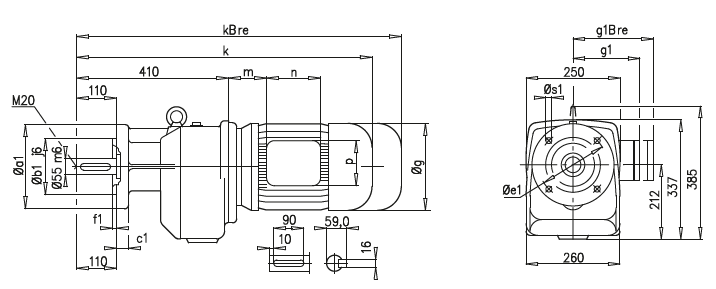

Габаритные и присоединительные размеры NORD мотор-редукторы SK 52, SK 52F

a1

b1

c1

e1

f1

s1

250

180

16

215

4,0

14

300

230

20

265

4,0

14

A45

90 S/L

100 L

112 M

132 S/M

160 M/L

180 MX/LX

g

183

201

228

266

320

358

g1 / g1Bre

147 / 147

169 / 172

179 / 182

204 / 201

242 / 242

259 / 259

k / kBre

686 / 761

716 / 807

739 / 832

825 / 932

902 / 1081

1032 / 1137

m / mBre

26 / 30

32 / 36

48 / 52

51 / 44

52 / 52

93 / 78

n / nBre

114 / 153

114 / 153

114 / 153

122 / 185

186 / 186

132 / 162

p / pBre

114 / 108

114 / 108

114 / 108

122 / 139

186 / 186

152 / 162
