Пример условного обозначения для заказа цилиндро-конического мотор-редуктора Bonfiglioli серии A |
| |
|
Идентификационная маркировка редуктора
| A 35 2 UH40 F1A 33.2 S3 VA .... |
| A - Геликоидальный цилиндро-конический редуктор |
| 35 - Типоразмер редуктора: 05, 10, 20, 30, 35, 41, 50, 55, 60, 70, 80, 90 |
| 2 - Количество ступеней редукции: 2 ступени (A05 - A60), 3 ступени (A20 - A90), 4 ступени (A50 - .A90) |
| UH40 - варианты исполнения |
| A 05 |
A 10 |
A 20 |
A 30 |
A 35 |
A 41 |
A 50 |
A 55 |
A 60 |
A 70 |
A 80 |
A 90 |
| UH25 |
UH25 |
UH30 |
UH35 |
UH40 |
UH45 |
UH50 |
UH60 |
UH60 |
UH70 |
UH80 |
UH90 |
| |
UH30 |
UH35 |
UH40 |
UH35 |
UH40 |
UH55 |
UH50 |
UH70 |
UH80 |
UH90 |
UH100 |
| F1A - |
РАЗМЕР И РАСПОЛОЖЕНИЕ ВЫХОДНОГО ФЛАНЦА
(указывается только при заказе фланцевого варианта)
F = Фланцевый вариант
1,2 = Расположение фланца
A,B,C = Варианты размера фланца |
| 33.2 - |
Передаточное отношение |
| S3 - |

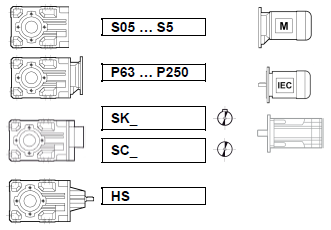

Конфигурация входа |
 |
| VA - Монтажное положение |
| .... - Опции |
Идентификационная маркировка электродвигателя
| M 3LA 4 230/400-50 IP54 CLF .... W |
FD 15 R SB 220 SA .... |
| M |
ТИП ДВИГАТЕЛЯ M = компакт 3-фазы BN = IEC 3-фазы |
| 3LA |
РАЗМЕР ДВИГАТЕЛЯ 05A - 5LA (компактный двигатель) 63A - 250M (IEC двигатель) |
| 4 |
КОЛИЧЕСТВО ПОЛЮСОВ 2, 4, 6, 2/4, 2/6, 2/8, 2/12, 4/6, 4/8 |
| 230/400-50 |
НАПРЯЖЕНИЕ/ЧАСТОТА |
| IP54 |
Степень защиты IP55 стандартное исполнение (для двигателей с тормозом IP54) |
| CLF |
Класс изоляции CL F - стандарт CL H - опция |
| … |
Монтаж мотора — (компактное исполнение) B5 (IEC – мотор) |
| W |
Положение соединительной коробки W (стандарт), N, E, S |
| FD |
Тип тормоза FD (постоянного тока) FA, BA (переменного тока) |
| 15 |
Тормозной момент |
| R |
Рычаг ручной разблокировки тормоза. Варианты R, RM |
| SB |
Тип выпрямителя NB, SB, NBR, SBR |
| 220 SA |
Электропитание тормоза |
| … |
Опции |
|
| |
