Цилиндро-конические мотор-редукторы Bonfiglioli серии A: A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3, A 50 2, A 50 3, A 50 4, A 60 2, A 60 3, A 60 4, A 70 3, A 70 4, A 80 3, A 80 4, A 90 3, A 90 4 характеристики, устройство, принцип работы, цена

Итальянские цилиндро-конические мотор-редукторы от компании Bonfiglioli выпускаются в девяти типоразмерах. Модели типоразмеров A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3 имеют неокрашенные алюминиевые корпуса, а сами редукторы заправлены синтетической смазкой на весь срок службы. Все остальные модели имеют чугунный корпус окрашенный специальным лакокрасочным покрытием. Перед началом эксплуатации эти редукторы требуется заправить маслом. Для установки электродвигателя на редукторе имеется крепежный фланец стандарта IEC. В зависимости от от типоразмера и передаточного отношения на редуктор можно установить электродвигатели мощностью от 0,18 до 160 кВт. Система смазки в редукторах комбинированная. Зубчатые пары частично погружаются в масляную ванну и разбрызгивают смазку в процессе эксплуатации. Монтаж агрегата осуществляется при помощи лапок, опорного фланца или реактивной тяги.

Передаточные отношения: 5,4 - 1715

Обороты тихоходного вала: 0,4 - 518 об/мин

Крутящий момент: 50 - 15000 Нм

Мощность электродвигателя: 0,18 - 160 кВт

Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже:

Конструктивные особенности

конструкция редуктора модульная:
агрегат имеет небольшую массу и компактные размеры;
для удобства монтажа имеются лапы фланец и реактивная тяга;
высокие показатели КПД;
отсутствие шума в процессе эксплуатации;
все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
быстроходные тихоходный валы изготовлены из прочной стали.

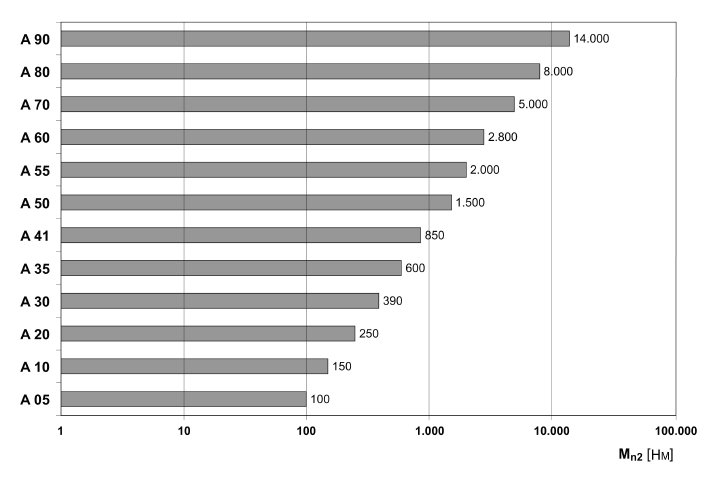

График максимальных значений крутящего момента в зависимости от типоразмера

Серия имеет следующие типоразмеры:

2-ступенчатый	3-ступенчатый	4-ступенчатый
A 10 2	A 10 3	A 10 4
A 20 2	A 20 3	A 20 4
A 30 2	A 30 3	A 30 4
A 41 2	A 41 3	A 41 4
A 50 2	A 50 3	A 50 4
A 60 2	A 60 3	A 60 4
A 70 2	A 70 3	A 70 4
A 80 2	A 80 3	A 80 4
A 90 2	A 90 3	A 90 4

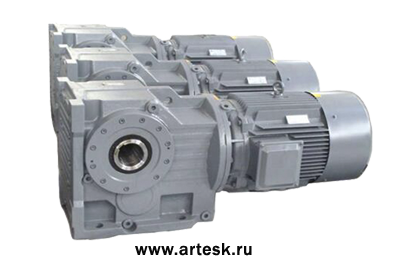

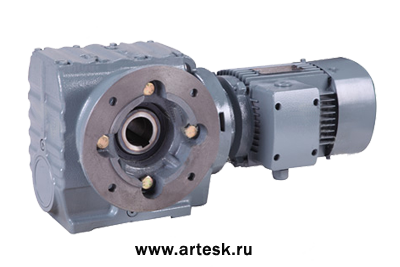

Исполнение на лапах	Исполнение на фланце

Производитель - Bonfiglioli
Материал корпуса - A 05 - A 41 сплав алюминия, A 50 - A 90 cерый чугун
Материал шестерней - сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - на лапах или на фланце
Выходной вал - полый со шпоночным пазом, цельный со шпонкой

Исполнения редукторов

Цилиндро-конические редукторы	Описание
	Односторонний выходной вал
	Двусторонний выходной вал
	Полый выходной вал с пазом под шпонку
	Полый выходной вал с обжимным диском
	Полый шлицевой вал DIN 5480
	Quick-fit Полый вал с переходными втулками и зажимным диском

Основные варианты исполнения со съемными фланцами	Описание

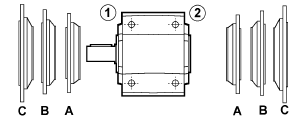

	URF1 URF2

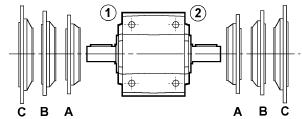

	UDF1 UDF2

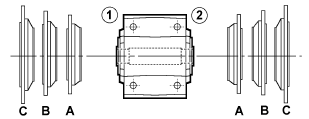

	UHF1 UHF2

Опции для мотор-редукторов

Сокращение	Опции для электродвигателей
AL, AR	Антиреверсное устройство (только для электродвигателей серии M). Стопор вращения против часовой стрелки для редукторов с 2 и 4 ступенями редукции и вращения по часовой стрелке для редукторов с 3 ступенями редукции (вид со стороны выходного вала редуктора).
CF	Емкостный фильтр.
D3	Биметаллические предохранители (3 шт).
E3	Термисторы (3 шт.) для односкоростных и двухскоростных электродвигателей (в соответствии с классом изоляции).
F1	Маховик плавного разгона и остановки.
H1	Противоконденсатные нагреватели. Стандартное напряжение питания 230В ± 10%.
PN	Для электродвигателей, работающих от сети частотой 60 Гц, указывается нормированная мощность, приведенная к значению при питании электродвигателя от сети с частотой 50 Гц.
PS	Двусторонний выходной вал (опция не совместима с вариантами исполнения RC и U1).
RC	Защитный колпак (опция несовместима с опцией PS).
RV	Балансировка ротора по классу вибрации R.
TC	Исполнение TC является вариантом исполнения электродвигателя с защитным колпаком, предназначенным для применения в текстильной промышленности. Данная опция не применима к электродвигателям с двусторонним валом привода (модификация PS), двигателям в исполнениях EN1, EN2 и EN3, а также к двигателям с тормозом BA.
TP	Тропикализация.
U1	Принудительное охлаждение (опция не совместима с опциями PS и CUS).
U2	Принудительное охлаждение с автономным питанием без отдельной клеммной коробки. Подключение проводников выполнено при сборке. Опция не совместима с опциями PS и CUS. Исполнение возможно для электродвигателей BN 71 … BN 132, M1 … M4.
Сокращение	Опции для редукторов
AL, AR	Антиреверсное устройство (стопор обратного хода).
SO	Редукторы A 05 - А 41, обычно заполняемые на заводе смазкой на весь период эксплуатации, поставляются без смазки.
LO	Редукторы A 50 - A 90, обычно поставляемые без смазки, поставляются заполненными долговечным синтетическим маслом, в количестве, соответствующем указанному в заказе рабочему положению.
DV	Двойные сальники на входном валу. (Опция предусмотрена только для интегральных мотор-редукторов).
VV	Сальники из специального материала «Viton» на входном валу.
PV	Сальники из специального материала «Viton» на входном и выходном валах.
HDB	Усиленный подшипник. Опция HDB доступна для габаритов редукторов c A 10 по А 50 с односторонним или сплошным двусторонним выходным валом.

Технические характеристики

Типоразмер	Максимальный крутящий момент (Нм)	D - выходного вала, мм
A 05	110	25
A 10	160	25, 30
A 20	260	30, 35
A 30	420	35, 40
A 35	620	40, 35
A 41	870	40, 45
A 50	1530	50, 55
A 55	2050	60, 50
A 60	2900	60, 70
A 70	5100	70, 80
A 80	8100	80, 90
A 90	14100	90, 100

Пример условного обозначения для заказа

Габаритные и присоединительные размеры

Монтажные положения, и количество масла

Дополнительное оборудование

Размеры выходного вала

Защитный кожух

Моментный рычаг

Выходные обороты и мощность электродвигателей (кВт)

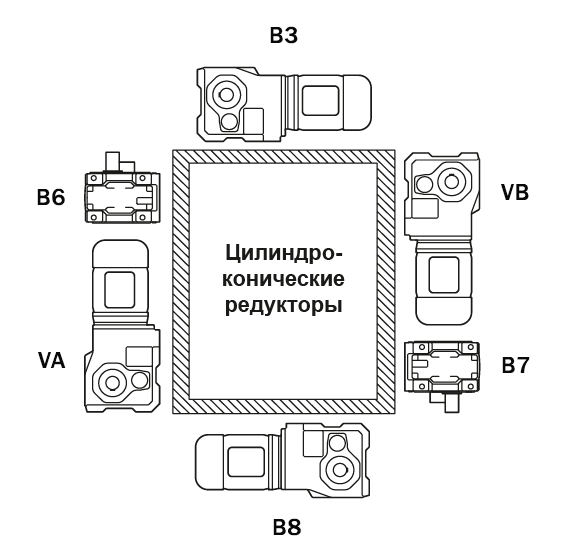

Варианты монтажа цилиндро-конических редукторов в пространстве

Компания Bonfiglioli предлагает цилиндро-конические мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (B3, B6, B7, B8, VA, VB).

Варианты монтажа цилиндро-конических редукторов в пространстве
