Размеры моментного рычага цилиндро-конических мотор-редукторов Bonfiglioli

Назад

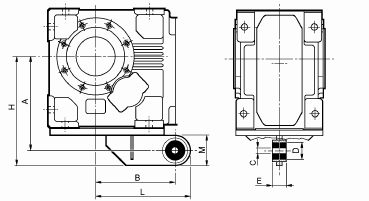

Моментный рычаг

ТИП	A	B	C	D	E	H	L	M
A 05 2	90.5	80	10	30	20	115.5	105	50
A 10 2	108	118	10	30	20	138	148	60
A 20 2 – A 20 3	118	137	10	30	20	148	167	60
A 30 2 – A 30 3	135	150	20	40	25	170	185	70
A 35 2 – A 35 3	145	165	20	40	25	180	200	70
A 41 2 – A 41 3	157	200	20	40	25	192	235	70
A 50 2 – A 50 3 – A 50	200	250	32	56	40	245	295	90
A 55 2 – A 55 3 – A 55	200	250	32	56	40	245	295	90
A 60 2 – A 60 3 – A 60	225	300	32	56	40	270	345	90

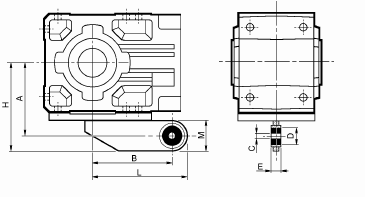

ТИП	A	B	C	D	E	H	L	M
A 70 3 – A 70 4 A 80 3 – A 80 4 A 90 3 – A 90 4	289	250	32	56	40	334	295	90
	357	300	42	78	60	422	365	130
	410	350	42	78	60	475	415	130
