Габаритные и присоединительные размеры серии-F

Технические характеристики

Габаритные и присоединительные размеры

На главную

Исполнение с выходным одно или двухстороним цилиндрическим валом (F37..F157)

Исполнение с выходным полым валом (FA37B..FA157B)

Исполнение с выходным фланцем и цилиндрическим валом (FF37..FF157)

Размеры крепления под реактивную тягу (FA37..FA157)

Размеры входного фланца под электродвигатель (IEC - стандарт)

Двухступенчатый мотор-редуктор (F + R)

Цилиндрические плоские мотор-редукторы серии F

Серия - FA

ОБРАТНО В МЕНЮ

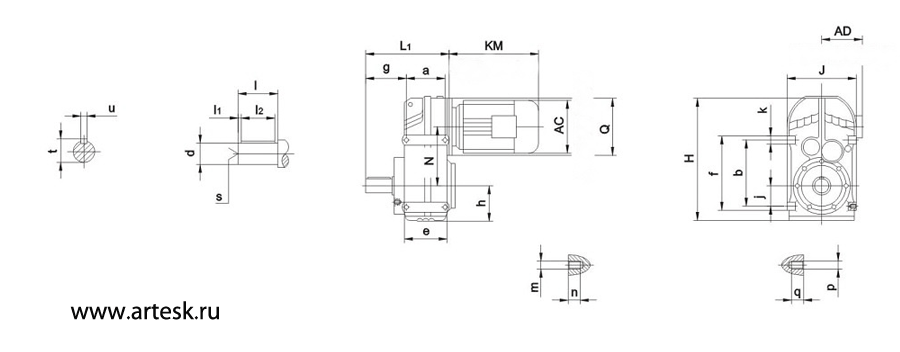

Исполнение с выходным одно или двухстороним цилиндрическим валом (F37..F157)

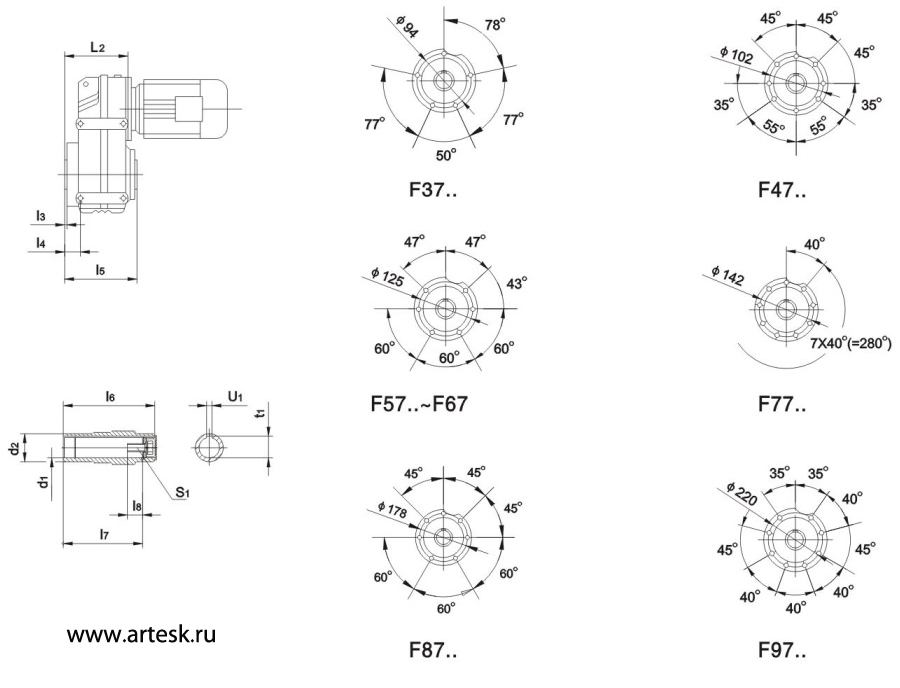

Исполнение с выходным полым валом (FA37B..FA157B)

Модель мотор-редуктора	a b	e f	g	h	j	к	m n	P q	Размеры вала
Модель мотор-редуктора	a b	e f	g	h	j	к	m n	P q	d	I	l1 l2	s	t u
F37.. FA37B..	77 115	95 135	72.5	76	31	20	M8 11	M8 11	25k6	50	5 40	M10	28 8
F47.. F47B..	93 145	109 165	91	77	43	20	M8 11	M10 15	30k6	60	3.5 50	M10	33 8
F57.. FA57B..	102 170	126 195	104.5	93	55	25	M12 17	M12 17	35k6	70	7 56	M12	38 10
F67.. FA67B..	112 190	131 215	118.5	97	60	25	M12 17	M12 17	40k6	80	5 70	M16	43 12
F77.. FA77B..	140 240	165 275	137.5	121	70	35	M12 17	M16 26	50k6	100	10 80	M16	53.5 14
F87.. FA87B..	165 310	195 350	163	152	100	40	M16 26	M16 26	60m6	120	5 110	M20	64 18
F97.. FA97B..	205 350	240 400	190.5	178	120	50	M16 26	M20 28	70m6	140	7.5 125	M20	74.5 20
F107.. FA107B..	220 400	260 460	241.5	200	125	60	/ /	M24 36	90m6	170	5 160	M24	95 25
F127.. FA127B..	270 450	316 520	291	236	142	70	/ /	M30 45	110m6	210	15 180	M24	116 28
F157.. FA157B..	310 540	364 620	325	286	170	80	/ /	M36 55	120m6	210	5 200	M24	127 32

Модель мотор-редуктора	Полый выходной вал								Hj	L1	L2	N	Q
Модель мотор-редуктора	d1	d2	13 14	l5	l6 l7	l8	s1	tl u1	Hj	L1	L2	N	Q
F37.. FA37B..	30H7	45	2.5 22.5	123	120 105	17	M10X25	33.3 8	252 165	160	110	112	120
F47.. FA47B..	35H7	50	3 31	153	150 132	22	M10X25	38.3 10	269 180	193	133	128.1	120
F57.. FA57B	40H7	55	3 33.5	170	166 142	29	M16X40	43.3 12	317 200	221	150	136	160
F67.. F67B..	40H7	55	3.5 37	184	180 156	29	M16X40	43.3 12	343 212	242	161	159.5	160
F77.. FA77B..	50H7	70	4 36.5	213	210 183	32	M16X45	53.8 14	426 270	294	193	200	200
F87.. FA87B..	60H7	85	4 43	243	240 210	36	M20X50	64.4 18	531 330	344	224	246.7	250
FA97.. FA97B..	70H7	95	4 48.5	303	300 270	34	M20X50	74.9 20	623 400	416	274	285	300
F107.. FA107B..	90H7	118	2.5 69.5	353	350 313	40	M24X60	95.4 25	717 450	484	312	332.4	350
F127.. FA127B..	100H7	135	2.5 79.25	413	410 373	38	M24X60	106.4 28	856 530	585	373	382.6	450
F157.. FA157B..	120H7	155	7 118	503	500 460	36	M24X60	127.4 32	1021 660	662	455	447	550

ОБРАТНО В МЕНЮ

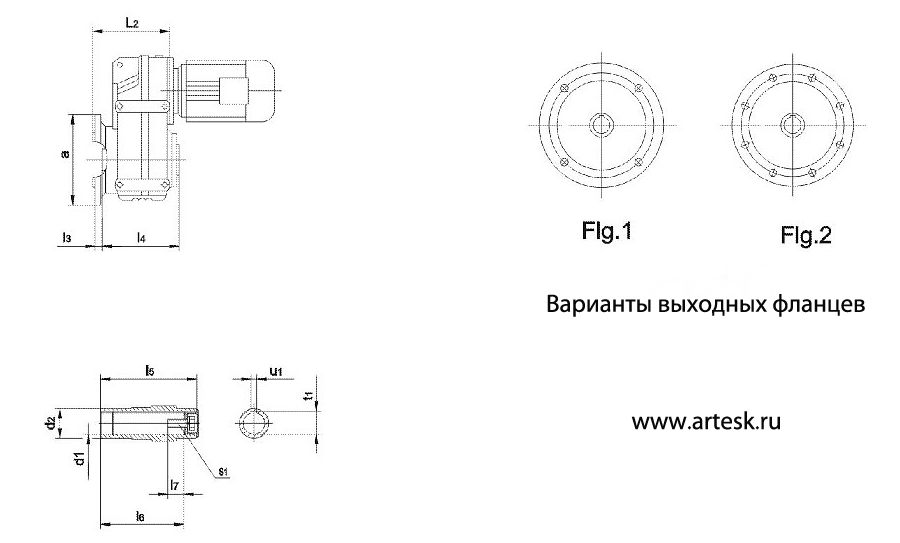

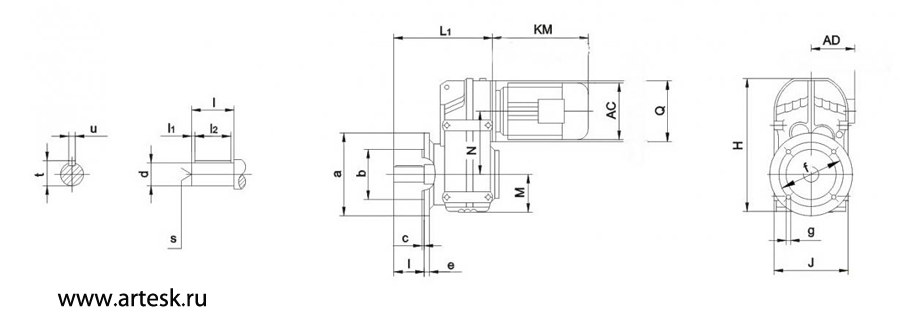

Исполнение с выходным фланцем и цилиндрическим валом (FF37..FF157)

Модель мотор-редуктора	Форма фланца	a b	e c	f g	Размеры цилиндрического вала				Размеры полого вала					H J	L1 L2	M N Q
Модель мотор-редуктора	Форма фланца	a b	e c	f g	d I	11 l2	s	t u	d1 d2	13 14	15 16	17 18	tl u1	H J	L1 L2	M N Q
FF37.. FAF37..	Fig. 1	160 110j6	3.5 10	130 9	25k6 50	5 40	M10	28 8	30H7 45	24 123	120 105	17 M10X25	33.3 8	252 165	184 138	76 112 120
FF47.. FAF47..	Fig. 1	200 130j6	3.5 12	165 11	30k6 60	3.5 50	M10	33 8	35H7 50	25 153	150 132	22 M10X25	38.3 10	269 180	218 162	77 128.1 120
FF57.. FAF57..	Fig. 1	250 180j6	4 15	215 13.5	35k6 70	7 56	M12	38 10	40H7 55	23.5 170	166 142	29 M16X40	43.3 12	317 200	243 177	93 136 160
FF67.. FAF67..	Fig.1	250 180j6	4 15	215 13.5	40k6 80	5 70	M16	43 12	40H7 55	23 184	180 156	29 M16X40	43.3 12	343 212	264 188	97 159.5 160
FF77.. FAF77..	Fig. 1	300 230h6	4 16	265 13.5	50k6 100	10 80	M16	53.5 14	50H7 70	37 213	210 183	32 M16X45	53.8 14	426 270	330 234	121 200 200
FF87.. FAF87..	Fig. 1	350 250h6	5 18	300 17.5	60m6 120	5 110	M20	64 18	60H7 85	30 243	240 210	36 M20X50	64.4 18	531 330	374 259	152 246.7 250
FF97.. FAF97..	Fig.2	450 350h6	5 22	400 17.5	70m6 140	7.5 125	M20	74.5 20	70H7 95	41.5 303	300 270	34 M20X50	74.9 20	623 400	456 321	178 285 300
FF107.. FAF107..	Fig.2	450 350h6	5 22	400 17.5	90m6 170	5 160	M24	95 25	90H7 118	41 353	350 313	40 M24X60	95.4 25	717 450	523 358	200 332.4 350
FF127.. FAF127..	Fig.2	550 450h6	5 25	500 17.5	110m6 210	15 180	M24	116 28	100H7 135	51 413	410 373	38 M24X60	106.4 28	856 530	643 426	236 382.6 450
FF157.. FAF157..	Fig.2	660 550h6	6 28	600 22	120m6 210	5 200	M24	127 32	120H7 155	60 503	500 460	36 M24X60	127.4 32	1021 660	725 521	286 447 550

ОБРАТНО В МЕНЮ

Размеры крепления под реактивную тягу (FA37..FA157)

Модель мотор-редуктора	a b	c e	f g	Размеры вала					Размеры полого вала		H J	L	M	N Q
Модель мотор-редуктора	a b	c e	f g	d1 d2	l1 l2	l3 l4	l5 l6	t u	К M N	p q	H J	L	M	N Q
FA37.. F..37/G..	158 30	14 31.5	46 15	30H7 45	0.5 123	120 105	17 M10X25	33.3 8	40 12.5 5	20 1	252 172	110	76	112 120
FA47.. F..47/G..	170 22	14 32	64 12	35H7 50	1 153	150 132	22 M10X25	38.3 10	40 12.5 5	20 1.8	269 189	133	77	128.1 120
FA57.. F..57/G..	198 31	14 40.5	60 19.5	40H7 55	1 170	166 142	29 M16X40	43.3 12	40 12.5 5	20 2.4	317 210	150	93	136 160
FA67.. F..67/G..	218 40	14 41	65 21	40H7 55	1 184	180 156	29 M16X40	43.3 12	40 12.5 5	20 3	343 212	161	97	159.5 160
FA77.. F..77/G..	278 49	22 50	69 28	50H7 70	1 213	210 183	32 M16X45	53.8 14	60 21 10	30 3.2	426 282	193	121	200 200
FA87.. F..87/G..	346 57	22 62	79 32	60H7 85	1 243	240 210	36 M20X50	64.4 18	60 21 10	30 4.5	531 336	224	152	246.7 250
FA97.. F..97/G..	395 88	26 70	104 34	70H7 95	1 303	300 270	34 M20X50	74.9 20	80 25 12	40 5	623 414	274	178	285 300
FA107.. F..107/G..	485 108	26 88	100 57	90H7 118	2.5 353	350 313	40 M24X60	95.4 25	80 25 12	40 6	717 456	312	200	332.4 350
FA127.. F..127/G	550 138	33 110	125 66	100H7 135	2.5 413	410 373	38 M24X60	106.4 28	100 32 15	60 9	856 530	373	236	382.6 450
FA157.. F..157/G..	660 170	33 150	140 98	120H7 155	7 503	500 460	36 M24X60	127.4 32	120 32 15	60 9	1021 660	455	286	447 550

ОБРАТНО В МЕНЮ

Размеры входного фланца под электродвигатель (IEC - стандарт)

		Fig.	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
F..37 F..47	AM63	1	95	115	3.5	120	140	M8	72	11	23	12.8	4
	AM711)		110	130	3.5		160	M8	72	14	30	16.3	5
	AM801)		130	165	4.5		200	M10	106	19	40	21.8	6
	AM901)		130	165	4.5		200	M10	106	24	50	27.3	8
F..57 F..67	AM63	1	95	115	3.5	160	140	M8	66	11	23	12.8	4
	AM71		110	130	3.5		160	M8	66	14	30	16.3	5
	AM80		130	165	4.5		200	M10	99	19	40	21.8	6
	AM90		130	165	4.5		200	M10	99	24	50	27.3	8
	AM1001)		180	215	5		250	M12	134	28	60	31.3	8
	AM1121)		180	215	5		250	M12	134	28	60	31.3	8
F..77	AM63	1	95	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71		110	130	3.5		160	M8	60	14	30	16.3	5
	AM80		130	165	4.5		200	M10	92	19	40	21.8	6
	AM90		130	165	4.5		200	M10	92	24	50	27.3	8
	AM1001)		180	215	5		250	M12	126	28	60	31.3	8
	AM1121)		180	215			250		126	28	60	31.3	8
	AM132S1) AM132M1)		230	265			300		179	38	80	41.3	10
	AM132ML1)		230	265			300		179	38	80	41.3	10
F..87	AM80	1	130	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90		130	165	4.5		200	M10	87	24	50	27.3	8
	AM 100		180	215	5		250	M12	121	28	60	31.3	8
	AM112		180	215			250		121	28	60	31.3	8
	AM132S AM132M		230	265			300		174	38	80	41.3	10
	AM132ML		230	265			300		174	38	80	41.3	10
	AM1601)		250	300	6		350	M16	232	42	110	45.3	12
	AM1801)		250	300	6		350	M16	232	48	110	51.8	14
F..97	AM 100	1	180	215	5	300	250	M12	116	28	60	31.3	8
	AM112		180	215			250		116	28	60	31.3	8
	AM132S AM132M		230	265			300		169	38	80	41.3	10
	AM132ML		230	265			300		169	38	80	41.3	10
	AM 160		250	300	6		350	M16	227	42	110	45.3	12
	AM 180		250	300	6		350		227	48		51.8	14
	AM200		300	350	7		400		268	55		59.3	16
	AM2251)	2	350	400	7		450		283	60	140	64.4	18

		Fig.	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
F..107	AM 100	1	180	215	5	350	250	M12	110	28	60	31.3	8
	AM112		180	215			250		110	28	60	31.3	8
	AM132S AM132M		230	265			300		163	38	80	41.3	10
	AM132ML		230	265			300		163	38	80	41.3	10
	AM160		250	300	6		350	M16	221	42	110	45.3	12
	AM 180		250	300	6		350		221	48		51.8	14
	AM200		300	350	7		400		262	55		59.3	16
	AM225	2	350	400	7		450		277	60	140	64.4	18
F..127	AM132S AM132M	1	230	265	5	450	300	M12	148	38	80	41.3	10
	AM132ML		230	265	5		300	M12	148	38	80	41.3	10
	AM 160		250	300	6		350	M16	206	42	110	45.3	12
	AM 180		250	300	6		350		206	48		51.8	14
	AM200		300	350	7		400		247	55		59.3	16
	AM225	2	350	400			450		262	60	140	64.4	18
	AM250		450	500			550		336	65		69.4	18
	AM280		450	500			550		336	75		79.9	20
F..157	AM 160	1	250	300	6	550	350	M16	198	42	110	45.3	12
	AM 180		250	300	6		350		198	48		51.8	14
	AM200		300	350	7		400		239	55		59.3	16
	AM225	2	350	400			450		254	60	140	64.4	18
	AM250		450	500			550		328	65		69.4	18
	AM280		450	500			550		328	75		79.9	20

ОБРАТНО В МЕНЮ

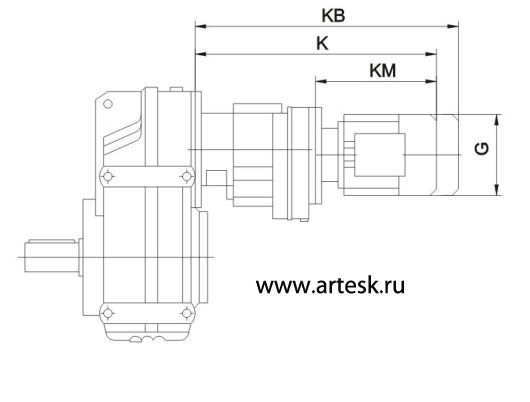

Двухступенчатый мотор-редуктор (F + R)

Двухступенчатый мотор-редуктор (F + R) \

		G	К	KB	KM
F..37R17 F..47R17	D63..	155	368	425	193
	D71D	155	369	433	194
	D80..	155	419	483	244
F..57R37	D63..	155	400	457	235
	D71D	155	401	465	236
	D80..	155	451	515	286
F..67R37	D63..	155	410	457	235
	D71D	155	401	465	236
	D80..	155	451	515	286
	D90..	210	451	536	286
F..77R37	D63..	155	392	449	235
	D71D	155	393	457	236
	D80..	155	443	507	286
	D90..	210	443	528	286
F..87R57	D63..	155	445	502	229
	D71D	155	445	509	229
	D80..	210	495	559	279
	D90..	210	495	580	279
	D100M	210	545	630	329
	D100L	210	565	650	349
F..97R57	D63..	155	440	497	229
	D71D	155	440	504	229
	D80..	155	490	554	279
	D90..	210	510	595	299
	D100M	210	540	625	329
	D100L	210	560	645	349
	D112M	240	575	655	364
F..107R77	D63..	155	470	527	223
	D71D	155	470	534	223
	D80..	155	520	584	273
	D90..	210	518	603	271
	D100M	210	568	653	321
	D100L	210	588	673	341
	D112M	240	602	682	355
	D132S	240	647	727	400
	D132M	285	699	811	452
	D132ML	285	719	831	472
	D160M	330	749	871	512

		G	К	KB	KM
F..127R77	D63..	155	455	512	223
	D71D	155	455	519	223
	D80..	155	505	569	273
	D90..	210	503	588	271
	D100M	210	553	638	321
	D100L	210	573	658	341
	D112M	240	587	667	355
	D132S	240	632	712	40
	D132M	285	684	796	452
	D132ML	285	704	816	472
	D160M	330	734	846	502
F..127R87	D90..	210	547	632	267
	D100M	210	597	682	317
	D100L	210	617	702	337
	D112M	240	630	710	350
	D132S	240	675	755	395
	D132M	285	727	839	447
	D132ML	285	747	859	467
	D160M	330	777	889	497
	D160L	330	824	980	544
	D180..	380	896	1052	616
F..157R97	D80..	155	586	650	261
	D90..	210	586	671	261
	D100M	210	636	721	311
	D100L	210	656	741	331
	D112M	240	670	750	345
	D132S	240	715	795	390
	D132M	285	767	879	442
	D132ML	285	787	899	462
	D160M	330	817	929	492
	D160L	330	864	1020	539
	D180..	380	936	1092	611
	D200..	420	1024	1180	699
