Габаритно-присоединительные размеры. Конические мотор-редукторы Yilmaz серии KR102, KR103 |
| |

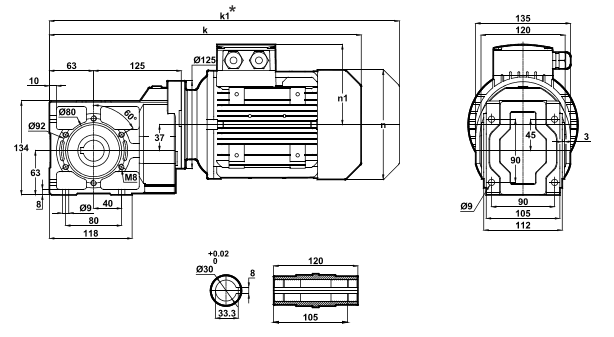

Монтажное исполнение KR102.00, KR103.00
|
63 |
71 |
80 |
90S |
90L |
k |
385.5 |
414 |
448 |
487 |
487 |
k1 |
446.5 |
505 |
541 |
590.5 |
590.5 |
n |
121 |
137 |
155 |
176 |
176 |
n1 |
97 |
112 |
121 |
133 |
133 |

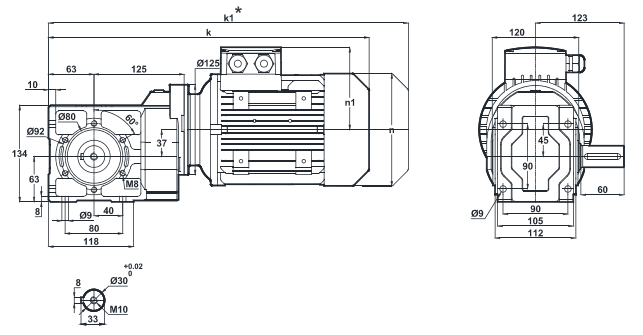

Монтажное исполнение KR102.01, KR103.01
|
63 |
71 |
80 |
90S |
90L |
k |
385.5 |
414 |
448 |
487 |
487 |
k1 |
446.5 |
505 |
541 |
590.5 |
590.5 |
n |
121 |
137 |
155 |
176 |
176 |
n1 |
97 |
112 |
121 |
133 |
133 |

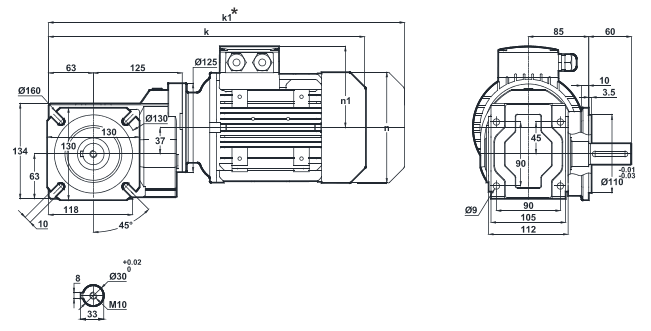

Монтажное исполнение на фланце KR102.02, KR103.02
|
63 |
71 |
80 |
90S |
90L |
k |
385.5 |
414 |
448 |
487 |
487 |
k1 |
446.5 |
505 |
541 |
590.5 |
590.5 |
n |
121 |
137 |
155 |
176 |
176 |
n1 |
97 |
112 |
121 |
133 |
133 |

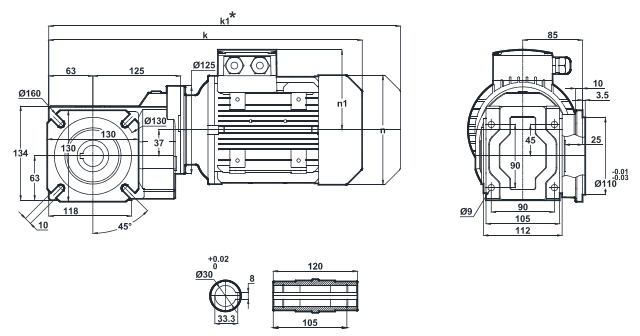

Монтажное исполнение на фланце KR102.03, KR103.03
|
63 |
71 |
80 |
90S |
90L |
k |
385.5 |
414 |
448 |
487 |
487 |
k1 |
446.5 |
505 |
541 |
590.5 |
590.5 |
n |
121 |
137 |
155 |
176 |
176 |
n1 |
97 |
112 |
121 |
133 |
133 |
|
| |
