Коническо-цилиндрические мотор-редукторы Yilmaz серии KR002, KR003, KR102, KR103, KR202, KR203, KR273, KR275, KR276, KR283, KR284, KR285, KR286, KR373, KR374, KR375, KR376, KR473, KR474, KR475, KR476, KR573, KR574, KR575, KR576, KR673, KR674, KR675, KR676, KR773, KR774, KR775, KR776, KR873, KR874, KR875, KR876: характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург |
|

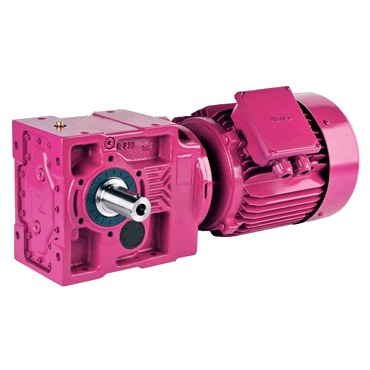

Коническо-цилиндрические мотор-редукторы серии KR от турецкой компании Yilmaz предназначены эксплуатироваться в тяжёлых условиях в длительном режиме. Для достижения оптимальных характеристик в редукторе применяются два вида механических передач: коническая и цилиндрическая. Входной и выходной, валы перпендикулярны друг к другу и располагаются на определенном расстоянии в зависимости от типоразмера. Монтаж агрегата осуществляется с помощью лапок, опорного фланца и моментного рычага. Редуктор может иметь полый или цилиндрический выходной вал. |
|
Линейка коническо-цилиндрических редукторов KR представлена десятью типоразмерами. Заказчик может выбрать агрегат с характеристиками представленными ниже.
Базовые характеристики
- Номинальная мощность электродвигателя: от 0,12 до 90 кВт;
- Крутящий момент на выходном валу: от 80 до 15000 Нм;
- Диапазон передаточных чисел: 7 - 12789;
- Частота вращения выходного вала: от 0,1 до 400 об/мин;
- Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
- Напряжение питания 220/380В, 50/60 Гц;
- Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).
Серия Bauer имеет следующие типоразмеры:
KR002, KR003, KR102, KR103, KR202, KR203, KR273, KR275, KR276, KR283, KR284, KR285, KR286, KR373, KR374, KR375, KR376, KR473, KR474, KR475, KR476, KR573, KR574, KR575, KR576, KR673, KR674, KR675, KR676, KR773, KR774, KR775, KR776, KR873, KR874, KR875, KR876
Система обозначения конических мотор-редукторов серии BK
KR 473 . 01 - 54 - / 25,78 - 5,5 - / 1500 B5 - особенности электродвигателя - опции редуктора
KR - Коническо-цилиндрические мотор-редукторы в комплекте с электродвигателем (KT - редуктор с входным цилиндрическим валом)
473 - Типоразмер редуктора.
01 - Код монтажного исполнения KR..00, KR..01, KR..02, KR..03, KR..04, KR..05, KR..08, KT..00, KT..01, KT..02, KT..03, KT..04, KT..05, KT..08 (возможные варианты представлены в таблице 1,1)
54 - Частота вращения выходного вала об/мин
25,78 - Передаточное отношение - i
5,5
- Мощность электродвигателя
B5 - Монтажное исполнение |
Типоразмер |
M max, Нм |
D - выходного вала, мм |
| KR002 |
80 |
20 |
| KR102 |
140 |
30 |
| KR202 |
280 |
35 |
| KR003 |
80 |
20 |
| KR103 |
140 |
30 |
| KR203 |
280 |
35 |
| KR273 |
450 |
35 |
| KR283 |
600 |
40 |
| KR373 |
820 |
40 |
| KR473 |
1550 |
50 |
| KR573 |
2700 |
60 |
| KR673 |
4300 |
70 |
| KR773 |
8000 |
90 |
| KR873 |
15000 |
110 |
| KR284 |
600 |
40 |
| KR374 |
820 |
40 |
| KR474 |
1550 |
50 |
| KR574 |
2700 |
60 |
| KR674 |
4300 |
70 |
| KR774 |
8000 |
90 |
| KR874 |
15000 |
110 |
| KR285 |
600 |
40 |
| KR375 |
820 |
40 |
| KR475 |
1550 |
50 |
| KR575 |
2700 |
60 |
| KR675 |
4300 |
70 |
| KR775 |
8000 |
90 |
| KR875 |
15000 |
110 |
| KR276 |
450 |
35 |
| KR286 |
600 |
40 |
| KR376 |
820 |
40 |
| KR476 |
1550 |
50 |
| KR576 |
2700 |
60 |
| KR676 |
4300 |
70 |
| KR776 |
8000 |
90 |
| KR876 |
15000 |
110 |
|
Модификации мотор-редукторов
 |
 |
 |
 |

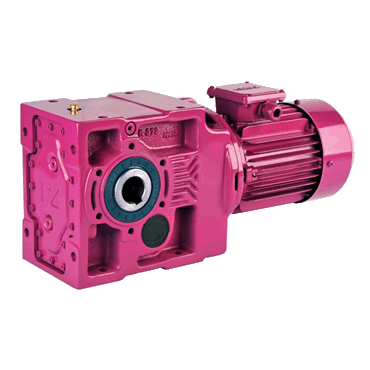

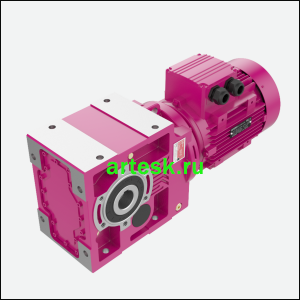

| Мотор-редукторы коническо-цилиндрического типа серии KR с пустотелым выходным валом. Особенностью редуктора является установка ведущей шестерни непосредственно на вал электродвигателя. |

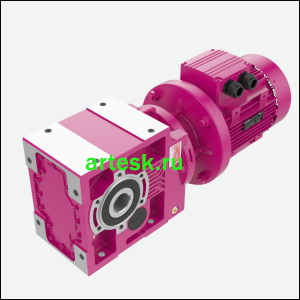

Коническо-цилиндрические мотор-редукторы серии KV имеют полый вал и входной фланец стандарта IEC типоразмеров В5/В14. |

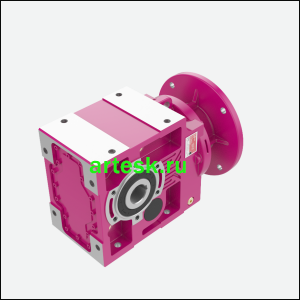

Коническо-цилиндрические редукторы KN поставляются без электродвигателя. Комплектуются устройства моторными фланцами стандарта IEC B5/В14. Выходной вал редуктора полый. |

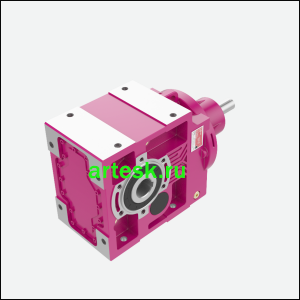

Коническо-цилиндрические редукторы серии KT имеют цилиндрический входной вал для установки шкива или звездочки. Выходной вал полый. |
Смазочные материалы
Lubricant |
DIN 51517-3 |
Ambient Temperature [ºC] |
ISO VG |
Aral |
Beyond Petroleum |
Castrol |
Klüber Lubrication |
Mobil |
Shell |
Total |
Dip Lubrica- tion |
Forced Lubrica- tion |
Mineral Oil |
CLP |
0 ... +50 |
– |
680 |
Degol BG 680 |
Energol GR-XP 680 |
Alpha SP 680 |
Klüberoil GEM 1-680 N |
Mobilgear XMP 680 |
Omala 680 |
Carter EP 680 |
-5 ... +45 |
– |
460 |
Degol BG 460 |
Energol GR-XP 460 |
Alpha SP 460 |
Klüberoil GEM 1-460 N |
Mobilgear XMP 460 |
Omala F460 |
Carter EP 460 |
-10 ... +40 |
+15 ... +40 |
320 |
Degol BG 320 |
Energol GR-XP 320 |
Alpha SP 320 |
Klüberoil GEM 1-320 N |
Mobilgear XMP 320 |
Omala F320 |
Carter EP 320 |
-15 ... +30 |
+10 ... +30 |
220 |
Degol BG 220 |
Energol GR-XP 220 |
Alpha SP 220 |
Klüberoil GEM 1-220 N |
Mobilgear XMP 220 |
Omala F220 |
Carter EP 220 |
-20 ... +20 |
+5 ... +20 |
150 |
Degol BG 150 |
Energol GR-XP 150 |
Alpha SP 150 |
Klüberoil GEM 1-150 N |
Mobilgear XMP 150 |
Omala 150 |
Carter EP 150 |
-25... +10 |
+3 ... +10 |
100 |
Degol BG 100 |
Energol GR-XP 100 |
Alpha SP 100 |
Klüberoil GEM 1-100 N |
– |
Omala 100 |
Carter EP 100 |
Synthetic Oil |
CLP PG |
-10 ... +60 |
– |
680 |
Degol GS 680 |
Energsyn SG-XP 680 |
– |
Klübersynth GH 6 -680 |
Mobil Glygoyle 680 |
Tivela S 680 |
Carter SY 680 |
-20 ... +50 |
– |
460 |
Degol GS 460 |
Energsyn SG-XP 460 |
Aphasyn PG 460 |
Klübersynth GH 6 -460 |
Mobil Glygoyle 460 |
Tivela S 460 |
Carter SY 460 |
-25 ... +40 |
+5 ... +40 |
320 |
Degol GS 320 |
Energsyn SG-XP 320 |
Aphasyn PG 320 |
Klübersynth GH 6 -320 |
Mobil Glygoyle 320 |
Tivela S 320 |
Carter SY 320 |
-30 ...+30 |
0 ...+30 |
220 |
Degol GS 220 |
Energsyn SG-XP 220 |
Aphasyn PG 220 |
Klübersynth GH 6 -220 |
– |
Tivela S 220 |
Carter SY 220 |
-35 ... +20 |
-5 ... +20 |
150 |
Degol GS 150 |
Energsyn SG-XP 150 |
Aphasyn PG 150 |
Klübersynth GH 6 -150 |
– |
Tivela S 150 |
Carter SY 150 |
-40 ... +10 |
-8 ... +10 |
100 |
– |
– |
– |
Klübersynth GH 6 -100 |
– |
– |
– |
CLP HC |
-10 ... +60 |
– |
680 |
– |
– |
– |
Klübersynth GEM 4-680 N |
Mobilgear SHC XMP 680 |
– |
Carter SH 680 |
-20 ... +50 |
– |
460 |
Degol PAS 460 |
Enersyn EP-XF 460 |
Alphasyn T 460 |
Klübersynth GEM 4-460 N |
Mobilgear SHC XMP 460 |
Omala HD 460 |
Carter SH 460 |
-25 ... +40 |
+5 ... +40 |
320 |
Degol PAS 320 |
Enersyn EP-XF 320 |
Alphasyn T 320 |
Klübersynth GEM 4-320 N |
Mobilgear SHC XMP 320 |
Omala HD 320 |
Carter SH 320 |
-30 ... +30 |
0 ...+30 |
220 |
Degol PAS 220 |
Enersyn EP-XF 220 |
Alphasyn T 220 |
Klübersynth GEM 4-220 N |
Mobilgear SHC XMP 220 |
Omala HD 220 |
Carter SH 220 |
-35 ... +20 |
-5 ... +20 |
150 |
Degol PAS 150 |
Enersyn EP-XF 150 |
Alphasyn T 150 |
Klübersynth GEM 4-150 N |
Mobilgear
SHC XMP 150 |
Omala HD 150 |
Carter SH 150 |
-40 ... +10 |
-8 ... +10 |
100 |
– |
– |
– |
Klübersynth
GEM 4-100 N |
– |
– |
– |
Food Grade Oil |
CLP NSF H1 |
-15 ... +25 |
+5 ... +25 |
220 |
– |
– |
Optileb GT 220 |
Klüberoil
4 UH1-220 N |
Mobil SHC
Cibus 220 |
Cassida Fluid GL-22 |
Nevastane SL 220 |
Biodegrad- able Oil |
CLP E |
-25 ... +40 |
+5 ... +40 |
320 |
– |
– |
Tribol BioTop 1418-320 |
Klübersynth GEM 2-320 |
– |
– |
Carter Bio 320 |
Mineral Grease
[ -20 +120 Working Temperature ºC ] |
Aralub HL3 |
Energrease LS 3 |
Spheerol AP3 |
Centoplex 2 EP |
Mobilux EP 3 |
Alvania RL3 |
Multis Complex EP 2 |
Synthetic Grease
[ -30 +100 Working Temperature ºC ] |
– |
Energrease SY 2202 |
– |
Petamo GHY 133 N |
Mobiltemp SHC 100 |
Cassida RLS 2 |
Multis Complex SHD 220 |
Габаритные и присоединительные размеры
Редуктор KR002, KR003
Редуктор KR102, KR103
Редуктор KR202, KR203
Редуктор KR273, KR275, KR276
Редуктор KR283, KR284, KR285, KR286
Редуктор KR373, KR374, KR375, KR376
Редуктор KR473, KR474, KR475, KR476
Редуктор KR573, KR574, KR575, KR576
Редуктор KR673, KR674, KR675, KR676
Редуктор KR773, KR774, KR775, KR776
Редуктор KR873, KR874, KR875, KR876

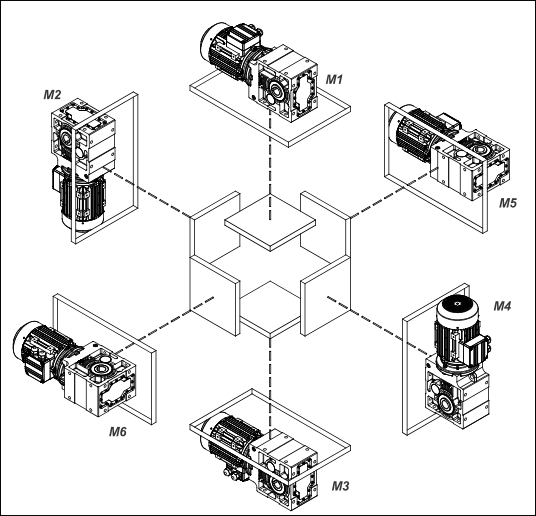

Монтажные положения
Положение клемной коробки эл.двигателя
