Соосно-цилиндрические мотор-редукторы SITI (Сити) MNHL 20, MNHL 25, MNHL 30, MNHL 35, MNHL 40, MNHL 50, MNHL 60, MNHL 70, MNHL 90, MNHL 100: характеристики, устройство, принцип работы, цена
Соосно-цилиндрические мотор-редукторы SITI (Сити) MNHL

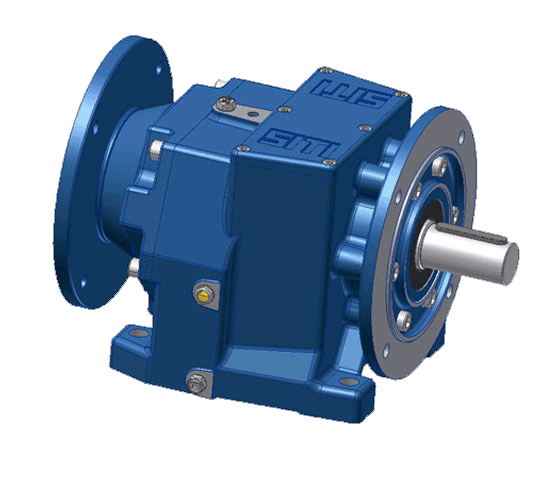

Соосно-цилиндрические редукторы серии MNHL предназначены для понижения оборотов электродвигателя. Серия MNHL имеет компактные размеры и высокий КПД. Уровень шума во время работы не превышает 60 dBA. В зависимости от передаточного отношения, редукторы имеют одно- двух- или трехступенчатое исполнение. Комплектуются редукторы электродвигателями от 0,06 до 93 кВт, возможна установка взрывозащищенных двигателей или двигателей со встроенным тормозом. Для удобства монтажа редукторы поставляются на лапах (MNHL) или на опорном фланце (MNHLF).

Передаточное отношение от 5:1 до 470:1

Крутящий момент от 35 Нм до 13400 Нм

Мощность электродвигателя 0,06 кВт до 93 кВт

Система обозначения мотор-редукторов серии MNHL

MNHL
F
– 25
– 2
– 49
– 28,7
– B3
– 0,55
– 177
– 380
– 50
 – (4P)
1
2
3
4
5
6
7
8
9
10
11
 12

1 – Серия редуктора (M(N)HL)

2 – Фланцевое исполнение (F)

3 – Диаметр выходного вала, мм (20, 25, 30, 40, 50, 60, 70)

4 – Количество ступеней (2, 3)

5 – Номинальное передаточное отношение редуктора

6 – Число оборотов выходного вала, об/мин

7 – Монтажное положение (В3, В6, В7, В8, V1, V3, V5, V6)

8 – Мощность электродвигателя, kW

9 – Крутящий момент на выходном валу, Nm

10 – Напряжение питания электродвигателя, V

11 – Частота питающей сети, Гц

12 – Количество полюсов электродвигателя (2, 4, 6)

Типоразмер
M max, Нм

D - выходного вала,мм
MNHL 20
90
20
MNHL 25
205
25
MNHL 30
450
30
MNHL 35
560
35
MNHL 40
760
40
MNHL 50
1520
50
MNHL 60
3000
60
MNHL 70
5100
70
MNHL 90
7020
90
MNHL 100
12100
100



Габаритные и присоединительные размеры

MNHL 25-размеры

MNHL 30-размеры

MNHL 35-размеры

MNHL 40-размеры

MNHL 50-размеры

MNHL 60-размеры

MNHL 70-размеры

MNHL 90-размеры

MNHL 100-размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы MNHL

Вес редукторов серии MNHL, кг



Выходные обороты и мощность электродвигателей (кВт) pdf.



Монтажные положения и количество масла, заливаемого в мотор-редукторы MNHL

Монтажные положения и количество масла, заливаемого в мотор-редукторы MNHL

Тип редуктора
Монтажная позиция
B3
B5
B6
B7
B8
V1
V3
V5
V6
NHL 20/2 (*)
0,26
0,26
0,26
0,26
0,26
0,26
0,26
0,26
0,26
NHL 25/2 (*)
1,3
1,3
1,3
1,3
1,4
1,5
1,3
1,5
1,3
NHL 30/2 (*)
1,8
1,8
1,9
1,9
2,3
2,3
2,3
2,3
2,3
NHL 35/2 (*)
1,8
1,8
2
2
2,4
2,4
2,4
2,4
2,4
NHL 40/2
1,6
1,6
2,6
2,6
3,6
2,8
3,5
2,8
3,5
NHL 50/2
5
5
6,5
6,5
7,2
7
7
7
7
NHL 60/2
7,5
7,5
9
9
10,5
10,5
8
10,5
8
NHL 70/2
11
11
15
15
17
21
17
21
17
NHL 90/2
14,5
14,5
18,5
18,5
25
30
28
30
28
NHL 100/2
25
25
33
33
38
45
45
NHL 25/3 (*)
1,35
1,35
1,25
1,25
1,3
1,3
1,35
1,3
1,35
NHL 30/3 (*)
2,1
2,1
2
2
2,2
2,2
1,8
2,2
1,8
NHL 35/3 (*)
2,1
2,1
2
2
2,2
2,2
1,8
2,2
1,8
NHL 40/3
1,5
1,5
2,75
2,75
3,5
2,75
3,3
2,75
3,3
NHL 50/3
3,1
2,9
4,8
5
4,7
8
7,7
8
7,7
NHL 60/3
5,4
5
7,8
8,7
7,5
13,2
12,5
13,3
12,5
NHL 70/3
7,5
7
11,9
12,9
11,3
20
19,1
20,5
19,5
NHL 90/3
15
15
NHL 100/3
25
25

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес редукторов серии MNHL, кг

Габарит
Вес, кг
NHL 20/2
4,5
NHL 25/2
15,5
NHL 30/2
26
NHL 35/2
28
NHL 40/2
35
NHL 50/2
52
NHL 60/2
104,5
NHL 70/2
160
NHL 90/2
205
NHL 100/2
380
NHL 25/3
14,5
NHL 30/3
25,5
NHL 35/3
27,5
NHL 40/3
34
NHL 50/3
59,5
NHL 60/3
110
NHL 70/3
185
NHL 90/3
230
NHL 100/3
400
