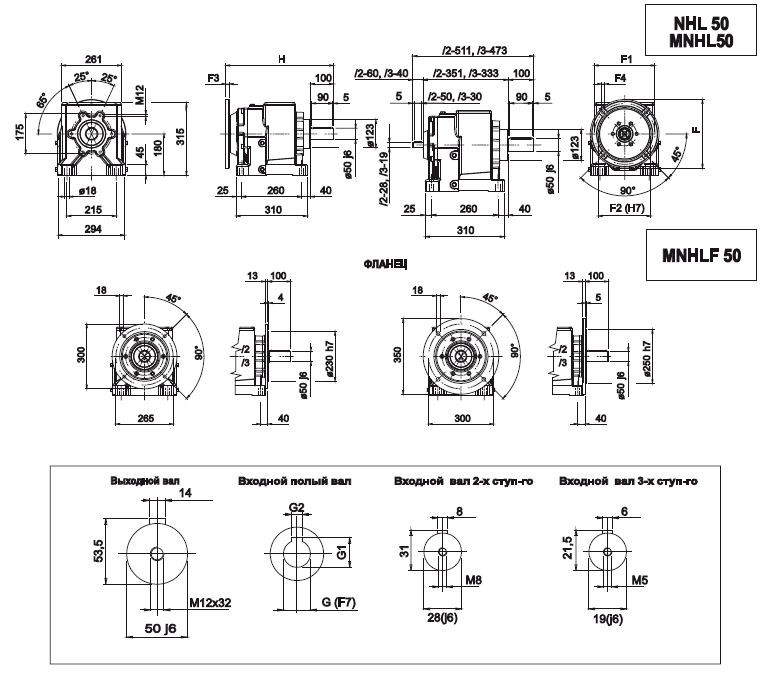

Габаритно-присоединительные размеры MNHL 50 |
| |
|
50/2 - 50/3 |
G |
G1 |
G2 |
F |
F1 |
F2 |
F3 |
F4 |
Н |
/2...90B5/2F... 90 В5 |
24 |
27,3 |
8 |
200 |
165 |
130 |
15 |
11,5 |
467 |
/2...100-112 B5/2F...100-112 |
28 |
31,3 |
8 |
250 |
215 |
180 |
15 |
14 |
470 |
/2 ... 132 B5/2F ... 132В5 |
38 |
41,3 |
10 |
300 |
265 |
230 |
15 |
14 |
470 |
/2 ... 160 B5/2F ... 160В5 |
42 |
45,3 |
12 |
350 |
300 |
250 |
19 |
18 |
500 |
/3... 63B5/3F ... 63 В5 |
11 |
12,8 |
4 |
140 |
115 |
95 |
7,5 |
9 |
447 |
13... 71 B5/3F ... 71 В5 |
14 |
16,3 |
5 |
160 |
130 |
110 |
12 |
9 |
453 |
/3 ... 80 В5 /3F ... 80 В5 |
19 |
21,8 |
6 |
200 |
165 |
130 |
13,5 |
11 |
447 |
/3... 90B5/3F ... 90 В5 |
24 |
27,3 |
8 |
200 |
165 |
130 |
13,5 |
11 |
447 |
/3...100-112 B5/3F...100-112 |
28 |
31,3 |
8 |
250 |
215 |
180 |
16 |
13 |
450 |
|
| |
