Цилиндро-конические мотор-редукторы Vemper серии VRС являются наиболее эффективным решением угловой передачи. Данная серия подходит для большинства конструктивных требований и может эксплуатироваться в различных сферах промышленности. Мотор-редукторы комплектуются электродвигателями в диапазоне мощностей 0,12 – 200 кВт. Максимальный крутящий момент на выходном валу до 50000 Нм.
Конструкция зубчатых пар гарантирует безотказную передачу высоких осевых и радиальных нагрузок, что делает мотор-редукторы VRС идеальными для применения в тяжелой промышленности. Шестерни редуктора отличаются длительным сроком службы и простотой обслуживания.
Коническо-цилиндрические редукторы Vemper серии VRС доступны в версиях с фланцем и на лапах. Выходной вал может быть сплошным или полым. Мотор-редуктор эффективен в эксплуатации и устойчив к высоким нагрузкам. Высокий показатель КПД (95%) гарантирует высокую энергоэффективность независимо от направления вращения.
Передаточные отношения: 5,36 - 199,81
Обороты тихоходного вала: 4,5 - 518 об/мин
Крутящий момент: 5 - 50000 Нм
Мощность электродвигателя: 0,12 - 200 кВт
Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже: |
|
Конструктивные особенности
- корпус из серого чугуна высокой прочности, изготовлен по FEM-стандартам;
- агрегат имеет небольшую массу и компактные размеры;
- перегрузочная способность рассчитана в соответствии со стандартом ISO 6336;
- отличная механическая прочность;
- высокие показатели КПД;
- отсутствие шума в процессе эксплуатации;
- все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
- быстроходные тихоходный валы изготовлены из прочной стали;
- корпус окрашен полиэпоксидной краской голубого цвета.
Цилиндро-конические мотор-редукторы Vemper широкий спектр промышленного применения
|
|

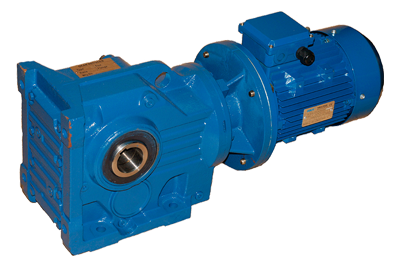

VRC - Исполнение на лапах |

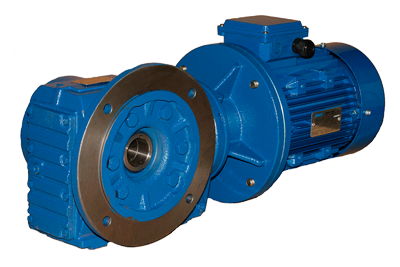

VRC (F) - Исполнение на фланце |
Производитель - Vemper
Материал корпуса - cерый чугун
Материал шестерней - сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - на лапах или на фланце
Выходной вал - полый со шпоночным пазом, цельный со шпонкой
Исполнения редукторов
| Цилиндро-конические редукторы |
Описание |
 |
На лапах с односторонним или двусторонним выходным валом |
 |
На лапах с полым выходным валом |
 |
На фланце с односторонним выходным валом |
 |
На фланце с односторонним выходным валом |
 |
Редуктор со снятым фланцем и полым выходным валом |
Технические характеристики
| Типоразмер |
Максимальный крутящий момент (Нм) |
Масса редуктора VRC, кг |
Масса редуктора VRС (F), кг |
D - выходного вала, мм |
| VRC205 |
200 |
12 |
15 |
30 |
| VRC210 |
400 |
19 |
22,5 |
35 |
| VRC215 |
600 |
24 |
29 |
40 |
| VRC220 |
800 |
30 |
36 |
40 |
| VRC225 |
1500 |
54 |
62 |
50 |
| VRC230 |
2600 |
90 |
97 |
60 |
| VRC235 |
4000 |
150 |
156 |
70 |
| VRC240 |
8000 |
260 |
268 |
90 |
| VRC245 |
13000 |
410 |
419 |
100 |
| VRC250 |
18000 |
635 |
660 |
120 |
| VRC255 |
30000 |
1035 |
1080 |
140 |
| VRC260 |
50000 |
1550 |
1615 |
160 |
Пример условного обозначения для заказа
Габаритные и присоединительные размеры
Монтажные положения, и количество масла
Базовая конструкция конического редуктора
Выходные обороты и мощность электродвигателей (кВт)

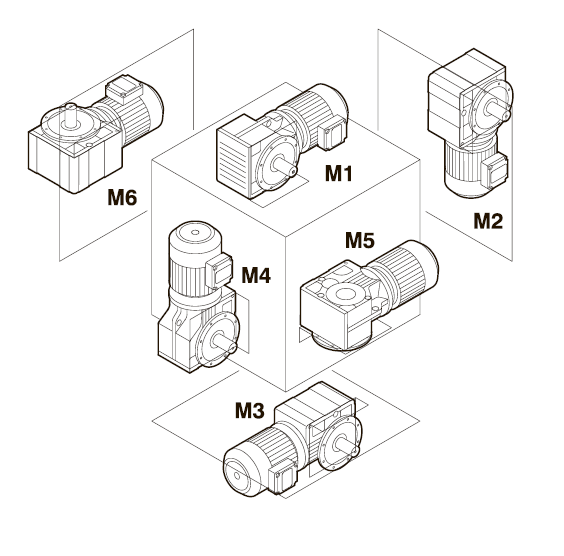

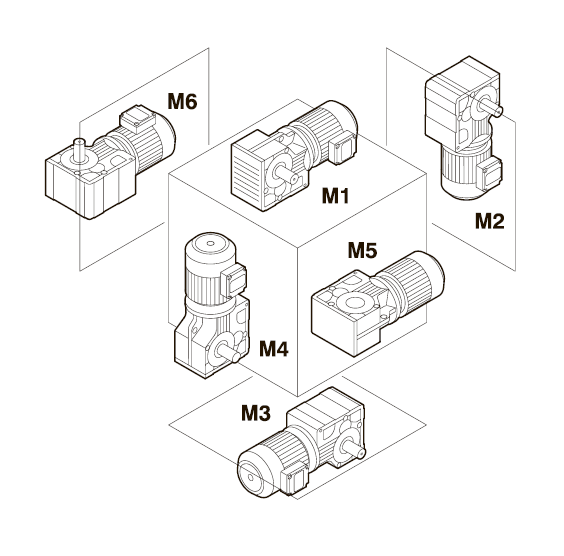

Варианты монтажа цилиндро-конических редукторов в пространстве
Компания Vemper предлагает цилиндро-конические мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (M1, M2, M3, M4, M5, M6).
|
| |
