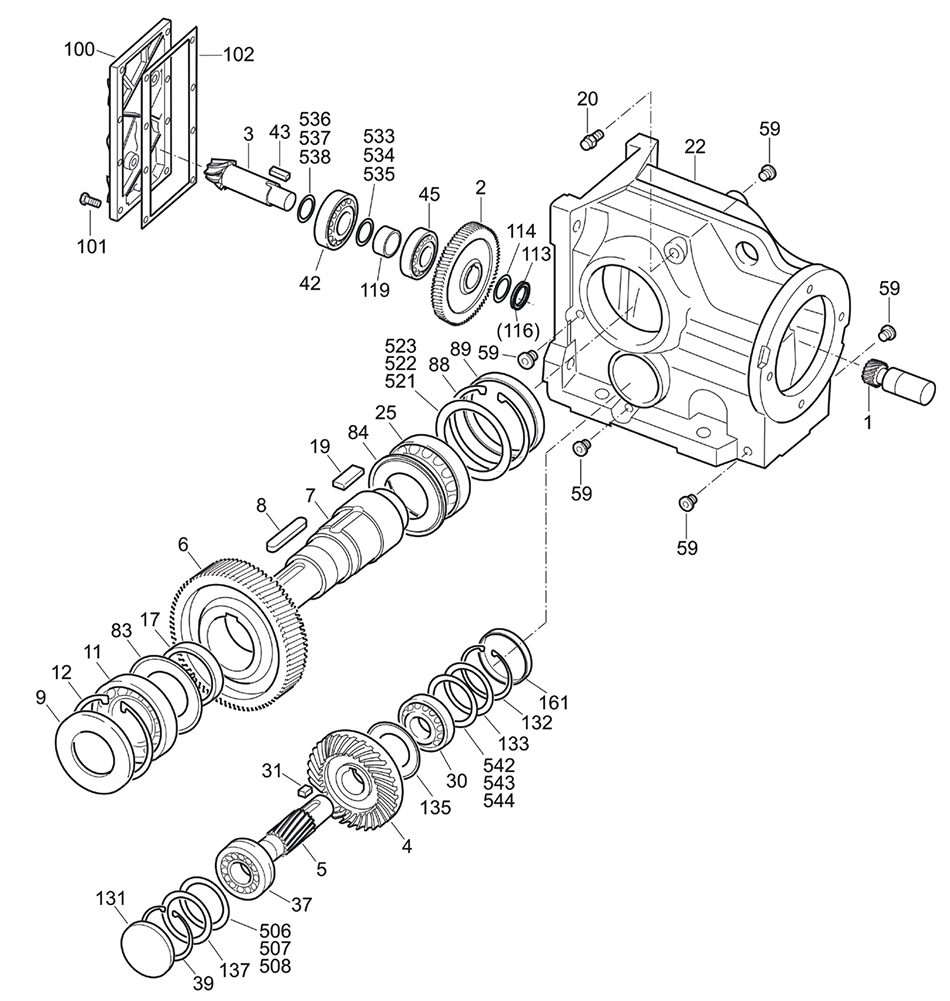

Базовая конструкция конического редуктора серии VRС

1 - малая шестерня

88 - кольцо стопорное

542 - шайба установочная

2 - зубчатое колесо

89 - заглушка

543 - шайба установочная

3 - вал-шестерня

100 - крышка редуктора

544 - шайба установочная

4 - колесо зубчатое

101 - винт с шестигранной головкой

5 - вал-шестерня

102 - прокладка уплотнительная

6 - зубчатое колесо

113 - гайка шлицевая

7 - вал выходной

114 - шайба стопорная

8 - шпонка призматическая

116 - кольцо стопорное

9 - манжета

119 - втулка распорная

11 - подшипник качения

131 - заглушка

12 - кольцо стопорное

132 - кольцо стопорное

17 - втулка распорная

133 - кольцо упорное

19 - шпонка призматическая

135 - кольцо Nilos

20 - клапан воздушный

161 - заглушка

22 - корпус редуктора

506 - шайба установочная

25 - подшипник качения

507 - шайба установочная

30 - подшипник качения

508 - шайба установочная

31 - шпонка призматическая

521 - шайба установочная

37 - подшипник качения

522 - шайба установочная

39 - кольцо стопорное

523 - шайба установочная

42 - подшипник качения

533 - шайба установочная

43 - шпонка призматическая

534 - шайба установочная

45 - подшипник качения

535 - шайба установочная

59 - пробка резьбовая

536 - шайба установочная

83 - кольцо Nilos

537 - шайба установочная

84 - кольцо Nilos

538 - шайба установочная
