Цилиндрические плоские мотор-редукторы Vemper серии VRP405, VRP410, VRP415, VRP420, VRP425, VRP430, VRP435, VRP440, VRP445, VRP450: характеристики, устройство, принцип работы, стоимость. Город Санкт-Петербург

Плоские цилиндрические мотор-редукторы Vemper серии VRP имеют модульную конструкцию и могут применяться в промышленности, а также в сельском хозяйстве. В базовой версии редуктор поставляется с полым валом. При необходимости агрегат можно доукомплектовать цилиндрическим выходным валом и выходным фланцем без каких-либо модификаций. Входная сторона редуктора может быть оснащена моторными фланцами B5 или B14, полым или сплошным входным валом. Монтаж мотор-редуктора на изделие осуществляется при помощи крепёжных отверстий с внутренней резьбой или при помощи съемного фланца. Также возможен вариант насадки редуктора непосредственно на вал оборудования.

Мотор-редукторы Vemper серии VRP представлены в 10 типоразмерах с возможностью комплектации асинхронными электродвигателями мощностью 0,12 - 160 кВт. Агрегат любого габарита обеспечивает стабильную скорость вращения в пределах от 0,1 до 700 об/мин. Крутящий момент на валу в диапазоне 130 - 18000 Нм.

Базовые характеристики

Номинальная мощность электродвигателя: от 0,12 до 160 кВт;
Крутящий момент на выходном валу: 130 - 18 000 Нм;
Диапазон передаточных чисел: 3,25 - 25000
Частота вращения выходного вала: от 0,1 до 700 об/мин;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Преимущества:

шестерни изготовлены с использованием новейших технологий;
приспособлены для передачи большой мощности;
высокая надежность;
высокий КПД;
простота сборки и обслуживания.

Серия имеет следующие типоразмеры:
VRP405, VRP410, VRP415, VRP420, VRP425, VRP430, VRP435, VRP440, VRP445, VRP450
VRP(F)405, VRP(F)410, VRP(F)415, VRP(F)420, VRP(F)425, VRP(F)430, VRP(F)435, VRP(F)440, VRP(F)445, VRP(F)450

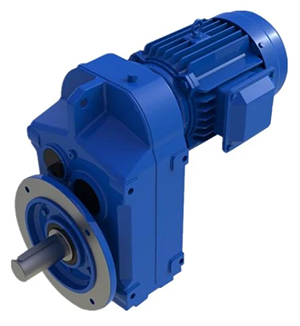

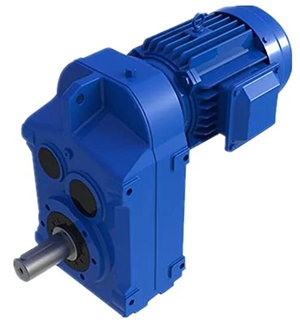

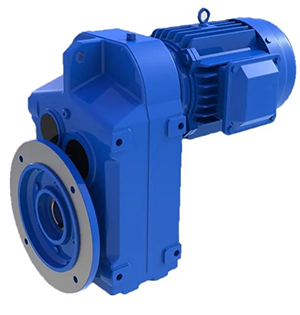

Редуктор VRP с выходным цилиндрическим валом	Редуктор VRP с выходным полым валом и фланцем	Редуктор VRP с выходным цилиндрическим валом и фланцем

Система обозначения цилиндрических плоских мотор-редукторов серии VRP

М-редуктор VRP415-43,83-31-1,5-M3 где:

VRP		415	43,83	31	1,5	M3
1		2	3	4	5	6
1	Cерия редуктора
2	Межосевое расстояние
3	Передаточное отношение
4	Частота вращения выходного вала, об/мин
5	Мощность электродвигателя, кВт
6	Монтажное положение

Типоразмер	M max, Нм	D - выходного вала, мм
VRP405	200	30
VRP410	400	35
VRP415	600	40
VRP420	820	40
VRP425	1500	50
VRP430	3000	60
VRP435	4900	70
VRP440	7680	90
VRP445	15000	100
VRP450	22000	120

Модификации мотор-редукторов VRP

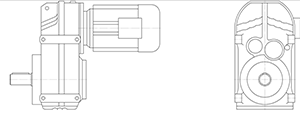

	На лапах

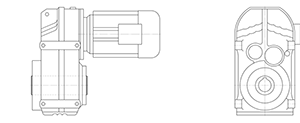

	На лапах, полый вал со шпоночным пазом

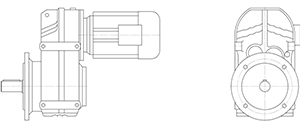

	С фланцем В5

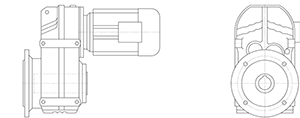

	С фланцем В5, полый вал со шпоночным пазом

Технические данные

корпус - чугун
зубчатые колеса - легированная сталь
вал - конструкционная сталь
смазка - синтетическое масло

Смазочные материалы

Вид смазочного вещества	Температура окружающей среды
Минеральное масло	Цилиндро-червячные редукторы ISO VG 680 0...40°C	Degol	-	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 680		SP 680	CLP 680	GEM 1-680N	XP 680	Omala S2
		Degol BG 680 Plus			CLP 680 Plus		Mobilgear XMP 680	G 680
	ISO VG 220 -10...40°C (стандартное исполнение)	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 220	GR-XP 220	SP 220	CLP 220	GEM 1-220	XP 220	Omala S2
		Degol BG 220 Plus		Alpha MW 220	CLP 220 Plus		Mobilgear XMP 220	G 220
				Alpha
				MAX 220
	ISO VG 100 -15...25°C	Degol	Energol	Alpha	Renolin	Klüberoil	Mobilgear 600	Shell
		BG 100	GR-XP 100	SP 100	CLP 100	GEM 1-100	XP 100	Omala S2
		Degol		Alpha	CLP 100		Mobilgear	G 100
		BG 100 Plus		MW 100	Plus		XMP 100
				Alpha
				MAX 100
Синтетическое масло (полигликоль)	Цилиндро- червячные редукторы ISO VG 680 -20...60°C (стандартное исполнение)	Degol GS 680	Enersyn SG-XP 680		Renolin PG 680	Klübersynth GH 6-680	Glygoyle 680	Shell Omala S4 WE 680
Синтетическое масло (полигликоль)	ISO VG 220 -25...80°C	Degol GS 220	Enersyn SG-XP 220	Alphasyn PG 220	Renolin PG 220	Klübersynth GH 6-220	Glygoyle 220	Shell Omala S4 WE 220
Синтетическое масло (углеводород)	Цилиндро- червячные редукторы CLP HG ISO VG 460 -30...80°C*	-	-	-	-	Klübersynth EG 4-460	Mobil SHC 634	Shell Omala 460 HD
Синтетическое масло (углеводород)	CLP HC ISO VG 220 -40...80°C*	-	Enersyn EP-XF	-	Renolin Unisyn CLP 220	Klübersynth EG 4-220	Mobil SHC 630	Shell Omala S4 GX 220
Масло, способное к биологическому расщеплению	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Plantogear 680 S	-	-	-
Масло, способное к биологическому расщеплению	ISO VG 220 -5...40°C	Degol BAB 220	Biogear SE 220	Careclub GES 220	Plantogear 220 S	Klübersynth GEM 2-220	-	Shell Naturelle Gear Oil EP 220
Масло, неопасное при попадании на продукты питания1)	Цилиндро-червячные редукторы ISO VG 680 -5...40°C	-	-	-	Geralyn	Klüberoil 4	Mobil DTE	Shell
					SF 680	UH1-680N	FM 680	Cassida
					SF 680	UH1-680N	FM 680	Cassida
						Klübersynth UH1 6-680		Fluid GL 680
	ISO VG 220 -25...40°C	Eural Gear 220	-	Vitalube GS 220	Geralyn AW 220	Klüberoil 4 UH1-220N	Mobil DTE FM 220	Shell Cassida
					Geralyn SF 220	Klübersynth UH1 6-220		Fluid GL 220
Синтетическая консистентная смазка	-25...60°C	Aralub BAB EPO	-	Alpha Gel 00	Renolit LST 00	Klübersynth GE46-1200 UH1-220N Klübersynth UH1 14-16001)	Glygoyle Grease 00	Shell Gadus S5 V 142 W 00

Габаритные и присоединительные размеры

Монтажные положения

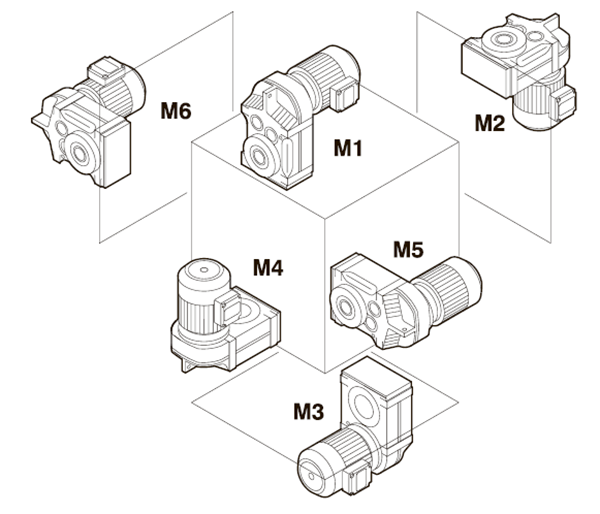

Монтажные положения на лапах

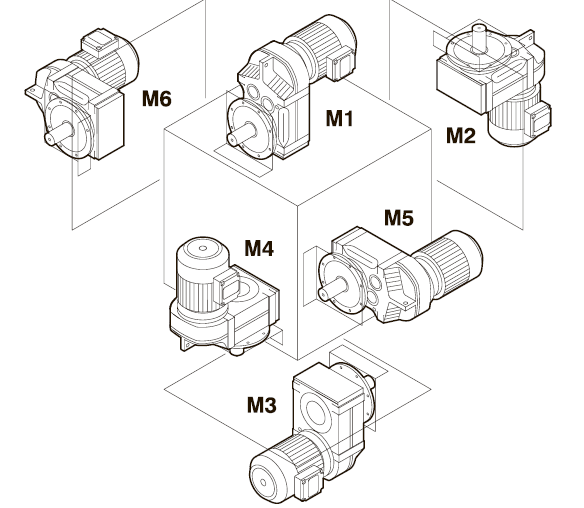

Монтажные положения на фланце

Выходные обороты и мощность электродвигателей (кВт)

Базовая конструкция плоского редуктора серии VRP

Уровень масла в редукторах Vemper серии VRP

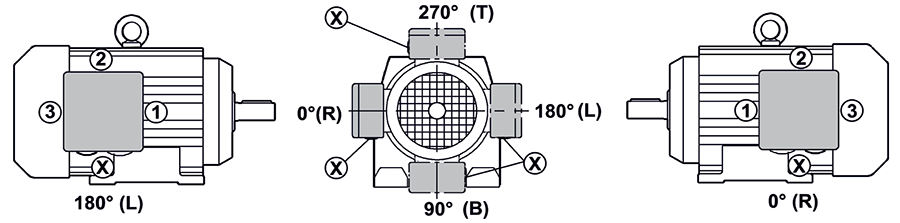

Положение клемной коробки эл.двигателя

Если в заказе не указаны данные по расположению клеммной коробки, она устанавливается в положение 0° с кабельным вводом в стандартном положении «Х». для монтажной позиции М3 рекомендуется выбирать положение кабельного ввода «2».
